Особенности цифрового измерителя параметров сопротивления заземления Kyoritsu KEW Model 4106:
- измерение сопротивления заземления на шести диапазонах, охватывающими измерения от 0,001 Ом до 200 кОм;
- измерение удельного сопротивления грунта (ρ) автоматически рассчитывается после установки расстояния между вспомогательными заземляющими штырями (метод Веннера);
- автоматический и ручной выбор частоты тестового тока в четырех диапазонах 94 / 105 / 111 / 128Hz. В автоматическом режиме KEW 4106 выберет наиболее подходящую частоту;
- расширенный метод фильтрации (основанный на FFT (Fast Fourier Transform, быстрое преобразование Фурье) уменьшает помехи для получения стабильных измерений;
- в памяти можно сохранить до 800 результатов измерений и отобразить их на дисплее;
- программное обеспечение «KEW Report» включенное в комплект поставки;
- прочная конструкция с защитой IP54.
| Функция |
Диапазон |
Разрешение |
Диапазон измерений |
Точность |
Сопротивление заземления Re
(Rg при измерении ρ) |
2 Ом |
0,001 Ом |
0,03 - 2,099 Ом |
±2% измеренного значения ±0,03Ом |
| 20 Ом |
0,01 Ом |
0,03 - 20,99 Ом |
±2% измеренного значения ±5ед.мл.р |
| 200 Ом |
0,1 Ом |
0,3 - 209,9 Ом |
| 2000 Ом |
1 Ом |
3 - 2099 Ом |
| 2 кОм |
10 Ом |
0,03 - 20,99 кОм |
| 200 кОм |
100 Ом |
3 - 209,9 кОм |
Сопротивление вспомогательных
штырей заземления Rh, Rs |
|
8% от Re+Rh+Rs |
| Удельное сопротивление ρ (4-полюсной метод Венера) |
2 Ом |
0,1Ом*м-1Ом*м
Автоматическая
подстройка
диапазона |
0,2 - 395,6 Ом*м |
Ρ=2*π*a*Rg |
| 20 Ом |
0,2 - 3956 Ом*м |
| 200 Ом |
20 - 39,56 кОм*м |
| 2000 Ом |
0,2 - 395,6 кОм*м |
| 20 кОм |
2,0 - 1999 кОм*м |
| 200 кОм |
| Диапазон измерения напряжения помех последовательного вида Ust (только А.С.) |
50 В |
0,1 В |
0 - 50,9 В rms |
±2% измеренного значения ±2ед.мл.р. (50/60Гц) |
| Частота Fst |
Автоматическая
подстройка
диапазона |
0,1Гц
1Гц |
40Гц-500Гц |
±1% измеренного значения ±2ед.мл.р. |
| Измерительный ток |
80 мА максимум |
| Способ измерения |
Сопротивление заземления:
Метод падения потенциала (токи и напряжения измеряются измерительными щупами).
Способ измерения удельного сопротивления ρ: 4-полюсной метод Венера.
Измерение напряжения помех последовательного вида (напряжение заземления): выпрямитель RMS (между разъемами E-S) |
| Емкость памяти |
800 результатов измерений |
| Связь с ПК |
Модель 8212-USB Оптический адаптер |
| Экран |
Точено-матричный 192х64, монохромный |
Предупреждение о выходе за
диапазон измерений |
На индикаторе отобразится «OL» |
| Защита от перегрузки |
Между E-S(P) и между E-H(C) разъемами переменный ток 280 В в течение 10 секунд |
| Стандарты безопасности |
IEC 61010-1 CAT IV 150В, CAT III 300В Степень загрязнения 2
IEC 61557-1,5, IEC 61326-1(EMC), IEC 60529 (IP54) |
| Источник питания |
Постоянный ток 12 В: размер АА, марганцевые сухие батареи (R6) х 8
(Автоматическое отключение: через 5 минут) |
| Размеры |
167(Д) х 185(Ш) х 89(В)мм |
| Вес |
Около 900г. включая батареи |
1. Измеритель сопротивления заземления и удельного сопротивления грунта KEW 4106

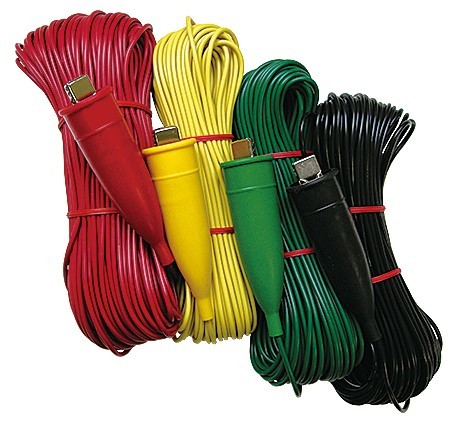

2. Измерительные щупы для точных и для упрощенных измерений
3. Вспомогательные штыри заземления – 4 шт.
4. Катушка для проводов - 4 шт.
5. USB-адаптер с ПО “KEW Report”
6. Наплечный ремень
7. Футляр для переноски
8. Батареи R6P 8шт.
9. Руководство по эксплуатации
10. Калибровочный сертификат
