АКИП-4113/1 Осциллограф

Описание в PDF

Производитель АКИП
Производство: Китай

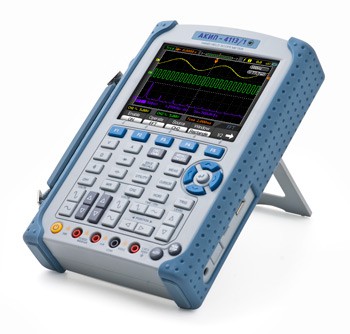

Осциллограф АКИП-4113/1

Новые портативные осциллографы 4113-серии (торговая марка АКИП™) представляют собой пример современной инженерной разработки, выполненной с применением передовой элементной базы и качественных материалов. По функциональности это комбинированные приборы «2 в 1» (скопметры): сочетающие в себе ресурсы цифрового запоминающего осциллографа и измерительные возможности мультиметра. Приборы отличает стильный дизайн: предусмотрены раздельные клавиши для каждого из каналов (усиление, регулировка, параметры), систем развёртки, синхронизации и дополнительных функций. Новинки компактны, имеют малый вес, удобны в работе и содержат в комплекте поставки все необходимые принадлежности для эксплуатации.

Возможности и преимущества

Осциллограф: 2 канала, полоса пропускания: 60 МГц (АКИП-4113/1, АКИП-4113/6), 200 МГц (АКИП-4113/2)
Частота дискретизации реального времени: до 250 МГц (АКИП-4113/1, АКИП-4113/6), до 500 МГц (АКИП-4113/2); эквивалентная частота дискретизации до 50 ГГц для всех моделей
Длина памяти 16 К на канал (32 К при объединении каналов)
Автоматические (до 22-х параметров одновременно) и курсорные измерения ΔU, ΔT (включая режим «слежение»)
Математика: БПФ, +, -, х, /
Внутренняя память: до 15 осциллограмм и профилей настроек (запись и вызов)
Синхронизация: ТВ-синхронизация (для АКИП-4113/1 начиная с № DSO0001479), по фронту, по длительности, попеременно/ALT
Режим X-Y, допусковый тест по шаблону (Mask)
Покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью)
Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
Функциональный генератор – только для модели 4113/6 (одновременная работа генератора и осциллографа)
Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
Автономное батарейное питание (до 6 часов), цветной ЖК-дисплей QVGA, диагональю 14,5 см
Интерфейсы: USB 2.0, LAN, интегрируется с Labview/VisualBasic/VisualC
ПО: совместимость с MS Windows XP, Vista, 7 (x86)
Поддержка подключения USB-накопителей

Технические характеристики

Канал вертикального отклонения

Полоса пропускания

0…60 МГц

Коэффициент отклонения

10 мВ/дел…5 В/дел

Время нарастания

≤ 5,8 нс

Погрешность коэффициента отклонения

± 1,5 %

Входной импеданс

1 МОм / 15 пФ

Максимальное входное напряжение

400 В

Связь по входу

Открытый, закрытый, “Земля”

Канал горизонтального отклонения

Коэффициент развертки

5 нс/дел…1000 с/дел

Погрешность коэффициента развертки

±0,005 %

Режим работы

Основной, ZOOM окна, самописец (ROL), X-Y

Синхронизация

Источник синхронизации

канал 1, канал 2

Типы синхронизации

По фронту, ТВ-синхронизация (поле, строка), по длительности импульса, попеременная (для наблюдения 2-х сигналов различной частоты)

Аналогово-цифровое преобразование

Макс Частота

250МГц

Объем памяти

16К

Разрядность АЦП

8бит

Режимы выборки

Нормальный, усреднение, самописец

Измерения

По вертикали

Пик-пик (Vpp), Ампл. (Vamp), Макс. (Vmax), Мин (Vmin), цикл. сред. (Vavg), Верх, (Vtop), База (Vbase), средн. (Vmid), СКЗ (Vrms), цикл. СКЗ (Vcrms), выброс (Vovr), предвыброс (Vpre)

По горизонтали

Частота, Период, Нараст., Срез, +Скважн., -Скважн., +Длительн., -Длительн., Задержка 1->2 (по фронтам; по срезам)

Курсорные

ΔU, ΔT, Δ1/T (вручную, режим «слежение»)

Постоянное и переменное напряжение

Пределы измерения напряжений

DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В

AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц)

Разрешение

Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В

Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ

Входное сопротивление

10МОм

Погрешность измерения

Пост.: ± 1,5 % ± 1 емр (60 мВ, 600 мВ; ± 1 %) ± 1 емр (6 В, 60 В, 600 В, 800 В)

Перем.: ± 2 % ± 3 емр (60 мВ, 600 мВ); ± 1 % ± 3 емр (6 В, 60 В, 600 В)

Постоянный и переменный ток

Предел измерений

60 мА, 600 мА, 10 А

Разрешение

10 мкА, 100 мкА, 1мА, 10 мА

Диапазон частот переменного тока

30 … 400 Гц

Погрешность измерения

Пост. ток: ± 1,5% ± 1емр (60, 600 мА), ± 2% ± 3емр (10 А)

Перем. ток: ± 2% ± 3емр(60 мА), ± 2,5% ± 1емр (600 мА), ± 3% ± 3емр (10 А)

Сопротивление

Предел измерений

600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм

Разрешение

0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм

Погрешность

± 1% ± 1емр (600 Ом…6 МОм); ± 2% ± 3емр (60 МОм)

Емкость

Предел измерений

40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ

Разрешение

10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Погрешность

± 3% ± 10емр (40 нФ; 400 нФ; 4 мкФ); ± 7% ± 10емр (40 мкФ, 400 мкФ)

Общие данные

Источник питания

~220 В/ 50 Гц; <-> 8,5 В постоянное 1,5 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 3500 А*ч (макс. до 6 ч автономной работы)

Дисплей

Диагональ 14,5 см, QVGA (320 × 240); мультиметр - макс. инд. 6000

Вес и габариты

Габаритные размеры 245 × 163 × 52 мм

Масса 1,2 кг (с аккумулятором)
