Осциллограф OX5022-C

Описание в PDF

Гарантия 1 год
Производитель Metrix
Производство: Франция

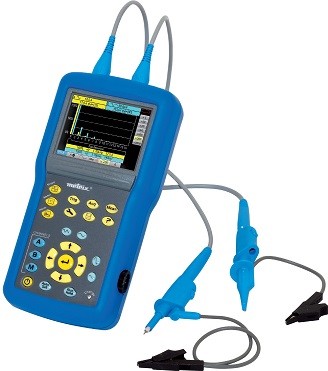

Единственный осциллограф с независимыми 2-мя каналами, из представленных на рынке приборов, с цветным дисплеем, помещающийся в одной руке.

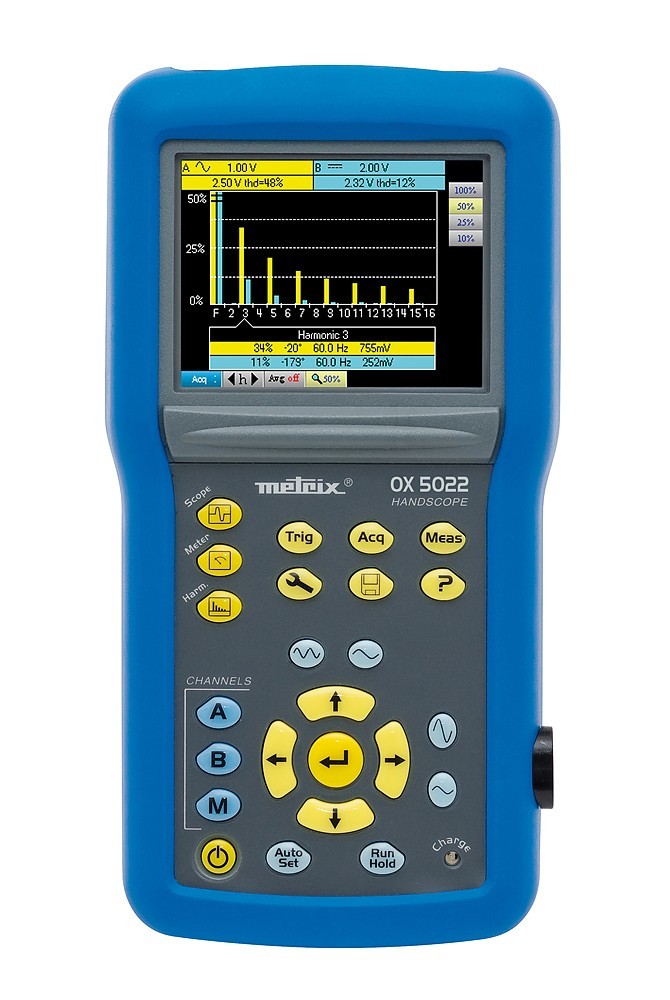

Разработанные для эксплуатации в полевых условиях, осциллографы серии HANDSCOPE очень просты в применении. Прибор удобно держать одной рукой, его корпус, выполненный из эластомера, ударопрочный со степенью защиты IP54. Клавиши управления, расположенные на передней панели прибора, легкодоступны даже в том случае, если Вы носите защитные (изоляционные) перчатки.

Встроенная многоязычная интерактивная функция HELP для оказания помощи пользователю без необходимости обращения к руководству по эксплуатации прибора. Легко читаемый цветной экран со светодиодной подсветкой дает возможность ограничить потребление энергии в осциллографе серии HANDSCOPE. Очень важной особенностью осциллографов серии HANDSCOPE является режим "hands-free", то есть возможность оставлять свободными руки за счет нашейного ремешка и сумки, поставляемых с прибором.

Настолько компактный, что он легко помещается в одной руке, осциллограф серии HANDSCOPE идеально подходит для работы в полевых условиях на электроустановках и для общих задач по техническому обслуживанию. Благодаря своим изолированным каналам, Пользователи могут проводить измерения в полной безопасности, без специальных мер предосторожности. Осциллографы серии HANDSCOPE являются многофункциональными инструментами измерения (осциллограф - мультиметр - анализатор гармоник), позволяющие проводить измерения, фиксировать и анализировать результаты на ПК.

Разработанный специально для электриков новая серия осциллографов от компании METRIX на 20 очень проста и удобна в использовании, даже в защитных резиновых перчатках. Все приборы сделаны в защитном эластичном корпусе и имеют пыле и влагозащиту IP54.
Прибор имеет меню на русском языке, что существенно упрощает работу даже начальному пользователю.

Прибор имеет суперяркий дисплей с подсветкой.

Пользователь по своему желанию может выбрать до 19 измеряемых параметров, использовать математические функции, функции запуска.

Двухканальный независимый мультиметр с 8000 отсчетами

Встроенный уже в стандартную версию прибора анализатор гармоник

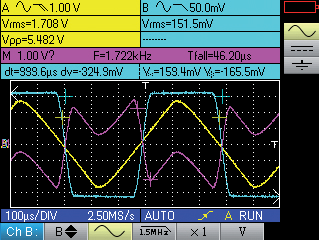

Программное обеспечение (поставляется опционно) SX-METRO позволяет пользователю скачивать сохраненные в приборе кривые в компьютер, просматривать измеряемые данные в режиме реального времени на компьютере, управлять удаленно прибором с компьютера, импортировать данные в форматы EXCEL, JPEG, BMP, TXT

Интерфейс человек-машина
Тип дисплея осциллографа	3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана
Режим просмотра	2 500 действительных точек захвата на экране
Количество осциллограмм на экране	2 обновляемых + 2 образцовых + след памяти или математическое вычисление
Команды панели управления	Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без "скрытых меню")
Встроенная интерактивная функция HELP	11 языков: французский, английский, немецкий, испанский, итальянский, шведский, румынский, русский, финский, польский, датский

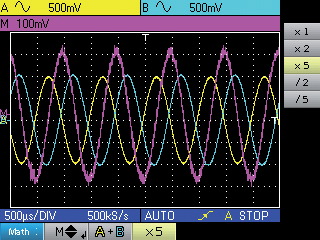

РЕЖИМ ОСЦИЛЛОГРАФА
Канал вертикального отклонения
Полоса пропускания	20 MГц
Ограничитель полосы частот	1,5 MГц, 5 кГц
Количество каналов	2 полностью изолированных канала
Входной импеданс	1 MОм ± 0,5%, приблизительно 17 пФ
Максимальное входное напряжение	600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц
Чувствительность по вертикали	от 5 мВ до 200 В /дел.
Канал горизонтальной развертки
Скорость развертки (чувствительность по горизонтали)	от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление
Горизонтальное масштабирование (zoom)	коэффициент масштабирования: x 1, x 2, x 5
Триггер
Режимы	Автоматический, обычный, одиночный и triggered Roll
Виды	по краю, ширина импульса (20 нс – 20с)
Связь	AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов
Чувствительность	≤1,2 делений пик-пик дo 20 MГц
Цифровая память
Максимальная скорость выборки	2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов
Вертикальное разрешение	9 бит
Объем памяти	2500 точек на канал
Пользовательская (оперативная) память	2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP)
GLITCH режим (аппаратный сбой)	длительность ≥ 20 ns – 1 250 Min/Max пар
Режимы дисплея	режим Envelope (огибающая), Averaging (режим усреднения, коэффициент от 2 до 64) и XY (векторный)
Другие функции
Математические функции	инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование)
Курсорные измерения	2 курсора: V, T, dV, dt одновременно – Разрешающая способность 12 бит, 4 –разрядный индикатор
Автоматические измерения	18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы

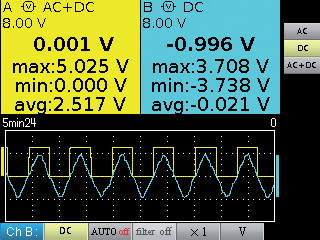

РЕЖИМ МУЛЬТИМЕТРА
Общие характеристики	2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца)
Режимы работы	абсолютный или относительный режим (absolute, deviation, ref, ref%) – Мониторинг (мгновенные значения, Min, Max, Avg)
AC, DC и AC+DC напряжения	Диапазоны от 600_RMS мВ до 600 В_RMS, от 800 мВ до 800 В_DC – погрешность для В_DC - 1% от показаний +20 емр – 50 kГц полоса частот
Сопротивление	Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи
Емкостное сопротивление	Диапазоны от 5 нФ до 5 мФ – основная погрешность - 2% от показаний +10 емр
Другие измерения	Частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком)
МОЩНОСТЬ
Измерения	Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока

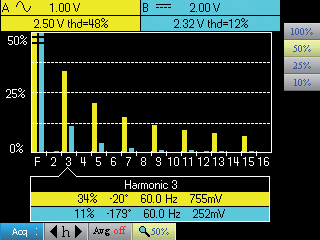

РЕЖИМ АНАЛИЗАТОРА ГАРМОНИК
Многоканальный анализ	2 канала, 31 порядок, основная частота от 40 Гц до 450 Гц
Одновременные измерения	среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, V_RMS)
Общие характеристики
Снимки экрана	до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе
Передача данных на ПК	Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK)
Источник питания	6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин – универсальный сетевой адаптер, изолированный от каналов – Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин
Безопасность/Электромагнитная совместимость	Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006
Размеры	214 x 110 x 57 мм
Вес	1,2 кг с батареями – ударопрочный корпус из эластомера
Степень защиты	IP54

1. Осциллограф OX5022-C – 1 шт.;
2. Щуп (с делителем 1/10, 1000 В) – 1 шт.;
3. Адаптер BNC/Банан – 1 шт.;
4. Проводов для мультиметра – 1 комп.;
5. Зарядное устройство – 1 шт.;
6. Батарей типа AA – 6 шт.;
7. Сумка для переноски – 1 шт.;
8. Инструкция по эксплуатации – 1 экз.
