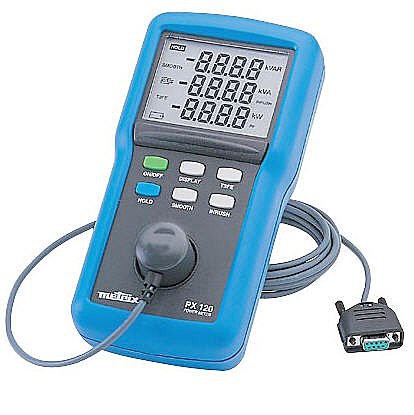

PX120 - измеритель электрической мощности Chauvin Arnoux
Благодаря широкому диапазону измерений и высокой чувствительности, прибор РХ-120 предназначен как для обучения в общеобразовательных школах, так и для профессионального применения. Тому пример – использование прибора на предприятиях, монтирующих оборудование и в эксплуатационных подразделениях предприятий. Для повышения точности измерений прибор позволяет измерять смесь переменного сигнала и постоянной составляющей (измеряется TRMS – true rms – истинное среднеквадратическое значение), что позволяет измерять в 4-квадрантах искаженные, загрязненные гармониками сигналы. Таким образом, прибор РХ120 существенно превосходит традиционные ваттметры общего применения.
Несмотря на сложность выполняемых функций, прибор РХ 120 очень прост в использовании. Каждая из шести кнопок связана с совершенно определенной функцией, которая включается однократным нажатием на кнопку. Автоматический выбор диапазона измерения избавляет пользователя, от каких бы то ни было настроек. Прибор питаются от батарей или от сети.
Корпус прибора, отлитый из эластомера, позволяет удобно держать прибор в руке и имеет повышенную прочность. При расположении прибора на столе специальная подставка на задней стенке удерживает наклон прибора около 30° для удобства чтения показаний. При выполнении измерений на местах подставка убирается.
Есть нагрузки, такие как электродвигатели, некоторые терморезисторы или осветительные приборы, которые создают ощутимые выбросы тока. Хотя они существуют малое время, но могут привести к срабатыванию устройств защиты или даже к выходу установки из строя. Для измерения таких токов в приборе РХ-120 предусмотрена функция INRUSH, которая заключается в измерении максимального значения полупериодов сигнала (измеренный уровень сохраняется, пока не появляется новое еще большее значение).
Функция SMOOTH оказывается очень полезной, если результаты измерения нестабильны. Эта функция фильтрует измерения, постоянная времени фильтрации – около 3 с. В результате нестабильность показаний уменьшается от 5 до 2 единиц младшего разряда.
Прибор РХ120 отображает измерения в виде трех 4-разрядных чисел с размером цифры 14 мм. Т.е. пользователь может одновременно наблюдать три показания. Описание измеренных величин отображается на дисплее в двух таблицах.
Показания цифрового дисплея дополняются различными символами, показывающими на данный момент режим измерения, единицы измерения и состояние батареи питания.
Прибор РХ120 снабжен инфракрасной цифровой связью, что облегчает связь с компьютером при измерении на местах. Более того, такой способ связи обеспечивает повышенную безопасность пользователя. Кроме того, прибор РХ120 удовлетворяет требованиям безопасности стандарта IEC 61010-1 (категория 3 , 600 В, степень загрязнения 2).
Возможности и преимущества:
- Измерения DC и AC TRMS в 3-фазных сбалансированных электросетях;
- Измерение напряжения, тока, активной, реактивной и полной мощности, коэффициента мощности;
- Высокая чувствительность;
- Множество автоматических функций: переключение диапазона измерения тока, функция HOLD, фильтрация, измерение начального тока и т.п.;
- Отличная читаемость результатов: отображение 3-х измерений на цифровом дисплее с размером цифр 14 мм;
- Цифровая передача данных безопасна, благодаря инфракрасному интерфейсу связи;
- Питание от сети (опция).
