- Производитель АКИП
- Производство: Китай

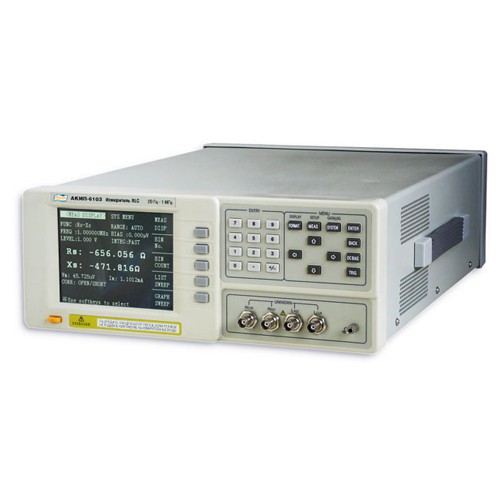

АКИП-6103
Измеритель RLC
Возможности и преимущество
- Прецизионное измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, комплекс. сопротивления и фазового сдвига
- Режимы работ: измеритель (6 разрядов) на фиксированных частотах и табличные измерения по 10 точкам (качание)
- Базовая погрешность 0,05%
- Широкий диапазон частот: от 20 Гц до 1 МГц
- Высокая скорость измерений (до 20 изм/сек)
- Расширенный алгоритм программной калибровки (кз/хх/нагрузка)
- Режим сортировки компонентов (10 ячеек)
- Источник постоянного внутреннего смещения до 2 В
- Интерфейсы: RS-232, USB, LAN, КОП (опция)
Технические характеристики
|
Измерение RLC
|
|
|
Сопротивление (Z,R)
|
До 100 МОм с макс. разрешением 0,1 мОм
|
|
Емкость (C)
|
До 10 Ф с макс. разрешением 0,00001 пФ
|
|
Индуктивность (L)
|
До 100 кГн с макс. разрешением 0,00001 мкГн
|
|
Добротность (Q)
|
0,01 – 99999
|
|
Тангенс угла потерь (D)
|
0,00001 – 99999
|
|
Базовая погрешность
|
± 0,05 % в основном диапазоне
|
|
Скорость измерений
|
20 изм/сек
|
|
Запуск измерений
|
Автоматический или ручной
|
|
Схема измерений
|
Параллельная/последовательная (ручной выбор)
|
|
Тест-сигнал
|
|
|
Частота
|
20 Гц – 1 МГц
|
|
Уровень
|
5 мВ – 2 В
|
|
Дополнительные функции
|
|
|
Режим индикации измерений
|
Абсолютное значение, Δ-измерение, Δ-измерение в %,усреднение, качание по 10 точкам частоты/уровня/смещения
|
|
Режим сортировки компонентов
|
10 ячейки
|
|
Дисплей
|
|
|
Формат индикации
|
6 разрядов на основной шкале
6 разрядов на дополнительной шкале
|
|
Общие данные
|
|
|
Напряжение питания
|
220 В/50 Гц
|
|
Условия эксплуатации
|
10°С…50°С и относительная влажность до 85%
|
Вес и габариты
Габаритные размеры 285х95х410 мм
Масса 5 кг
