- Производитель GW Instek
- Производство: Тайвань

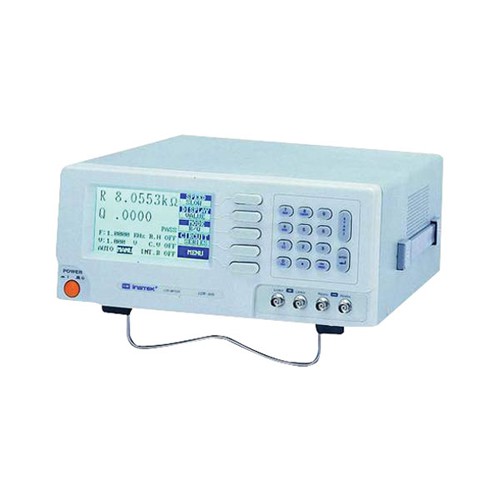

Измеритель RLC прецизионный LCR-827
Возможности и преимущества
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
- Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
- Базовая погрешность 0,05% (817/819), 0,1% (827/829)
- Тест-сигнала: 12 Гц - 100 кГц (819/829) и 10 кГц (817/827)
- Последовательная/параллельная схема замещения
- Внутренне смещение 2 В, внешнее смещения до 30 В
- Запись/считывание до 100 профилей
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, -измерения
- Усреднение результатов измерения (1 - 255)
- Программная компенсация начальной емкости и сопротивления
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс для сортировки компонентов
Технические характеристики
|
Измеряемые параметры
|
|
|
Сопротивление
|
6,25 Ом – 410 кОм
|
|
Ёмкость (C)
|
40 пФ –2,083 мФ
|
|
Индуктивность (L)
|
100 мкГн – 5417 Гн
|
|
Добротность (Q)
|
0,0001 – 9999
|
|
Тангенс угла потерь (D)
|
0,0001 - 9999
|
|
Время измерения
|
34мс
|
|
Базовая погрешность
|
± 0,1%
|
|
Режимы измерения
|
R/Q, C/D, C/R, L/Q
|
|
Запуск измерений
|
Автоматический или ручной
|
|
Схема измерений
|
Параллельная/последовательная (ручной выбор)
|
|
Тест сигнал
|
|
|
Частота тест-сигнала
|
12 Гц… 10кГц
|
|
Уровень тест-сигнала
|
5 мВ… 1275 мВ (шаг 5 мВ)
|
|
Память
|
|
|
Функции
|
Запись/считывание установленных параметров измерения
|
|
Объем памяти
|
100 ячеек
|
|
Постоянное смещение
|
|
|
Внутренний источник
|
2В
|
|
Внешний источник
|
0В-30В
|
|
Дисплей
|
|
|
Тип индикатора
|
ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, R эквив . ,∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
|
|
Формат индикации
|
5 разрядов на основной шкале
4 разряда на дополнительной шкале
|
|
Общие данные
|
|
|
Напряжение питания
|
100 В…240 В, 50/60 Гц
|
|
Условия эксплуатации
|
10°С…50°С и относительная влажность до 85%
|
Комплект поставки
|
Измеритель LCR-827
|
1 шт.
|
|
Измерительный 4-проводной кабель LCR-06 A
|
1 шт.
|
|
Сетевой шнур
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Вес и габариты
Габаритные размеры, мм: 330х149х437
Масса, кг: 5,5
