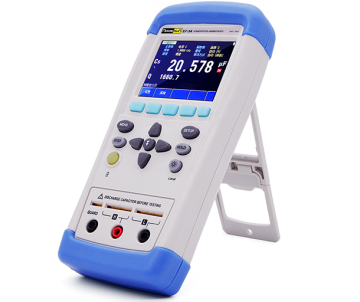

Измеритель иммитанса (RLC) портативный ПрофКиП Е7-34

Описание в PDF

Измеритель иммитанса (RLC) портативный ПрофКиП Е7-34 - вид сзади

Измеритель иммитанса (RLC) портативный ПрофКиП Е7-34

Госреестр 94413-25
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПрофКИП
Производство: Россия

Назначение измерителя иммитанса портативного ПрофКиП Е7-34

Измерители иммитанса портативные прецизионные ПрофКиП Е7-34 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Портативные цифровые измерители иммитанса ПрофКиП Е7-34 имеют управление с помощью 32-битового микропроцессора ARM, конструкцию со сверхнизким электропотреблением, цветной жидкокристаллический дисплей, два варианта управления с помощью клавиатуры и сенсорного экрана. Питание от литиевого аккумулятора, USB-соединение. Наилучшая конфигурация измерителя иммитанса на сегодняшний день. Отличные характеристики лабораторного прибора в сочетании с компактностью портативного.

Особенности измерителя иммитанса портативного ПрофКиП Е7-34

Максимальная частота тестового сигнала: 100 кГц
Базовая погрешность: 0,2%
Сверхнизкое энергопотребление
Высокопроизводительный 32-разрядный микропроцессор
Цветной ЖК-дисплей
Хранение данных
Программное обеспечение
Современный дизайн
Автоматическое отключение питания

Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-34
Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц	20 мФ 5 мФ 500 мкФ 50 мкФ 5 мкФ 500 нФ 50 нФ 5 нФ	±(0,05·Сх+0,005) мФ ±(0,015·Сх+0,0003) мФ ±(0,015·Сх+0,02) мкФ ±(0,01·Сх+0,002) мкФ ±(0,01·Сх+0,0002) мкФ ±(0,002·Сх+0,02) нФ ±(0,003·Сх+0,003) нФ ±(0,012·Сх+0,0005) нФ
1 кГц	1 мФ 500 мкФ 50 мкФ 5 мкФ 500 нФ 50 нФ 5 нФ 500 пФ	±(0,02·Сх+0,0005) мФ ±(0,015·Сх+0,03) мкФ ±(0,01·Сх+0,002) мкФ ±(0,01·Сх+0,0002) мкФ ±(0,002·Сх+0,02) нФ ±(0,002·Сх+0,002) нФ ±(0,003·Сх+0,0003) нФ ±(0,012·Сх+0,5) пФ
10 кГц	100 мкФ 50 мкФ 5 мкФ 500 нФ 50 нФ 5 нФ 500 пФ 50 пФ	±(0,03·Сх+0,05) мкФ ±(0,01·Сх+0,003) мкФ ±(0,01·Сх+0,0002) мкФ ±(0,002·Сх+0,02) нФ ±(0,002·Сх+0,002) нФ ±(0,002·Сх+0,0002) нФ ±(0,003·Сх+0,03) пФ ±(0,012·Сх+0,005) пФ
100 кГц	10 мкФ 5 мкФ 500 нФ 50 нФ 5 нФ 500 пФ 50 пФ 5 пФ	±(0,06·Сх+0,020) мкФ ±(0,03·Сх+0,0010) мкФ ±(0,008·Сх+0,05) нФ ±(0,005·Сх+0,002) нФ ±(0,005·Сх+0,0002) нФ ±(0,008·Сх+0,02) пФ ±(0,0120·Сх+0,005) пФ ±(0,03·Сх+0,0010) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-34
100, 120 Гц	1000 Гн 500 Гн 50 Гн 5 Гн 500 мГн 50 мГн 5 мГн	±(0,01·Lх+0,3) Гн ±(0,003·Lх+0,02) Гн ±(0,002·Lх+0,002) Гн ±(0,002·Lх+0,0002) Гн ±(0,002·Lх+0,02) мГн ±(0,003·Lх+0,003) мГн ±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн 50 Гн 5 Гн 500 мГн 50 мГн 5 мГн 500 мкГн	±(0,01·Lх+0,03) Гн ±(0,003·Lх+0,002) Гн ±(0,002·Lх+0,0002) Гн ±(0,002·Lх+0,02) мГн ±(0,002·Lх+0,002) мГн ±(0,004·Lх+0,0003) мГн ±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн 500 мГн 50 мГн 5 мГн 500 мкГн 50 мкГн	±(0,008·Lх+0,3) мГн ±(0,002·Lх+0,02) мГн ±(0,002·Lх+0,002) мГн ±(0,002·Lх+0,0002) мГн ±(0,004·Lх+0,03) мкГн ±(0,014·Lх+0,005) мкГн
100 кГц	100 мГн 50 мГн 5 мГн 500 мкГн 50 мкГн 5 мкГн	±(0,012·Lх+0,05) мГн ±(0,008·Lх+0,002) мГн ±(0,005·Lх+0,0002) мГн ±(0,005·Lх+0,02) мкГн ±(0,008·Lх+0,005) мкГн ±(0,025·Lх+0,0010) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-34
100, 120 Гц, 1 кГц, 10 кГц	10 МОм 5 МОм 500 кОм 50 кОм 5 кОм 500 Ом 50 Ом 5 Ом 0,5 Ом	±(0,03·Rх+0,005) МОм ±(0,012·Rх+0,0003) МОм ±(0,003·Rх+0,03) кОм ±(0,002·Rх+0,002) кОм ±(0,002·Rх+0,0002) кОм ±(0,002·Rх+0,02) Ом ±(0,003·Rх+0,003) Ом ±(0,01·Rх+0,0003) Ом ±(0,03·Rх+0,0003) Ом
100 кГц	10 МОм 5 МОм 500 кОм 50 кОм 5 кОм 500 Ом 50 Ом 5 Ом 0,5 Ом	±(0,08·Rх+0,020) МОм ±(0,03·Rх+0,0010) МОм ±(0,012·Rх+0,05) кОм ±(0,008·Rх+0,002) кОм ±(0,005·Rх+0,0002) кОм ±(0,005·Rх+0,02) Ом ±(0,008·Rх+0,005) Ом ±(0,025·Rх+0,0010) Ом ±(0,06·Rх+0,0020) Ом
Rх – измеренное значение электрического сопротивления переменного тока
Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-34
Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более	от +18 до +28 75
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +40 °C, %, не более	от 0 до +40 76
Габаритные размеры (длина × ширина × высота), мм, не более:	195 × 90 × 41
Масса, кг, не более:	0,35

1. Измеритель иммитанса портативный ПрофКиП Е7-34 - 1 шт.;
2. 5-ти проводной измерительный кабель с зажимами Кельвина - 1 шт.;
3. Пинцет-адаптер для SMD компонентов - 1 шт.;
4. Сетевой адаптер DC 9 В - 1 шт.;
5. Аккумулятор типа ATL805, Li-ION - 1 шт.;
6. Кабель USB - 1 шт.;
7. Руководство по эксплуатации - 1 шт.
