- Госреестр 52914-13
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель Chauvin Arnoux

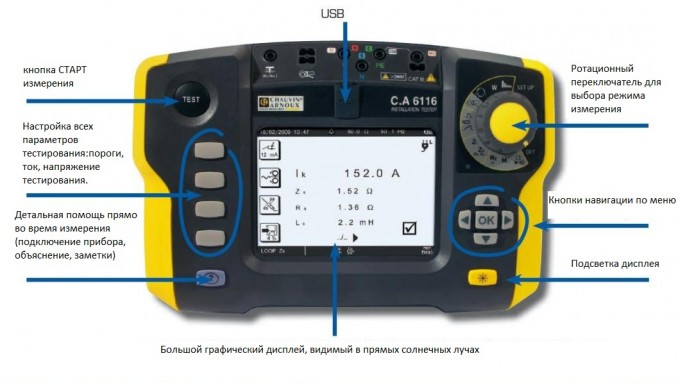

Многофункциональный измерительный прибор модели С.А 6116 является компактным цифровым устройством, способным обеспечить комплексный контроль параметров различных электрических установок.
Функции тестера электроустановок CA6116 :
- Определение точного порога срабатывания УЗО путём плавного увеличения величины испытательного тока
- Ступенчатая и плавная предустановка величины испытательного тока при проверке УЗО
- Проверка УЗО возможна в режиме, не приводящем к срабатыванию защиты
- Измерение сопротивления заземления и изоляции
- Тестовые напряжения при измерении изоляции: 50, 100, 250, 500, 1000 В.
- Проверка целости цепи
- Измерение полного, активного и реактивного сопротивления петли Фаза-Фаза, Фаза-Нейтраль и Фаза-Земля
- Измерение сопротивления петли при пропускании высоких токов
- Вычисление тока короткого замыкания
- Измерение сопротивления петли при пропускании слабых токов для исключения срабатывания УЗО
- Измерение сопротивления заземления с использованием вспомогательного электрода
- Селективное измерение сопротивления заземления с использованием вспомогательных токовых клещей С177
- Измерение напряжения
- Измерение токов, включая токи утечки
- Измерение частоты
- Индикация последовательности фаз
Одним из важных свойств модели С.А 6116 является возможность проводить измерения сопротивления петли Фаза-Земля, не вызывая при этом срабатывания устройств защитного отключения. Прибор позволяет сохранять в собственной памяти до 800 результатов измерений, а встроенный интерфейс USBобеспечивает как совместную работу с компьютером, так и непосредственный вывод на принтер всех хранящихся в памяти результатов измерений.
КРАТКОЕ ОПИСАНИЕ
При измерении полного сопротивления петли Ф-З, с целью исключения срабатывания 30 мА УЗО, используется разработанная фирмой технология проверки “ALT” (патент CHAUVINARNOUX).
При проведении проверки УЗО, испытательный ток может принимать как одно из фиксированных значений из ряда: 10-30-100-300-500 мА, так и любое другое в диапазоне от 6 до 1000 мА с шагом 1 мА. Проверка может осуществляться как в импульсном режиме (номинальным током I или 2xI или 5xI или 150 мА или 250 мА), так и в режиме плавного нарастания испытательного тока. с целью определения реального тока срабатывания защиты. Возможна установка момента начала измерения по отношению к фронту испытательного сигнала. Всем измерениям предшествует слаботочный оценочный тест и автоматическая идентификация положения нейтрального и земляного проводов.
При проверке устройств заземления нет необходимости в их отключении от системы. Измерение может производиться при слабом токе с целью исключения срабатывания 30 мА УЗО. Селективный режим проверки позволяет определить сопротивление одиночного заземлителя в групповом с использованием вспомогательных токовых клещей.
При проверке целости цепи (измерение малого сопротивления), наряду с обычной «прозвонкой», используется режим измерения с автоматическим изменением полярности измерительного тока и отображением на дисплее среднего из полученных значений.
