- Госреестр 40152-08
- Межповерочный интервал 12 месяцев
- Гарантия 3 года
- Производитель Sonel
- Производство: Польша

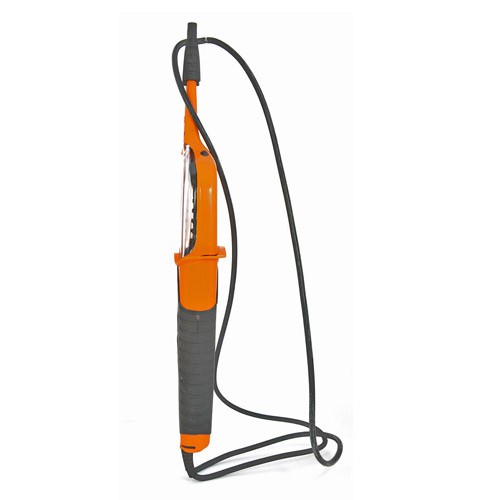

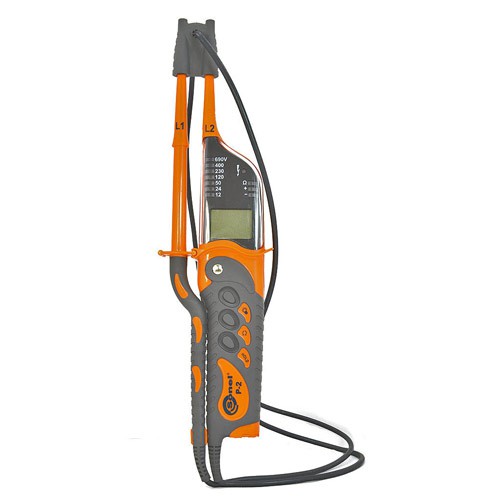

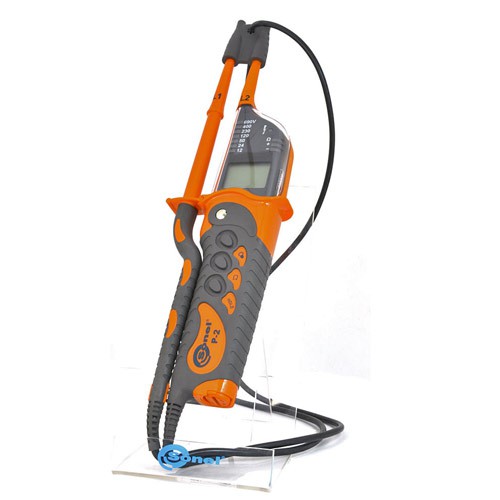

P-2 Измеритель напряжения
Назначение и область применения:
Предназначен для измерения и индикации напряжений в электроустановках в диапазоне фазных и междуфазных напряжений от 6 до 750 В переменного и постоянного тока. Позволяет тестировать УЗО. Благодаря звуковой и световой индикации проверять целостность цепи. Индикатор выполнен в современном пыле- и влагозащищенном корпусе и соответствует классу защиты IP65. Удобен и прост в обращении, а благодаря встроенной подсветке позволяет работать в помещениях со слабым освещением.
Основные характеристики:
- измерение постоянного и переменного напряжения с отображением результатов на дисплее в диапазоне 6...750В с максимальной точностью до 0,1В;
- индикация постоянного и переменного напряжения на диодной линейке: 12, 24, 50, 120, 230, 400, 690В;
- индикация полюсов постоянного напряжения (на дисплее и на диодной линейке);
- диодный датчик не требует элементов питания для работы;
- однополюсная индикация напряжения на объекте или напряжения прикосновения на корпусе электроустановки свыше 50 В;
- измерение сопротивления в диапазоне 0...1999 Ом;
- тестирование непрерывности цепи со световой и звуковой сигнализацией;
- функция проверки правильности чередования фаз в трехфазных цепях;
- функция тестирования выключателей дифференциального тока;
- функция HOLD — удержания отображенного результата измерения на дисплее;
- подсветка зоны измерения;
- эргономичный, плотный корпус с эластомером (IP65);
- автоматическое выключение датчика, если он не используется.
Основные технические характеристики Измерителя напряжения P-2
«е.м.р.» — единица младшего разряда Измерение постоянного напряжения (на дисплее):
Дополнительно напряжение фиксируется на диодной линейке по значениям: 12, 24, 50, 120, 230, 400, 690 В с сигнализацией полюса напряжения (светится диод «+» или «-»). Диодный датчик работает без элементов питания.
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
6…49,9 В
|
0,1 В
|
± (2 % + 3 е.м.р.)
|
|
50…750 В
|
1 В
|
Измерение переменного напряжения в пределе (на дисплее):
Дополнительно напряжение фиксируется на диодной линейке по значениям: 12, 24, 50, 120, 230, 400, 690V с сигнализацией переменного напряжения (одновременно светится диод «+» и «-»). Диодный датчик работает без элементов питания. Частота измерительного напряжения на линейке: 15....400 Гц.
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
6…49,9 В
|
0,1 В
|
± (3 % + 4 е.м.р.)
|
|
50…750 В
|
1 В
|
± (2 % + 3 е.м.р.)
|
Диапазон частоты 20…400 Гц
Измерение сопротивления
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0…1999 Ом
|
1 Ом
|
± (3% + 8 е.м.р.)
|
|
Дополнительные технические характеристики
|
|
|
Класс изоляции
|
двойная, согласно стандарту PN-EN 61010-1
|
|
Категория безопасности
|
III 1000V (IV 600V) согласно стандарту PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
согласно стандарту PN-EN 60529: IP65
|
|
Питание измерителя
|
2×1,5V тип AAA/LR03
|
|
Температура хранения
|
-20…+70°C
|
|
Температура номинальная
|
-10…+55°C
|
|
Время до самовыключения
|
прим. 7 секунд (30 секунд в режиме HOLD)
|
|
Измерительный ток непрерывности цепи
|
3 мкА
|
|
Дисплей
|
LCD 3 1/2 цифры
|
|
Минимальное напряжения включения датчика
|
6 В
|
|
Стандарт качества
|
разработка, проект и производство согласно ISO 9001
|
