- Госреестр 56408-14
- Гарантия 1 год
- Производитель SEW
- Производство: Тайвань

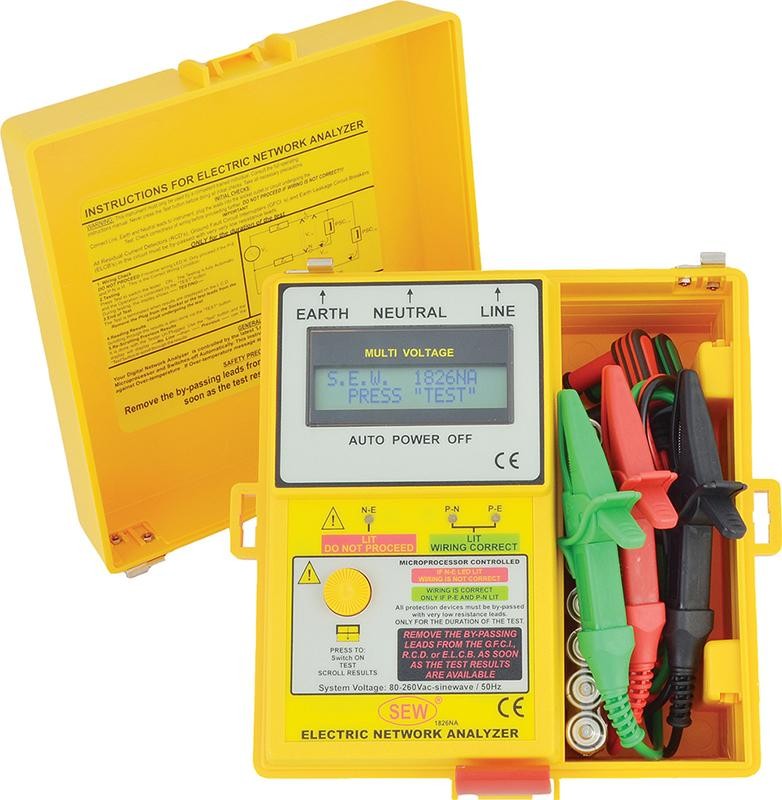

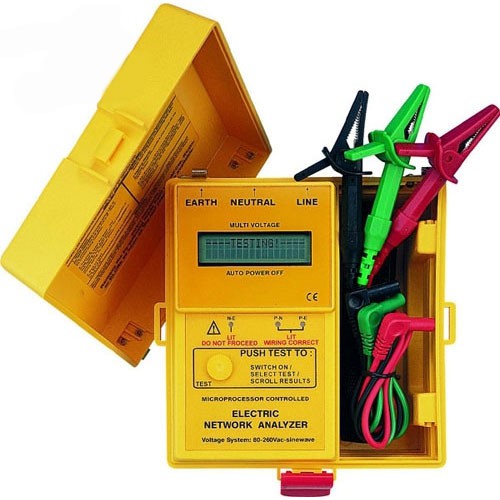

SEW 1826 NA (1826NA)- измеритель параметров цепей электропитания - анализатор электрических цепей
Анализаторы электрических цепей 1826 NA:
- Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки
- Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения
- Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения
- Измерение сопротивления шины «нейтраль»
- Измерение сопротивления шины заземления, учитывающее качество контактных соединений
- Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль» и «фаза-земля»
- Сохранение результатов измерения в памяти прибора
- Защита ограничительного резистора от перегрева
- Индикация правильности подключения измерительных проводов
- Управление одной многофункциональной кнопкой
- Встроенный микропроцессор
- Батарейное питание
- Низкое энергопотребление за счет использование элементов КМОП
- Индикатор состояния внутренних источников питания
- Автоматическое отключение питания
- Место для хранения соединительных проводов (1826 NA)
- Подключение к сети с помощью стандартного шнура питания (2811 LP)
- Малогабаритный
Особенности 1826 NA
- R фаза-нейтраль/фаза-земля 0.03-2000 Ом,
- напряжение фаза-нейтраль/фаза-земля 50-280 В/50 Гц,
- ток КЗ фаза-нейтраль/фаза-земля до 6 кА,
- R шины земля/нейтраль/фаза 0.01-2000 Ом,
- рабочее напряжение 230 В,
- цифровая индикации
Технические характеристики измерителя 1826 NA
|
Напряжение «фаза-земля», «фаза-нейтраль» на холостом ходу
|
|
Диапазон измерений
|
50… 275 В; 50 / 60 Гц
|
|
Погрешность измерения
|
± (1% + 1 ед. мл. разр.) (210…250 В);
± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В)
|
|
Сопротивление цепи «фаза-нейтраль», «фаза-земля»
|
|
Диапазон измерений
|
0,01… 2000 Ом, автовыбор предела
|
|
Погрешность измерения
|
± (3 % + 1 ед. мл. разр.) (0,05…500 Ом);
± (15 % + 1 ед. мл. разр.) (> 500 Ом)
|
|
Сопротивление шины «земля», «фаза», «нейтраль»
|
|
Диапазон измерений
|
0,01… 2000 Ом, автовыбор предела
|
|
Погрешность измерения
|
± (3 % + 1 ед. мл. разр.) (0,05…500 Ом);
± (15 % + 1 ед. мл. разр.) (> 500 Ом)
|
|
Ток короткого замыкания в цепи «фаза-земля», «фаза-нейтраль»
|
|
Диапазон (косвенное измерение)
|
0…6000 А при напряжении 230 В: (1826 NA)
|
|
Номинальное напряжение сети
|
230 В ± 20 %; 50 Гц
|
|
Максимальный ток в сети
|
10 А
|
|
Общие данные
|
|
Индикатор
|
2-строчный (2 х 16) ЖКИ
|
|
Источник питания
|
1,5 В х 8 (тип АА)
|
|
Условия эксплуатации
|
0 °С … 40 °С; отн. влажность не более 85 %
|
|
Габаритные размеры
|
170 х 165 х 92 мм
|
|
Масса
|
970 г
|
Физические характеристики:
Масса, кг – 0,97.
Габаритные размеры, мм - 170 х 165 х 92.
