ПАРМА ВАФ-А(М2) Трехфазный вольтамперфазометр

Описание в PDF

ПАРМА ВАФ-А(М2) - Набор измерительных щупов и аксессуаров

ПАРМА ВАФ-А(М2) Трехфазный вольтамперфазометр

ПАРМА ВАФ-А(М2) Трехфазный вольтамперфазометр - подключение к объекту измерения

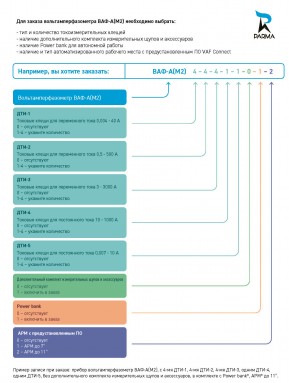

Для заказа вольтамперфазометра ВАФ-А(М2)

Госреестр 86373-22
Межповерочный интервал 24 месяца
Гарантия 18 месяцев
Производитель Парма
Производство: Россия

Область применения Трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2)

Поможет службам релейной защиты и автоматики, главного энергетика промышленных предприятий и широкому кругу специалистов, занятых наладкой, контролем, диагностикой и эксплуатацией электроустановок, решать следующие задачи:

контролировать чередования фаз
снимать вольтамперные характеристики
измерять углы сдвига фаз и строить векторные диаграммы напряжения и тока
контролировать цепи в ЩПТ
проверять целостность электрических проводников
проводить эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
контролировать состояние и проводить диагностику цепей постоянного тока
проводить фазировку при наладке дифференциальной защиты и подключении трансформаторов тока и напряжения, электродвигателей
проверять правильность подключения счетчиков электроэнергии
определять гармонический состав тока и напряжения (до 19-й гармоники включительно)

Отличительные особенности Трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

две группы гальваноразвязанных каналов для измерения напряжения
4 канала напряжения позволяют проводить измерения не только 3-х фаз, но и 3Uo
4 канала тока дают возможность проводить измерения не только 3-х фаз, но и 3I0
расширенный диапазон измерений переменного тока от 0,004 А до 3000 А с применением трех типов «клещей»
расширенный диапазон измерений постоянного тока от ±0,007 А до ±1000 А с применением двух типов «клещей»
высокая точность и достоверные результаты измерений обеспечиваются за счет повышенной помехозащищенности
реализация возможности сохранения скриншотов экрана прибора с измерениями на съемный накопитель
поддержка работы с ПО на ОС Android для лучшей визуализации и сохранения измерений

поддержка объема до 64 Гбайт данных на съемном накопителе типа microSD
контрастный дисплей позволяет считывать данные с прибора в сильный мороз и на солнце
ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки
расширенный диапазон температуры эксплуатации прибора: от -20 до +55 °С
стандартные аккумуляторы (NiMn) типоразмера АА обеспечивают большое количество циклов заряда/разряда и длительную автономную работу прибора
тип разъема micro-USB, позволяющий использовать любой тип зарядного устройства
возможность подключения Power Bank для проведения длительных автономных работ

интуитивно понятное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде
регистрация аварийных событий (под заказ)
регистрация графиков нагрузки (под заказ)

Регистрируемые величины Трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

действующее значение напряжения и силы переменного тока
действующее значение напряжения и силы переменного тока первой гармоники
частота переменного тока и напряжения
углы сдвига фаз между входными сигналами (между напряжением и напряжением, током и током, напряжением и током)
активная, реактивная и полная мощность – фазная и трехфазная
коэффициент мощности (cos φ)
коэффициент реактивной мощности (tg φ)
действующие значения симметричных составляющих трехфазного тока и напряжения (прямой, обратной и нулевой составляющих, коэффициентов несимметрии)
импеданс цепи
активная составляющая сопротивления переменному току
индуктивность/емкость цепи
гармонический состав тока и напряжения (до 19-й гармоники включительно)

Для заказа вольтамперфазометра ВАФ-А(М2)

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Δ), относительной (δ), приведенной ¹⁾ (γ) погрешности измерений	Примечание
Измерение напряжения (силы) постоянного тока (U), режим «ВАФ» и режим «РАС»
Напряжение постоянного тока	от ±0,5 до ±650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи ²⁾ ≤ 0,1·Uк ³⁾ при Uи ≥ 0,1·Uк
Сила постоянного тока (с комплектом датчиков тока ДТИ-5)	от ±0,007 до ±10,000 А	γ = ±0,1 % δ = ±0,5 %	при Iи ⁴⁾ ≤ 0,2·Iк ⁵⁾ при Iи ≥ 0,2·Iк
Сила постоянного тока (с комплектом датчиков тока ДТИ-4)	от ±10 до ±1000 А	γ = ±0,75 % δ = ±5,0 %	при Iи ≤ 0,15·Iк при Iи ≥ 0,15·Iк
Измерение мощности постоянного тока (P), режим «ВАФ» и режим «РАС» с функцией «Самописец»
Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) – режим «ВАФ» – режим «РАС»		γ = ±0,03 % δ = ±2,0 %	при Pи ⁶⁾ ≤ 65 Вт при Pи ≥ 65 Вт
	от 0,035 до 6500,000 Вт	γ = ±0,03 % δ = ±2,0 %	при Pи ⁶⁾ ≤ 65 Вт при Pи ≥ 65 Вт
Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) – режим «ВАФ» – режим «РАС»	от 0,05 до 30,00 кВт от 30,001 до 650,000 кВт	γ = ±0,25 % δ = ±6,0 %
Измерение среднеквадратического значения напряжения переменного тока (U₍_RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U₍₁₎), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 40 до 65 Гц	от 0,5 до 650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи ≤ 0,1·Uк при Uи ≥ 0,1·Uк
Измерение частоты напряжения переменного тока (f_U), режим «ВАФ» и режим «РАС»
Частота напряжения переменного тока – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Uи <5 В при Uи ≥ 5 В при Uи ≥ 10 В
Измерение среднеквадратического значения силы переменного тока (I₍_RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I₍₁₎), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение силы переменного тока, в диапазоне частот от 40 до 65 Гц
(с комплектом датчиков тока ДТИ-1) – режим «ВАФ» – режим «РАС»	от 0,004 до 40,000 А от 0,004 до 40,000 А	γ = ±0,01 % δ = ±1 % γ = ±1 %	при Iи ≤ 0,01·Iк при Iи ≥ 0,01·Iк
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»
	от 0,5 до 200,0 А	γ = ±1 %
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»
	от 200,001 до 500,000 А	δ = ±2 %
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»
	от 3,000 до 300,000 А	δ = ±4 %
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»
	от 40 до 1000 А	δ = ±4 %
Измерение частоты силы переменного тока (f_I), режим «ВАФ» и режим «РАС»
Частота силы переменного тока
(с комплектом датчиков тока ДТИ-1) – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 60 мА при Iи ≥ 60 мА при Iи ≥ 100 мА
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 1,5 А при Iи ≥ 1,5 А при Iи ≥ 2 А
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 3 А при Iи ≥ 5 А
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 40 А
Измерение среднеквадратического значения напряжения переменного тока прямой (U₁), обратной (U₂) и нулевой (U₀) последовательности, режим «ВАФ» и режим «РАС»
Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности – режим «ВАФ» – режим «РАС»	от 0,5 до 650,0 В	γ = ±1,5 % δ = ±2 %
Измерение коэффициента n-ой гармонической составляющей напряжения (К_U(_n)), режим «ВАФ» и режим «РАС»
Коэффициент n-ой гармонической составляющей напряжения – для n от 2 до 19 включ. для режима «ВАФ» – для n от 2 до 14 включ. для режима «РАС»	от 0 до 90 %	Δ = ±0,25 % δ = ±5,0 %	при К_U(_n)< 1 при К_U(_n) ≥ 1
Измерение коэффициента несимметрии по нулевой последовательности напряжения (К₀_U), режим «ВАФ»
Коэффициент несимметрии по нулевой последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение коэффициента несимметрии по обратной последовательности напряжения (К₂_U), режим «ВАФ»
Коэффициент несимметрии по обратной последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение коэффициента искажения синусоидальности кривой напряжения (K_UИ), режим «ВАФ»
Коэффициент искажения синусоидальности кривой напряжения	от 0 до 100 %	Δ = ±0,25 % δ = ±10,0 %	при К_U(_n)< 1 при К_U(_n) ≥ 1
Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P₍₁₎), реактивной (Q₍₁₎) и полной (S₍₁₎) однофазной и трехфазной электрической мощности основной гармоники, режим «ВАФ» и режим «РАС» с функцией «Самописец»
Активная, реактивная и полная мощности
(с комплектом датчиков тока ДТИ-1) – по одной фазе – по трем фазам	от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А		P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
	от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А	δ = ±1,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам	от 0,003 до 130,000 кВт/квар/кВ·А от 0,008 до 390,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам	от 1,5 до 325,000 кВт/квар/кВ·А от 4,5 до 975,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-3) – по одной фазе			P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
для диапазона 0,3 кА	от 0,015 до 195,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,20 до 650,000 кВт/квар/кВ·А	δ = ±5,0 %
– по трем фазам
для диапазона 0,3 кА	от 0,045 до 585,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,60 до 1950,00 кВт/квар/кВ·А	δ = ±5,0 %
Измерение фазового угла сдвига напряжения (φ_U), фазового угла сдвига тока (φ_I), фазового угла сдвига между напряжением и током (φ_UI) и фазового угла сдвига напряжения (φ_U(1)), фазового угла сдвига тока (φ_I(1)), фазового угла сдвига между напряжением и током (φ_UI(1)) основной частоты, режим «ВАФ»
Фазовый угол сдвига напряжения	от 0 до 360°	Δ = ±2° Δ = ±0,5°	при Uи <3 В при Uи ≥ 3 В
Фазовый угол сдвига тока	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при I_И ≥ 60 мА
с комплектом датчиков тока ДТИ-2		Δ = ±1,5°	при I_И ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при I_И ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при I_И ≥ 40 А
Фазовый угол сдвига между напряжением и током	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при I_И ≥ 60 мА при U_И ≥ 3 В
с комплектом датчиков тока ДТИ-2		Δ = ±2,0°	при I_И ≥ 5 А при U_И ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при I_И ≥ 5 А при U_И ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при I_И ≥ 40 А при U_И ≥ 3 В
Измерение сопротивления (R), режим «ВАФ»
Сопротивление электрической цепи	от 1 до 200 Ом	Δ = ±(0,3 + 0,035·X)
Нормальные условия измерений
– температура окружающего воздуха, °С	от +15 до +25
– относительная влажность воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
__________ ¹⁾ За нормирующее значение принимают конечное значение диапазона измерений; ²⁾ Uи – измеренное значение напряжения, В; ³⁾ Uк – конечное значение диапазона измерений, В; ⁴⁾ Iи – измеренное значение силы тока, А; ⁵⁾ Iк – конечное значение диапазона измерений, А; ⁶⁾ Pи – измеренное значение мощности постоянного тока, Вт.

Технические характеристики

Наименование характеристики	Значение
Показания напряжения (силы) постоянного тока (I), режим «ВАФ» и режим «РАС»
Диапазон показаний напряжения постоянного тока, В	от -1000 до 1000
Показания среднеквадратического значения напряжения переменного тока (U₍_RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U₍₁₎), режим «ВАФ» и режим «РАС»
Диапазон показаний среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 65 Гц, В	от 0,1 до 1000,0
Показания среднеквадратического значения силы переменного тока (I₍_RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I₍₁₎), режим «ВАФ» и режим «РАС»
Диапазон показаний среднеквадратического значения силы переменного тока, в диапазоне частот от 40 до 65 Гц, А ¹⁾	от 0,004 до 3000,000
Показания среднеквадратического значения силы переменного тока прямой (I₁), обратной (I₂) и нулевой (I₀) последовательности, режим «ВАФ» и режим «РАС»
Диапазон показаний силы переменного тока прямой, обратной и нулевой последовательности, А
с комплектом датчиков тока ДТИ-1	от 0,004 до 40,000
с комплектом датчиков тока ДТИ-2	от 0,5 до 200,0
с комплектом датчиков тока ДТИ-2	от 200,001 до 500,000
с комплектом датчиков тока ДТИ-3	от 3 до 300
с комплектом датчиков тока ДТИ-3	от 40 до 1000
Показания коэффициента n-ой гармонической составляющей тока (К_I(_n)), режим «ВАФ» и режим «РАС»
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 19 в режиме «ВАФ», %	от 0 до 90
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 14 в режиме «РАС», %	от 0 до 90
Показания коэффициента искажения синусоидальности кривой тока (K_IИ), режим «ВАФ»
Диапазон показаний коэффициента искажения синусоидальности кривой тока, %	от 0 до 100
Показания коэффициента несимметрии по нулевой последовательности тока (К₀_I), режим «ВАФ»
Диапазон показания несимметрии по нулевой последовательности тока, %	от 0 до 100
Показания коэффициента несимметрии по обратной последовательности тока (К₂_I), режим «ВАФ»
Диапазон показания несимметрии по обратной последовательности тока, %	от 0 до 100
Показания коэффициента мощности (cosφ), режим «ВАФ» и режим «РАС» с функцией «Самописец»
Диапазон показаний коэффициента мощности, отн. ед.	от -1 до 1
Показания импеданса (полного (Z), Ом, активного (R), Ом, емкостного (С), пФ и индуктивного (L), мГн)
Диапазон показаний с комплектом датчиков тока ДТИ-1 (при Iи ≥ 60 мА)	от 0 до 500
Диапазон показаний с комплектом датчиков тока ДТИ-2 (при Iи ≥ 5 А)
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 5 А) для диапазона 0,3 кА
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 40,0 А) для диапазона 3,0 кА
Частота дискретизации:
режим “ВАФ” (с адаптивной подстройкой под период входного сигнала), Гц	6400
режим “РАС”, Гц	1600
Входное сопротивление каналов напряжения, МОм, не менее	1
Параметры электропитания
- тип аккумуляторных элементов типоразмера АА	NiMH
- количество элементов, шт.	4
- напряжение постоянного тока элементов, В	4,8
- электрическая емкость аккумуляторных элементов, мА*ч	2450
- потребляемая мощность от установленных источников постоянного тока, В·А, не более	4,5
Рабочие условия измерений
– температура окружающего воздуха, °С	от -20 до +55
– относительная влажность воздуха (при 30 °С), %, не более	90
– атмосферное давление, кПа	от 84 до 106
Габаритные размеры и масса
Габаритные размеры измерительного блока (длина×ширина×высота), мм, не более ²⁾	153×104×50
Масса, кг, не более ³⁾	6,5
Наработка на отказ и срок службы
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	10
__________ ¹⁾ С комплектами датчиков тока ДТИ-1, ДТИ-2, ДТИ-3 ²⁾Без учета габаритных размеров комплектов датчиков тока ³⁾ Масса измерительного блока с учетом массы комплектов датчиков тока ДТИ-1, ДТИ-2, ДТИ-3, ДТИ-4, ДТИ-5

1. Блок измерительный (с установленным встроенным ПО,
обеспечивающих режимы работы «ВАФ» или «ВАФ» + «РАС») – 1 шт.;
2. ДТИ-1– до 4 шт. включительно;
3. ДТИ-2– до 4 шт. включительно;
4. ДТИ-3– до 4 шт. включительно;
5. ДТИ-4– до 4 шт. включительно;
6. ДТИ-5– до 4 шт. включительно;
7. Набор измерительных щупов и аксессуаров – 1 шт.;
8. Дополнительный набор измерительных щупов и аксессуаров – 1 шт.;
9. Комплект дополнительный– 1 шт.;
10. Сетевой блок электропитания с кабелем microUSB – 1 шт.;
11. Карта памяти microSD-card – 1 шт.;
12. Аккумуляторные элементы питания типоразмера АА – 4 шт.;
13. Руководство по эксплуатации РА1.007.006 РЭ – 1 шт.;
14. Методика поверки РА1.007.006 МП – 1 шт.;
15. Формуляр РА1.007.006 ФО – 1 экз.;
16. Сумка – 1 шт.;
17. Сумка для ДТИ – до 3 шт.;
18. Упаковочная коробка – 1 шт.
