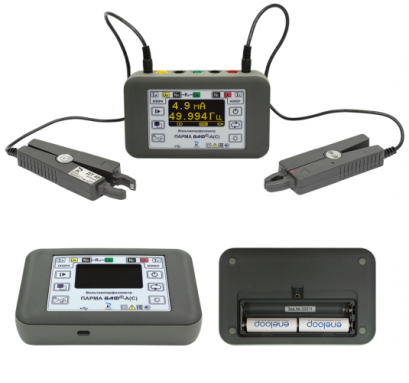

Вольтамперфазометр ПАРМА ВАФ-А(С)-2 с двумя токоизмерительными клещами

Описание в PDF

ПАРМА ВАФ-А(С)-2 с двумя токоизмерительными клещами

Госреестр 63887-16
Межповерочный интервал 48 месяцев
Гарантия 18 месяцев
Производитель Парма
Производство: Россия

Вольтамперфазометр ПАРМА ВАФ-А(С)-2 с двумя токоизмерительными клещами

Область применения:

эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
контроль правильной фазировки цепей учета присоединения
снятие вольт-амперной характеристики и измерения углов
контроль одно- и трехфазных цепей в шкафах электропитания

Отличительные особенности:

измерение силы переменного тока
с высокой точностью от 4 мА до 40 А
высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА
магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
корпус из ударопрочной пластмассы
контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
регулируемая яркость дисплея
питание от аккумуляторных батарей NiMH типа АА - 4 шт. (в комплекте поставки) или батареек
время непрерывной работы от аккумуляторных батарей - не менее б часов
сетевой блок питания с разъёмом microUSB
расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С
малые габаритные размеры - не более 156x98x36 мм, масса - не более 1 кг (с принадлежностями)

Измеряемые величины:

действующее значение напряжения и силы переменного тока
действующее значение напряжения и силы переменного тока основной частоты
частота напряжения и силы переменного тока
угол сдвига фаз между напряжением и напряжением
угол сдвига фаз между током и током
угол сдвига фаз между током и напряжением
угол сдвига фаз между напряжением и током
активная, реактивная и полная мощность
коэффициент мощности - cos ср
проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее

Метрологические характеристики
Измеряемый параметр	Диапазон измерения	Пределы допускаемой погрешности при измерении приведенной, ( γ ) % относительной, ( δ) % абсолютной ( Δ )	Примечание
Напряжение постоянного тока, U, В	от 0,5 до 600	Δ = ± (0,5+0,005*Х)	-
Напряжение переменного тока первой гармоники, U ₍₁₎ , В	от 0,3 до 600	γ = ± 0,05%	при U ≤ 0,1 U _K
		δ = ± 0,5%	при U ≥ 0,1 U _K
Напряжение переменного тока, U _RMS , В	от 0,3 до 600	γ = ± 0,05%	при U ≤ 0,1 U _K
		δ = ± 0,5%	при U ≥ 0,1 U _K
Сила переменного тока первой гармоники, I ₍₁₎, А	от 0,004 до 40	γ = ± 0,01%	при I ≤ 0,1 I _K
		δ = ± 1%	при I ≥ 0,1 I _K
Сила переменного тока, I _RMS , А	от 0,004 до 40	γ = ± 0,01%	при I ≤ 0,1 I _K
		δ = ± 1%	при I ≥ 0,1 I _K
Сопротивление цепи, R Ом	от 1 до 500	Δ = ± (0,3+0,035*Х)	-
Коэффициент мощности,cos φ	от минус 1 до 1	-	-
Частота напряжения и силы переменного тока, f. Гц	от 45 до 55	Δ = ± 0,01	при U ≥ 2 В и I ≥ 100 м A
		Δ = ± 0,05	при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA
Углы сдвига фаз, градус	от 0 до 360	Δ = ± 1	при U ≥ 10 В и I ≥10 м A
		Δ = ± 3	при U ≤ 10 В и I ≤10 м A
Активная мощность, Р, Вт	от 0 до 24000	γ = ± 0,003%	при Р ≤ 24 Вт
		δ = ± 3%	при Р ≥ 24 Вт
Реактивная мощность, Q, вар	от 0 до 24000	γ = ± 0,003%	при Q ≤ 24 вар
		δ = ± 3%	при Q ≥ 24 вар
Полная мощность, S, В∙А	от 0 до 24000	γ = ± 0,003%	при S ≤ 24 В∙А
		δ = ± 3%	при S ≥ 24 В∙А
¹⁾ - для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения, где – UК, IК – конечное значение диапазона измерения. URMS, IRMS – действующее значение напряжения, силы переменного тока, U₍₁₎, I₍₁₎ – значение напряжения, силы переменного тока первой гармоники, Х – измеренное значение напряжения, сопротивления
Общие характеристики
Параметр		Значение
Входное сопротивление каналов напряжения не менее		1 МОм
Время установления рабочего режима		не более 10 с
Питание прибора		От встраиваемого источника постоянного тока - 4 аккумуляторные батареи NiMH 1,2 В типоразмера АА (ГОСТ Р МЭК 60086-1-2010), 4,8В
Потребляемая мощность		От встраиваемых источников питания не более 2,5 В∙А
Среднее время восстановления работоспособного состояния		не менее 1 часа
Средняя наработка на отказ		не менее 8000 час
Средний срок службы		не менее 10 лет
Условия эксплуатации	Температура окружающего воздуха, °С	От -30 до 55
	Относительная влажность воздуха при 30°С, %	90
	Атмосферное давление, кПа	От 84 до 106,7
Нормальные условия применения прибора	Номинальная температура окружающего воздуха, °С	20
	Допускаемое отклонение температуры окружающего воздуха, °С	± 5
	Относительная влажность воздуха, %	От 30 до 80
	атмосферное давление, кПа	От 84 до 106
Масса прибора (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку)		не более 2,2 кг
Габаритные размеры измерительного блока		не более 156 × 98 × 36 мм
Габаритные размеры прибора (измерительный блок, опорные и измерительные ДТ, упакованные в сумку)		не более 255 × 150 × 160

1. Измерительный блок – 1 шт.;
2. ДТ (измерительный канал) – 1 шт.;
3. ДТ (опорный канал) – 1 шт.;
4. Щупы напряжения – 2 пары;
5. Сетевой блок питания microUSB – 1 шт.;
6. Руководство по эксплуатации РА1.007.004РЭ (в т.ч. Методика поверки Вольтамперфазометра «ПАРМА ВАФ®-А(С)», Раздел 7 Поверка) – 1 экз.;
7. Формуляр РА1.007.004ФО – 1 экз.;
8. Аккумуляторные батареи типоразмера AA – 4 шт.;
9. Сумка – 1 шт.
