Трансформатор тока эталонный СА535/1

Описание в PDF

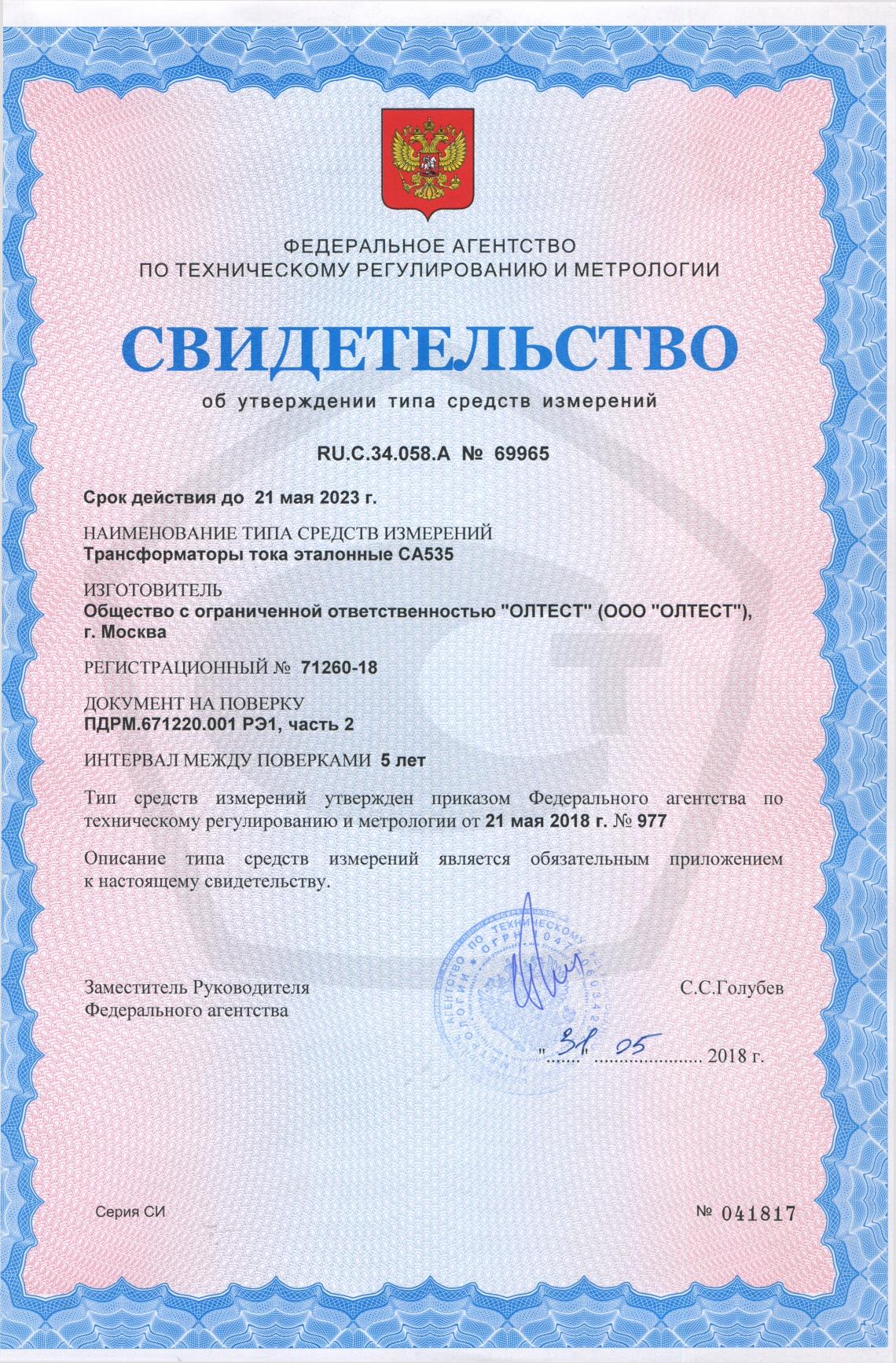

Госреестр 71260-18
Межповерочный интервал 60 месяцев
Производитель Олтест

Трансформатор тока эталонный СА535/1

Трансформатор СА535/1 с минимальным номинальным значением первичного тока 5 А предназначен для использования в качестве эталонного трансформатора при проведении калибровки, поверки или аттестации измерительных трансформаторов тока в соответствии с ГОСТ 8.217.

В комплект трансформаторов СА535/1 может входить расширитель диапазонов РД564, позволяющий расширить диапазон значений номинального первичного тока в сторону больших значений.

Технические характеристики СА535/1

Значение номинальных первичных токов эталонных трансформаторов, А	5,0; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750, 800, 1000, 1200, 1500, 2000, 3000; 4000; 5000**
Номинальное значение силы вторичного тока	5 А
Изменение коэффициента трансформации	по командам, получаемым по интерфейсу от: · блока управления, · компаратора СА507 · или персонального компьютера
Нормальные условия применения
Температура окружающего воздуха	от 10 до 30 °С
Относительная влажность воздуха	до 80% при температуре 25°С
Рабочие условия применения
Температура окружающего воздуха	от 0 до плюс 40 °С
Относительная влажность воздуха	до 80% при температуре 25°С
Электропитание прибора	От сети 220 В, 50 Гц
Мощность потребления	СА535 не более 30 В·А

** - при использовании расширителя диапазонов РД564

Погрешности измерений трансформатора СА535/1

Пределы допускаемой токовой погрешности ТТ эталонного СА535/1 для диапазона относительного значения силы первичного тока от 1 до 120% - ±0,02% (±0,01%)^***
Пределы допускаемой токовой погрешности ТТ эталонного СА535/1 при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1 до 120% - ±0,025% (±0,01%)^***
Пределы допускаемой основной угловой погрешности трансформаторов СА535/1 с расширителем РД564 и без расширителя для диапазона относительного значения силы первичного тока от 1 до 120 %, в минутах - ±1,5 (±1 минута)^***

*** По согласованию с заказчиком трансформатор тока эталонный СА535/1 может быть аттестован на более высокий класс.

Физические характеристики

Масса

Эталонного трансформатора СА535 не более 17 кг;

Расширителя диапазона РД564 не более 7 кг

Габаритные размеры

Эталонного трансформатора СА535 не более 470 × 375 × 145 мм;

Расширителя диапазона РД564 не более 240 × 130 × 300 мм
