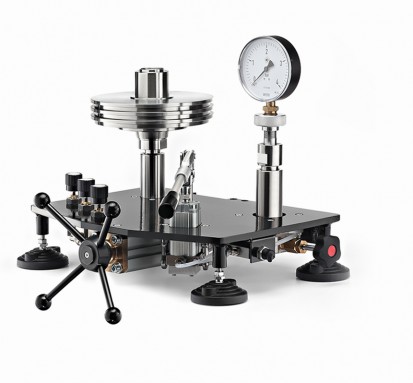

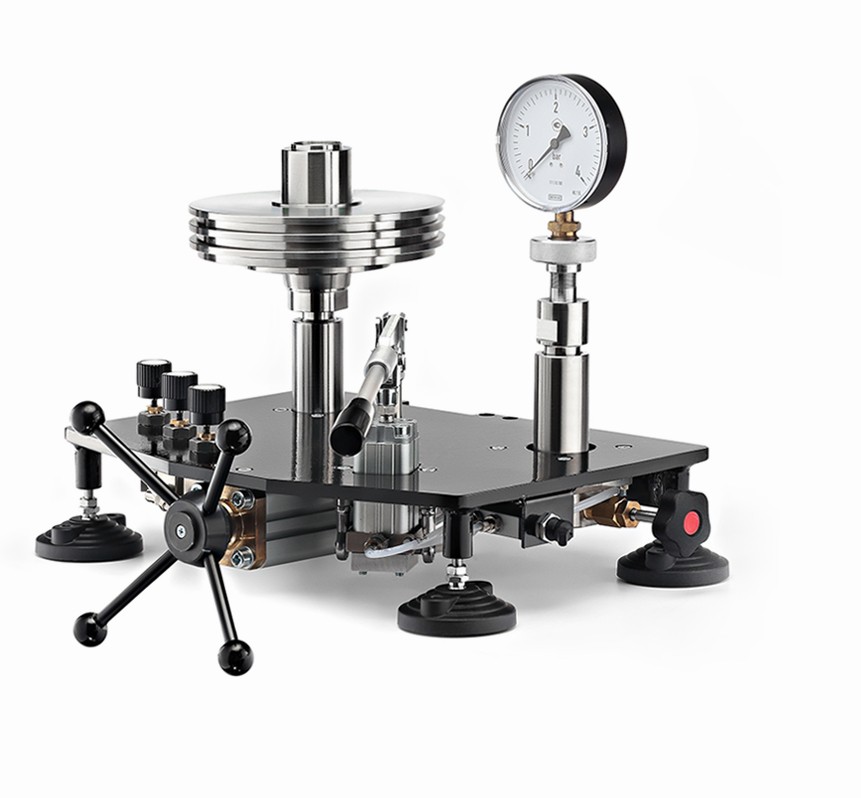

Манометр грузопоршневой МГП-100 кл.т. 0,01

Описание в PDF

Госреестр 52506-16
Межповерочный интервал 24 месяца
Гарантия 18 месяцев
Производитель Альфапаскаль
Производство: Россия

Манометры газовые грузопоршневые «МГП»

Прибор выпускается в модификациях: МГП-В, МГП-0.2, МГП-0.5, МГП-1, МГП-2.5, МГП-4, МГП-10, МГП-25, МГП-100, МГП-160 с классом точности от 0,005 до 0,05

Манометр грузопоршневой МГП-100кл.т. 0,01 предназначен для поверки и калибровки средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,01 и грубее в диапазоне от 0,04 до 10 МПа.

Преимущества

Модификации с ВПИ до 50 кПа для поверки низкопредельных датчиков давления — уникальный диапазон для грузопоршневой манометрии.

Возможность комплектации одного устройства для создания давления (УСД) несколькими измерительными поршневыми системами (ИПС) для расширения диапазона измерений.

В стандартном исполнении встроенный ручной насос и объемный регулятор для создания тестового давления в диапазоне от −0,095 до 1 МПа, возможность подключения внешних источников создания давления и разряжения (баллон с азотом, вакуумный насос) с управлением высокоточными вентилями.

Возможность поверки грузопоршневых манометров уже в стандартном исполнении.

Характеристики	Значения
Диапазон измерения	0,04…10 МПа
Класс точности	0,01
Дискретность создания давления	25 кПа
Масса прибора	14 кг
Масса набора грузов	21,37 кг
Рабочий диапазон температур	18…28 °C
Рабочая среда	воздух и азот
Номинальная площадь поршня	0,2 см²
Единицы измерения	МПа, кгс/см², бар
Набор грузов в стандартной поставке	Кол-во, шт	Масса, кг	Давление, МПа
	1	0,04	20
	1	0,05	25
	1	0,08	40
	1	0,1	50
	2	0,2	100
	1	0,5	250
	3	1,0	500
	8	2,0	1000
	1	ИПС	40
	1	Колокол	460
	1	тарелка	20

1. Устройство для создания давления - 1 шт.;
2. Измерительная поршневая система в футляре - 1 шт.;
3. Один набор грузов - 1 шт.;
4. Комплект фитингов для присоединения поверяемых
средств измерения с резьбами:
М20×1,5 - 1 шт.;
М12×1,5 - 1 шт.;
G½ - 1 шт.;
G¼ - 1 шт.;
5. Комплект уплотнительных колец - 1 шт.;
6. Комплект ЗИП - 1 шт.;
7. Паспорт - 1 шт.;
8. Свидетельство о поверке - 1 шт.;
9. Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений - 1 шт.
