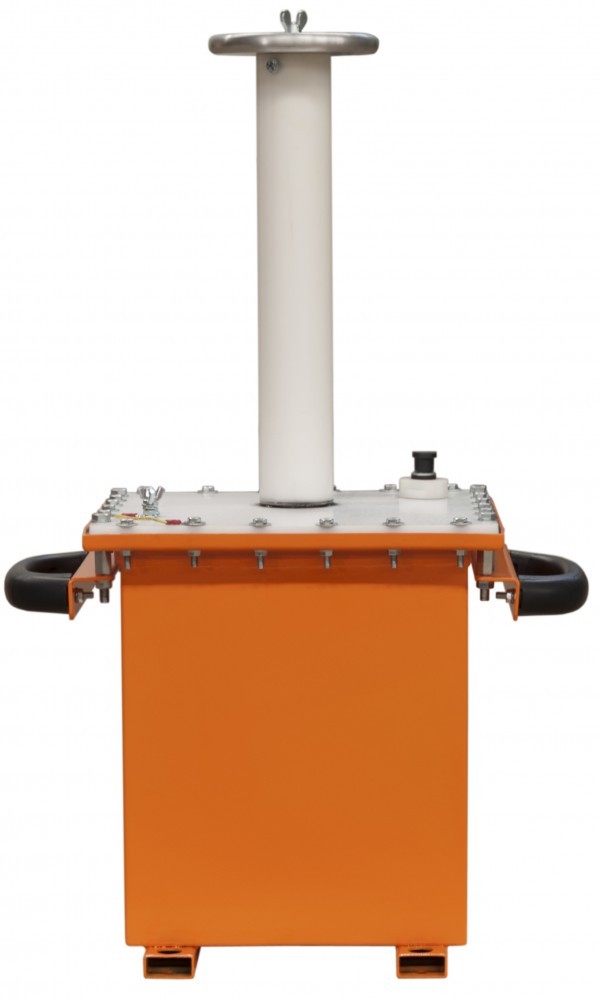

Высоковольтные нагрузки «АИСТ-ВН» предназначены для проведения регламентных метрологических испытаний высоковольтных установок для проверки электрической прочности изоляции (АИСТ 50/70; СКАТ-70), установок прожига изоляции силовых кабелей (типа АИП-70), аппаратов испытания диэлектриков (АИСТ 50/70; АИД-70М; АИД-70Ц и т.д.)
|
Наименование |
Тип нагрузки |
|||||||
|
АИСТ-ВН0.8 |
АИСТ-ВН1.4 |
АИСТ-ВН2 |
АИСТ-ВН2.8 |
АИСТ-ВН7 |
АИСТ-ВН10 |
АИСТ-ВН15 |
АИСТ-ВН70 |
|
| Сопротивление нагрузки R (МОм) |
0,7 - 0,8 |
1,2 – 1,4 |
1,5 – 2,0 |
2,1 - 2,8 |
6 - 7 |
8 - 10 |
14 - 15 |
65 - 70 |
| Рассеиваемая мощность, Вт |
2000 |
1800 |
2500 |
2000 |
700 |
250 |
350 |
70 |
| Максимальное переменное напряжение, кВ |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
| Максимальное постоянное напряжение, кВ |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
