Аппарат высоковольтный АВИЦ-120 исп.1 совместно с ванной АВИЦ-20П

Описание в PDF

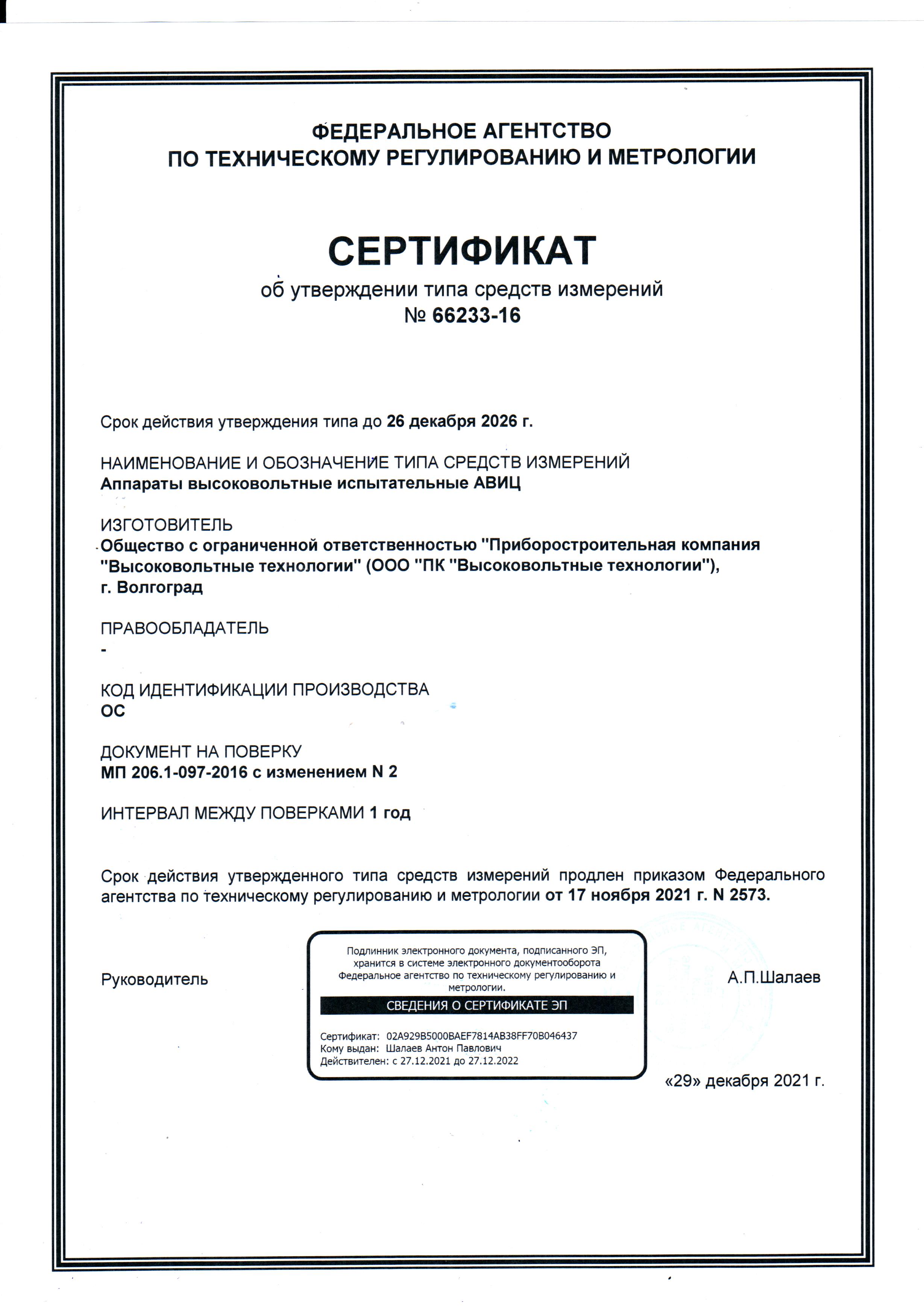

Госреестр 66233-16
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПК Высоковольтные Технологии
Производство: Россия

АВИЦ-120 исп.1 совместно с АВИЦ-20П - стальной корпус, вертикальное и горизонтальное рабочее положение, с ванной испытательной АВИЦ-20П. Диапазон измерения напряжения постоянного тока - 3,00…120,0 кВ.

Особенности:

Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение
Разработка и производство России
Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
Провод межблочный -в стальной броне, жилы силиконовые гибкие при отрицательных температурах
Провод питания — производства России
Режим проверки трансформаторного масла с фиксацией значений U
Запуск таймера с любого напряжения
Режим стабилизации тока — ПРОЖИГ
Режим работы с ванной испытательной АВИЦ-20П
Режим источника низкого напряжения 0…230 В и тока 0…12 А
Режим источника больших токов 0…36 В и тока 0…100 А
Интерфейс RS-485 с форматом ModBus RTU
Встроенное разрядное устройство
Встроенный диодный столб
Промышленный графический экран с диапазоном -30…+50 гр. Цельсия
Графическое и цифровое отображение напряжения и тока
Отсутствие коронации, гула, дребезга
Влагопылезащитное исполнение блоков IP54 и IP60
Графическое и цифровое отображение тока и напряжения
Установка тока отключения от 1 до 39 мА с шагом 1 мА
Установка тока ограничения от 1 до 35 мА с шагом 1 мА
Фиксация значений U и I при эл. пробое в нагрузке
Автоматический и ручной режим работы, модифицированный таймер

Характеристики	Значения
Диапазон измерения напряжения переменного тока, кВ Диапазон измерения напряжения постоянного тока, кВ	3,00…100,0 3,00…120,0
Диапазон измерения силы переменного тока, мА Диапазон измерения силы постоянного тока, мА	2,00…35,00 0,10…15,00
Установка защиты силы переменного тока, мА Установка защиты силы постоянного тока, мА	1…39 1…20
Фиксация параметров пробоя на индикаторе, мА	U и I
Режим проверки трансформаторного масла	да
Пределы относительной погрешности измерения напряжения, %	± 2,0/0,02
Пределы относительной погрешности измерения силы тока, %	± 2,0/0,2
Габаритные размеры блока индикации, мм Габаритные размеры блока высоковольтного, мм	370х165×300 460х1020х430
Масса блока индикации, кг Масса блока высоковольтного, кг	16±1 75±3
Максимальная потребляемая мощность, ВА	3800
Средний срок службы, лет, не менее	5

1. Блок управления в стальном корпусе (исполнение 1) – 1 шт.;
2. Блок высоковольтный – 1 шт.;
3. Ванна для испытаний АВИЦ-20П – 1 шт.;
4. Кабель соединительный – 1 шт.;
5. Кабель сетевой – 1 шт.;
6. Ответная часть разъёма блокировки – 1 шт.;
7. Провод заземления – 2 шт.;
8. Вставка плавкая 20А (установлена в сетевом разъёме) – 1 шт.;
9. Паспорт – 1 шт.
