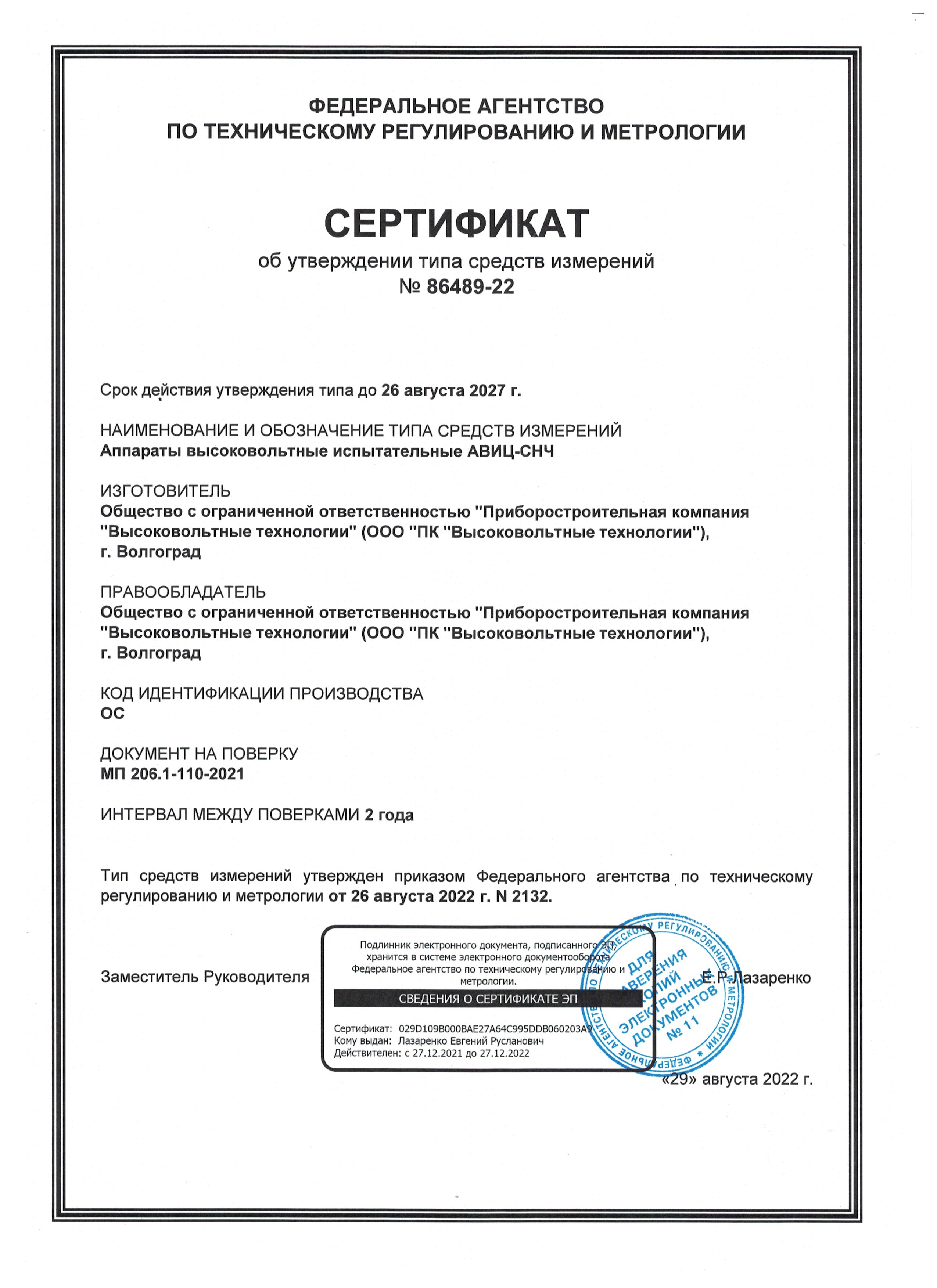

- Госреестр 86489-22
- Межповерочный интервал 24 месяца
- Гарантия 2 года
- Производитель ПК Высоковольтные Технологии
- Производство: Россия

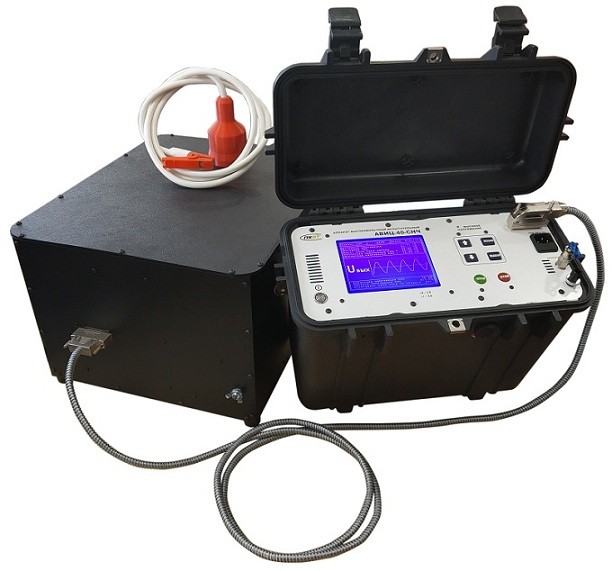

Аппарат высоковольтный испытательный цифровой АВИЦ-40-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде "бегущего" графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба "бегущих" графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами "Стрелка вверх" и "Стрелка вниз" в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Управление токовой защитой
Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 90 мА (действующие значение), для постоянного тока — 60 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.
Особенности аппарата высоковольтного АВИЦ-40-СНЧ:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50°С;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Нагрузка на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1,8 мкФ при 40 кВ;
- Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;
- Установка тока защиты в режиме СНЧ до 90 мА;
- Установка тока защиты в режиме постоянного U до 60 мА;
- Интерфейс RS-485 с форматом ModBus RTU (дополнительная опция);
- Графическое и цифровое отображение напряжения и тока;
- Влагопылезащитное исполнение блоков IP54 и IP60;
- Защита экрана — поликарбонат с защитным покрытием;
- Компактный, относительно легкий, мощный;
- Фиксация значений U и I при эл. пробое в нагрузке;
- Автоматический режим работы, таймер;
- Температурная защита высоковольтного блока +50°С.
