- Госреестр 66233-16
- Межповерочный интервал 12 месяцев
- Гарантия 18 месяцев
- Производитель ПК Высоковольтные Технологии
- Производство: Россия

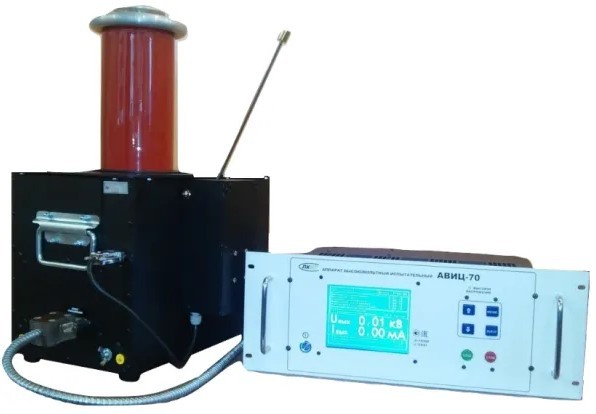

АВИЦ-70 исп. 3 с USB и ПО стальной корпус, исполнение под стойку 19′ со встроенным интерфейсом USB и ПО
Аппарат высоковольтный прожиговый цифровой АВИЦ-70 – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика. Стандартно для серии АВИЦ — режим ‘ПРОЖИГ’, режим — быстрое отключение и медленное отключение тока нагрузки при пробое, режим ‘Проверка трансформаторного масла’, режим ‘Автоматическая работа с ванной испытательной’, разрядное устройство, таймер с функцией отложенного счета, автоматический режим, средний размер, средний вес.
Проверка трансформаторного масла.
Приборы серии АВИЦ имеют режим ‘Проверка трансформаторного масла’, т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо (рекомендовано) установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.
Управление токовой защитой.
Параметр ток ограничения — ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима ‘ПРОЖИГ’, параметры ток ограничения — 101 мА, ток отключения — 110 мА. Для режима ‘Прожиг’ параметры токовой защиты и токов ограничения установлены автоматически и не требуют коррекции. Параметры в меню не влияют на работу прибора в режиме ‘ПРОЖИГ’, они остаются от предыдущего выбранного режимы испытаний.
Доп. опция с замыкателем.
Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.
Особенности аппарата высоковольтного АВИЦ-70:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Режим проверки трансформаторного масла с фиксацией значений U;
- Запуск таймера с любого напряжения;
- Режим стабилизации тока — ПРОЖИГ;
- Режим источника напряжения 0…230 В и тока 0…8 А;
- Режим источника больших токов 0…36 В и тока 0…60 А;
- Встроенный интерфейс USB и ПО с фотографией результата;
- Встроенное разрядное устройство;
- Встроенный диодный столб;
- Графическое и цифровое отображение напряжения и тока;
- Отсутствие коронации, гула, дребезга;
- Влагопылезащитное исполнение блоков IP54 и IP60;
- Защита экрана — поликарбонат с защитным покрытием;
- Легкий и компактный;
- Установка тока отключения от 1 до 37 мА с шагом 1 мА;
- Установка тока ограничения от 1 мА до 31 мА с шагом 1 мА;
- Фиксация значений U и I при пробое в нагрузке;
- Оптимизирован для проверки трансформаторного масла;
- Автоматический и ручной режим работы, таймер;
- Температурная защита высоковольтного блока 50 град.
