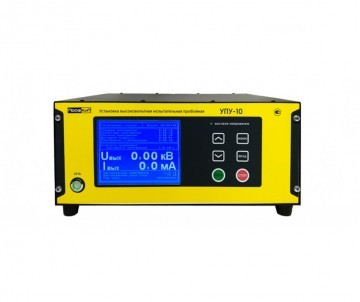

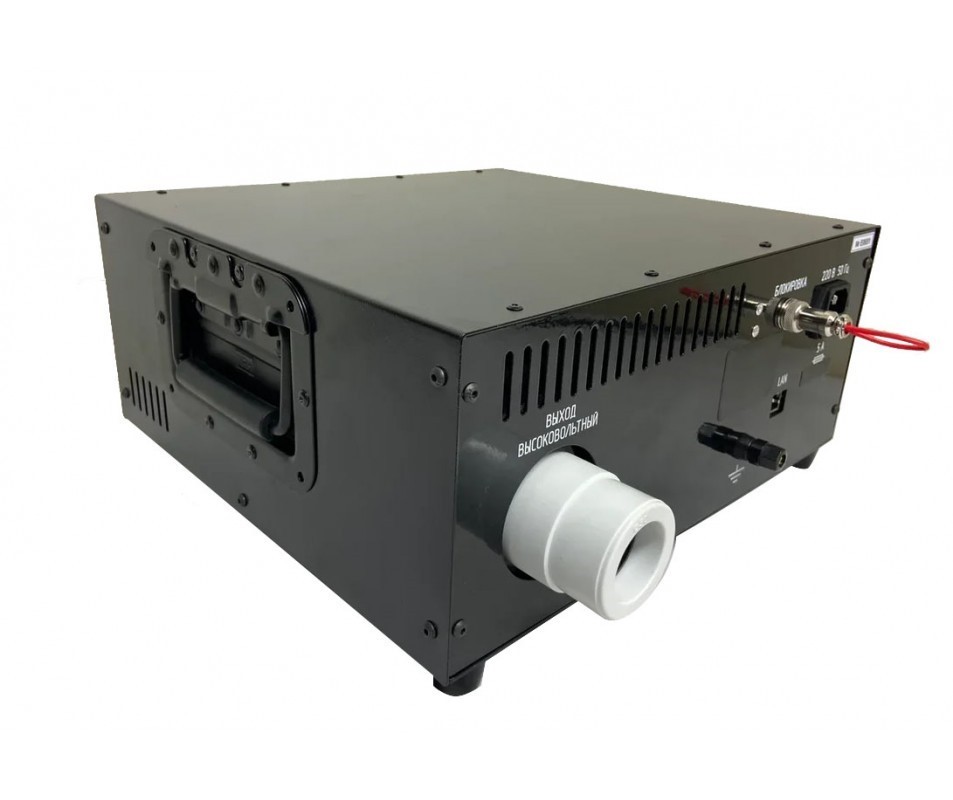

ПрофКиП УПУ-10 установка высоковольтная испытательная пробойная

Код: 89928

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 78504-20
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-10

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-10 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-10

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство;
Переключение рода тока переменный/постоянный через меню;
Автоматический и ручной режим работы, таймер;
Звуковое предупреждение о включении высокого напряжения;
Большой и четкий графический дисплей;
Интуитивно понятный интерфейс управления;
LAN порт для удаленного управления и автоматизации измерений (опция);
Удобные, надежные металлические ручки для переноски;
Возможность подключения внешнего контакта блокировки подачи высокого напряжения;
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения.

Метрологические и технические характеристики установки ПрофКиП УПУ-10
Диапазон измерения напряжения переменного тока, кВ	10
Диапазон измерения напряжения постоянного тока, кВ	10
Диапазон измерения силы переменного тока, мА	20
Диапазон измерения силы постоянного тока, мА	10
Потребляемая мощность Вт (не более):	500
Максимальная выходная мощность в нагрузку, Вт	240
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	±(1,0+0,1·(i_пред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(i_пред./i-1))
Программируемое время испытания, мин	1 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	ручное/автоматическое
Снятие заряда с емкостной нагрузки	встроенное
Режим регулировка выходного испытательного напряжения	ручное/автоматическое
Полярность выходного напряжения постоянного тока	240
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	отрицательная(по спец. заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы: при загрузке не более 20% при загрузке 100%	не более 8ч не более 1ч
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	±(1,0+0,1·(i_пред./i-1))
Общие данные установки пробойной ПрофКиП УПУ-10
Напряжение сети	220 ± 22В; частота 50Гц
Габаритные размеры (не более), мм	185х385х360
Вес (не более), кг	25

1. Установка высоковольтная испытательная пробойная ПрофКиП УПУ - 1 шт.;
2. Высоковольтный кабель - 1 шт.;
3. Кабель сетевой - 1 шт.;
4. Предохранитель - 2 шт.;
5. Руководство по эксплуатации - 1 шт.

По дополнительному заказу:
1. ПрофКиП LAN-порт для установок высоковольтной испытательной пробойной (опция)
