Установка испытательная высоковольтная УИВ-100/20

Описание установки для испытания высоким напряжением УИВ:

Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

Установки выпускаются в трех исполнениях:

• Переносные(без индекса в наименовании):УИВ-15/7,5, УИВ-15/15,УИВ-50/7,5 УИВ-100/20.

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

• В транспортном исполнении (с индексом Т в наименовании):УИВ-100/20T.

Установка смонтирована в специальных транспортных кейсах на колесах.

• Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

Дополнительные устройства установки для испытания высоким напряжением УИВ:

Для расширения испытательных возможностей переносных установок серии УИВ и удобства их эксплуатации, по желанию Заказчика, в состав поставки может быть включен ряд дополнительные приборов и устройств:

• Пульт управления типа ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) - вместе с делителем напряжения ДН-10ЕО расширяет диапазон испытательных напряжений «вниз» до 1 кВ, что позволяет применять установки и для испытаний вторичных цепей электрооборудования;
• Встраиваемый в пульт управления таймер позволяет оператору задавать время приложения напряжения;
• Диод выпрямительный ДВЛ-150 – обеспечивает возможность испытания установками объектов постоянным напряжением до 70 кВ;
• Оптоизолированный датчик тока СМД-10(СМД-11) – обеспечивает возможность измерения тока утечки в изоляции объектов в процессе испытания их постоянным (переменным) напряжением;
• Штанга для наложения заземления ШПР-100 - предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ. Снабженная резистором демпфирующим типа РД 100/15, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость;
• Прибор-измеритель характеристик частичных разрядов ИЧР 201;
• Соединительный конденсатор для измерения характеристик частичных разрядов в объекте испытаний;
• Тележка транспортная - для удобства перемещения установки в пределах производственных помещений.

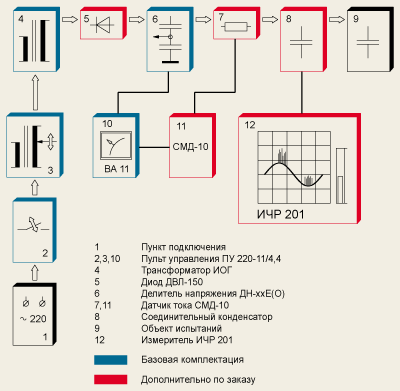

Ниже, на блок-схеме, показана базовая комплектация переносных установок серии УИВ, а также набор устройств и приборов, расширяющих их испытательные возможности.
