Установка высоковольтная УПУ-6

Описание в PDF

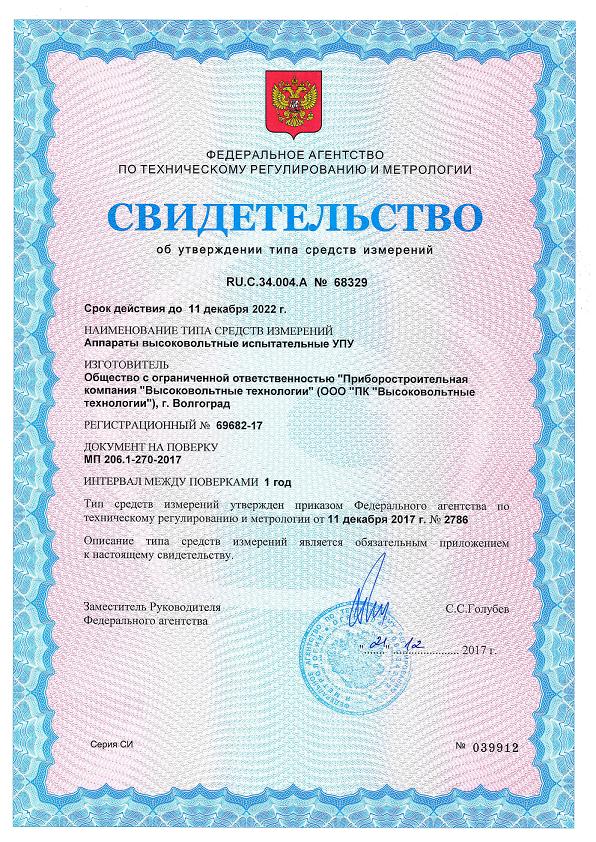

Госреестр 69682-17
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПК Высоковольтные Технологии
Производство: Россия

Аппарат высоковольтный испытательный УПУ-6 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Аппарат предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

Диапазон измерения напряжения переменного тока, кВ Диапазон измерения напряжения постоянного тока, кВ	0,050…6,000 0,050…6,000
Диапазон измерения силы переменного тока, мА Диапазон измерения силы постоянного тока, мА	0,005…150,0 0,005…20,00
Дискретность измерения напряжения, В Дискретность измерения силы тока, мкА	1 1
Пределы относительной погрешности измерения напряжения , % Пределы относительной погрешности измерения силы тока , %	± 1,0/0,1 ± 1,0/0,1 ± 2,0/0,1
Габаритные размеры, мм	360х165×420
Масса , кг	26±1
Режим работы при мощности 900 ВА	непрерывно
Максимальная потребляемая мощность, ВА	1000
Средний срок службы, лет, не менее	5

1. Аппарат высоковольтный испытательный УПУ-6 ПКАВ.422199.010.02 – 1 шт.;
2. Кабель высоковольтный ПКАВ.422199.010.05 – 1 шт.;
3. Кабель сетевой – 1 шт.;
4. Ответная часть разъёма блокировки ПКАВ.422199.003.06 – 1 шт.;
5. Провод заземления ПКАВ.422260.001.04 – 1 шт.;
6. Вставка плавкая 5А (установлена в сетевом разъёме) – 1 шт.;
7. Паспорт ПКАВ.422199.010-02 ПС – 1 экз.
