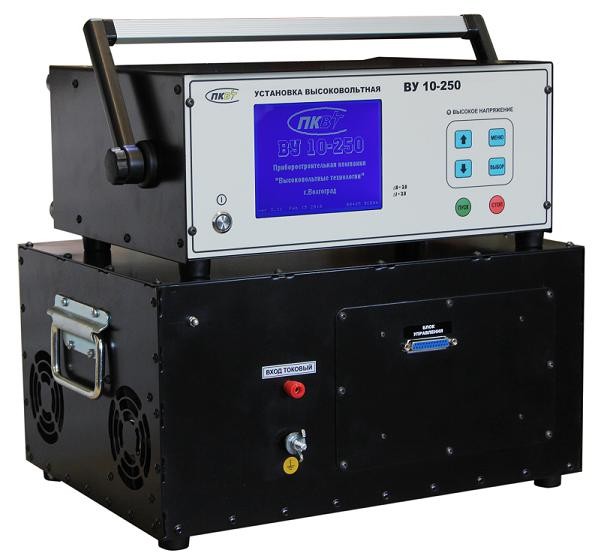

Отличительные особенности аппарата:
- Разработка и производство России
- Двухблочная компоновка
- Встроенный двухполупериодный выпрямитель
- Два диапазона измерения тока 10 мкА…5 мА и 1 мА…250 мА
- Два токовых канала измерения — с заземленной и незаземленной нагрузками
- Влагопылезащитное исполнение блоков IP54
- Стальной корпус
- Встроенное разрядное устройство
- Встроенный конденсатор
- Промышленный графический экран с температурным диапазоном -30…+50 гр. Цельсия
- Промышленная герметичная пленочная клавиатура
- Защита экрана — поликарбонат с защитным покрытием
- Графическое отображение тока и напряжения
- Установка тока отключения от 1 до 250 мА с шагом 1 мА
- Установка тока ограничения от 1 до 250 мА с шагом 1 мА — режим поддержания тока
- Автоматический и ручной режим работы, таймер
|
Диапазон измерения напряжения переменного тока, кВ
Диапазон измерения напряжения постоянного тока, кВ
|
0,030…11,00
0,030…11,00
|
|
Первый диапазон измерения силы тока, мкА
Второй диапазон измерения силы тока, мА
|
10…5000
1,00…250,0
|
|
Дискретность измерения напряжения, В
Дискретность измерения силы тока, мкА
|
1
1
|
|
Пределы относительной погрешности измерения напряжения, %
Пределы относительной погрешности измерения силы тока, %
|
± 3,0
± 3,0/0,06
|
|
Габаритные размеры блока управления, мм
Габаритные размеры блока высоковольтного, мм
|
360х165×370
365х220х435
|
|
Масса блока управления, кг
Масса блока высоковольтного, кг
|
5±1
37±1
|
|
Максимальная потребляемая мощность, ВА
|
3000
|
|
Средний срок службы, лет, не менее
|
5
|
1. Блок управления – 1 шт.;
2. Блок высоковольтный – 1 шт.;
3. Кабель соединительный – 1 шт.;
4. Кабель сетевой – 1 шт.;
5. Ответная часть разъёма блокировки – 1 шт.;
6. Провод заземления – 2 шт.;
7. Вставка плавкая 20А (установлена в сетевом разъёме блока управления) – 1 шт.;
8. Паспорт – 1 шт.

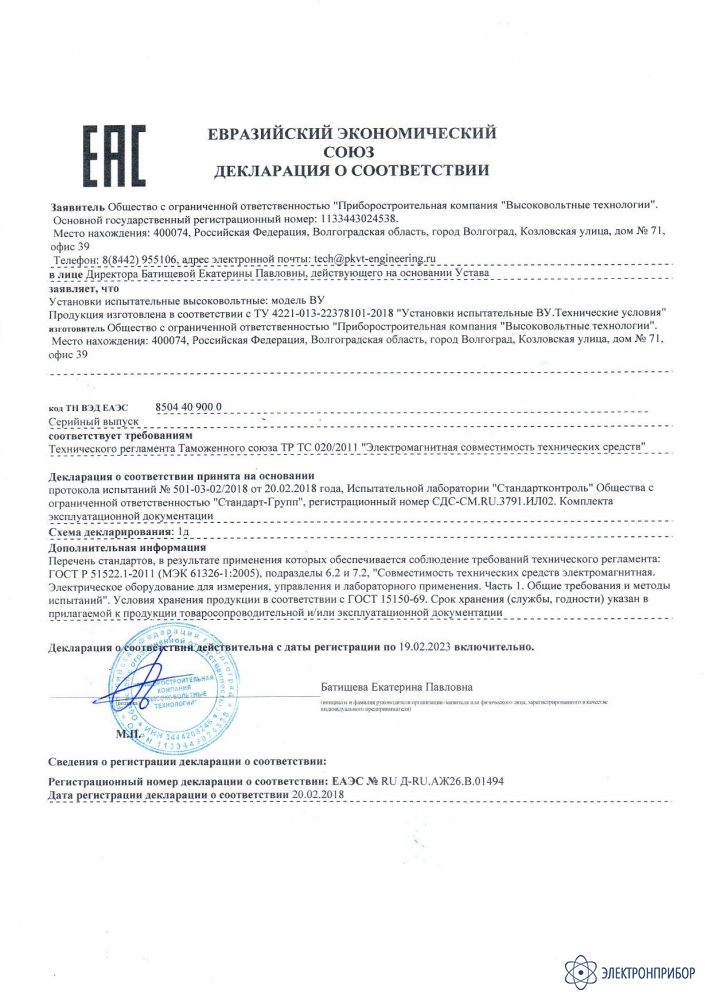

Документы ВУ 10-250 Установка испытательная:
