- Производитель Марс-Энерго, НПП
- Производство: Россия
Назначение Энергоформа-61850
Источник фиктивной мощности и испытательных сигналов тока и напряжения сложной формы предназначен для поверки (калибровки) и испытаний:
- счетчиков электроэнергии по стандартам серии ГОСТ 31819 (IEC 62053) и ГОСТ Р 56750-2015;
- анализаторов ПКЭ по стандартам IEC 62586-1 и IEC 62586-2 (фликер, гармоники до 100, интергармоники от 1,1 до 100,5 с шагом 0,1, субгармоники от 0,1 до 9,9 с шагом 0,1, провалы, перенапряжения, прерывания, информационные сигналы, быстрые изменения RVC и переходные процессы);
- устройств сопряжения (Merging Unit) по IEC 61869-13;
- УСВИ (PMU) по стандартам С37.118.1 и С37.118.1А (модуляции: амплитудная, фазовая, частотная, аддитивная).
Источник «Энергоформа-61850» не является калибратором (средством измерений) и не подлежит метрологической аттестации. Источник может применяться в составе комплекса средств поверки, например, мобильного эталонного комплекса «MarsTest-61850».
Описание Энергоформа-61850

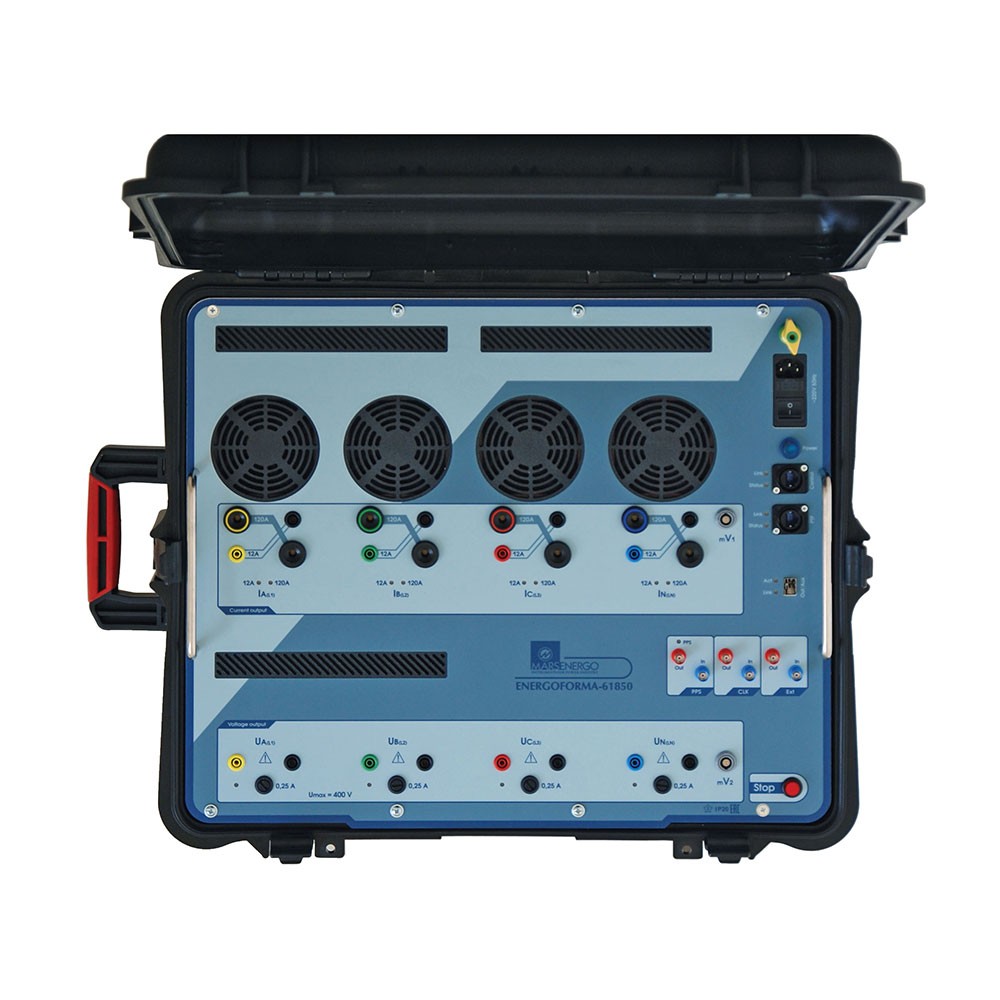

Источник «Энергоформа-61850» представляет собой моноблок в корпусе-кейсе (IP67). Под герметичной крышкой на панели установлены:
- универсальный разъем SFP для подключения адаптеров интерфейса Ethernet входа цифрового потока 61850-9-2LE
- 2 терминала Ethernet RJ-45 для управления от ПК и синхронизации;
- 8 выходных терминалов напряжения для имитации сигналов электронных трансформаторов (4 ~ Uвых, 4 ~ Iвых) 0,2 мВ ... 8 В;
- 4 выходных терминала тока 1 мА ... 10 А ;
- 3 выходных терминала тока 10 А ... 120 А;
- 4 выходных терминала напряжения 1 В ... 264 В;
- входы/выходы BNC для синхронизации с внешним источником/ приемником.
Источник «Энергоформа-61850» управляется ПО, установленным на внешнем компьютере (ПК).
Режимы работы источника «Энергоформа-61850»
- Режим реального времени
- Преобразование цифрового потока SV 61850-9-2LE, поступающего от внешнего устройства (например, «МарсГен-61850») в аналоговые выходные сигналы тока и напряжения.
- Автономный режим
- Выходные аналоговые сигналы формируются в результате цифрового синтеза с помощью редактора сигналов по параметрам, устанавливаемым пользователем на ПК. Возможна загрузка модулирующего сигнала.
