Установка предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемом в пределах 0-6 кВ.

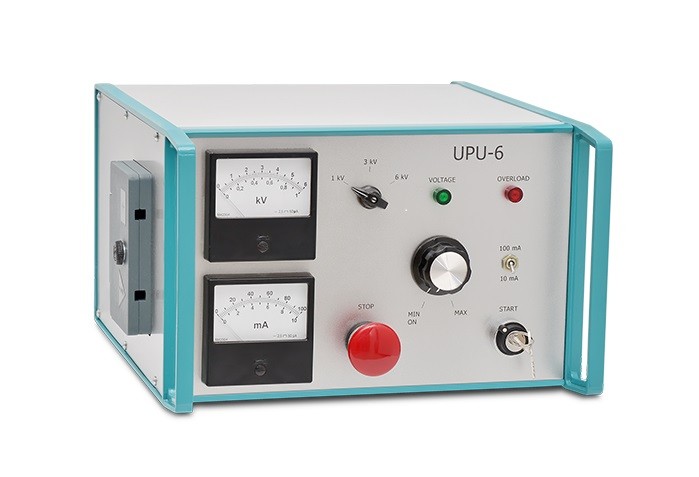

Установка представляет собой переносной блок, который включает в себя источник высокого напряжения в сочетании с ручным регулятором.
Технические характеристики установки УПУ-6
|
Общие данные |
|
|
Пределы установки выходного напряжения, кВ |
1; 3; 6 |
|
Приведенная погрешность измерения выходного напряжения, % |
3 |
|
Пределы измерения выходного тока, мА |
10; 100 мА |
|
Приведенная погрешность измерения тока, % |
3 |
|
Порог срабатывания токовой защиты, мА |
10; 100 |
|
Время непрерывной работы при максимальном напряжении, мин |
30 |
|
Время непрерывной работы при максимальном токе, мин |
30 |
|
Напряжение питающей сети, В |
230 ± 10 % |
|
Частота питающей сети, Гц |
50 ± 1 |
|
Потребляемая мощность, кВА, не более |
0,6 |
|
Габаритные размеры, мм Масса, кг, не более |
345 × 205 × 355 20 |
