Измеритель параметров изоляции ИПИ-10-МОЛНИЯ предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.
Измеритель ИПИ-10-МОЛНИЯ изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ
1 ИПИ-10-МОЛНИЯ имеет следующие нормальные условия применения:
- температура окружающего воздуха, °С 20±5;
- относительная влажность воздуха, % 30–50;
- атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
- частота питающей сети, Гц 50±1;
2 ИПИ-10-МОЛНИЯ предназначен для эксплуатации в следующих рабочих условиях применения:
- температура окружающего воздуха, °С от минус 10 до плюс 40;
- относительная влажность воздуха, % до 90 при 30 °С;
- атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
- частота питающей сети, Гц 50±1 или 54±0,2 Гц;
3 Предельные условия транспортирования:
- температура окружающего воздуха, °С, от минус 50 до плюс 50;
- относительная влажность воздуха, % до 95 при 30 °С;
- атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
- транспортная тряска:
- число ударов в минуту 80–120;
- максимальное ускорение, м/с2 30;
4 Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.
ИПИ-10-Молния – двухдиапазонный измеритель параметров изоляции. ИПИ-10-МОЛНИЯ обеспечивает измерение тангенса угла диэлектрических потерь и электрической емкости. Технические характеристики приведены в табл.
|
Первый диапазон («ВХОД 1»)
|
|
-диапазон измерений тангенса угла диэлектрических потерь1)
|
от 5. 10-4 до 0,3;
|
|
-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
|
|
50 Гц
|
+(5. 10-4 + 0,05 tgδ)
|
|
54 Гц
|
+ (1. 10-3 + 0,13 tgδ)
|
|
-диапазон измерения емкости при испытательном напряжении:
|
|
10 кВ
|
от 25 пФ до 30 000 пФ;
|
|
5 кВ
|
От 50 пФ до 60 000 пФ;
|
|
- предел допускаемой основной погрешности при измерении емкости на частоте:
|
|
50Гц
|
+ (0,5 пФ+0,03 Сх);
|
|
54 Гц
|
+ (0,5 пФ+0,04 Сх);
|
|
- диапазон рабочего напряжения
|
от 1 до 10 кВ;
|
|
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
|
|
50 Гц
|
+3%;
|
|
54 Гц
|
+3%.
|
|
сила тока через объект измерения, А2)
|
от 0 до 0,150
|
|
|
|
|
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
2)- приведено для справки.
|
Второй диапазон («ВХОД 2»)
| |
|
-диапазон измерений тангенса угла диэлектрических потерь1)
|
от 1. 10-3 до 0,3;
|
|
-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
|
|
50 Гц
|
+ (1. 10-3+ 0,1 tgδ)
|
|
54 Гц
|
Не нормируется
|
|
-диапазон измерения емкости при испытательном напряжении:
|
|
10 кВ
|
от 30 000 пФ до 1,5·106 пФ;
|
|
5 кВ
|
от 60 000 пФ до 3·106 пФ
|
|
- предел допускаемой основной погрешности при измерении емкости на частоте:
|
|
50Гц
|
+ (2 пФ+0,05 Сх);
|
|
54 Гц
|
Не нормируется
|
|
- диапазон рабочего напряжения
|
от 1 до 10 кВ;
|
|
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
|
|
50 Гц
|
+3%;
|
|
54 Гц
|
+3%.
|
|
сила тока через объект измерения, А2)
|
до 5
|
|
|
|
|
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
2)- приведено для справки.
|

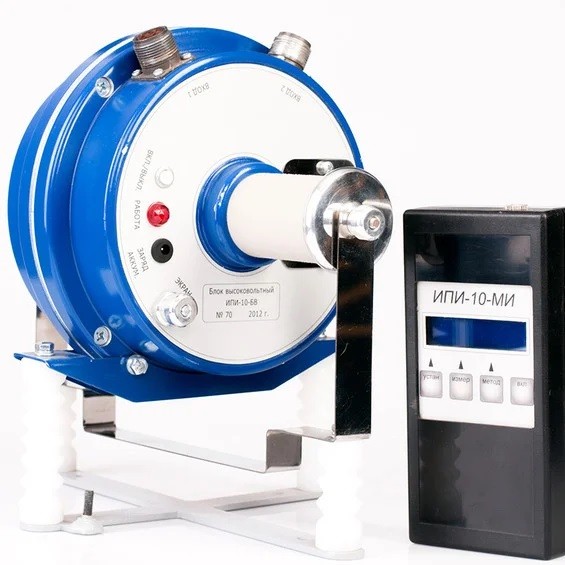

1. Блок высоковольтный ИПИ-10-БВ – 1 шт.;
2. Блок индикации ИПИ-10МИ – 1 шт.;
3. Зарядное устройство 9-12В, 300-900 мА – 2 шт.;
4. Подставка изоляционная ПИ-10 – 1 шт.;
5. Комплект кабелей измерительных: ИК-1 (1,5м), ИК-30 (30м) – 1 комп.;
6. Руководство по эксплуатации – 1 экз.
