- Гарантия 1 год
- Производитель EuroSMC
- Производство: Испания

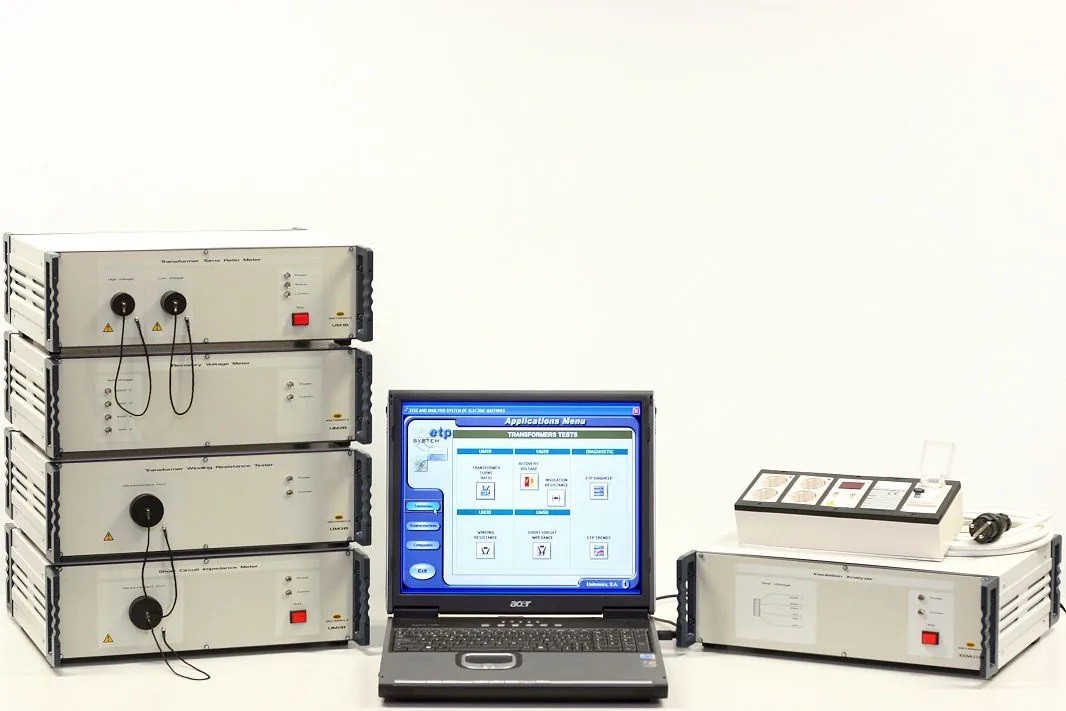

Универсальная система диагностики силовых трансформаторов ETP-System
ETP System – универсальная система диагностики силовых трансформаторов, которая позволяет заблаговременно предотвратить неисправности и исключить возможность любых аварийных ситуаций.
Основная задача ETP System – сократить затраты и время технического обслуживания.
Система измеряет все возможные виды неисправностей во всех частях трансформатора:
- магнитопровод
- обмотки в целом
- жидкая и твердая изоляция
- внутренняя геометрия обмоток
- переключатель ответвлений обмоток
Система производит следующие измерения:
- Автоматическое определение коэффициента трансформации по трем фазам
- Тест холостого хода
- возвратное напряжение / сопротивление изоляции / индекс поляризации
- автоматическое измерение омического сопротивления обмоток трансформатора по трем фазам с температурной коррекцией
- сопротивление и ток короткого замыкания
Система обеспечивается простым и понятным программным обеспечением, которое позволяет производить все измерения автоматически; результаты тестирования могут быть представлены в числовом и графическом виде, автоматически сохраняются и могут быть распечатаны.
Диагностика производится очень быстро, что позволяет избежать влияния внешних факторов на результаты тестирования.
Технические характеристики
|
Испытательный сигнал
|
|
Действующее напряжение
|
220 V AC ± 10%
|
|
Максимальный действующий ток
|
2 А
|
|
Диапазон напряжения
|
|
Канал 1 (основной)
|
250 V AC
|
|
Канал 2 (дополнительный)
|
250 V AC
|
|
Коэффициент трансформации
|
1/1 1/3000
|
|
Точность
|
± 0,1%
|
|
Диапазон тока
|
|
Канал 1 (основной)
|
Автоматический выбор от 0,1 мА до 2 А
|
Измеритель коэффициента трансформации ETP-1
Автоматический блок, полностью управляемый компьютером позволяет производить следующие измерения:
- Реальный коэффициент трансформации в каждой позиции переключателя ответвлений обмоток трансформатора
- Характеристики холостого хода
- Фазовый угол между U1/U2, U1/I1
- Автоматическое согласование результатов с другими блоками системы
- Время тестирования в каждой позиции переключателя ответвлений обмоток трансформатора меньше 10 с
- Диапазон измерения коэффициента трансформации от 1:1 до 1:3000
Технические характеристики
|
Испытательный сигнал
|
|
|
Испытательное напряжение
|
500/1000/1500/2000 V DC
|
|
|
Стабильность напряжения
|
± 0,1%
|
|
|
Максимальный ток
|
2 мА DC
|
|
|
Диапазон измерения сопротивления изоляции
|
|
|
Диапазон
|
10 МОм до 20 ГОм
|
|
|
20 МОм до 50 ГОм
|
|
|
30 МОм до 100 ГОм
|
|
|
40 МОм до 100 ГОм
|
|
|
Точность
|
До 10 ГОм: ± 10%
|
|
|
От 10 ГОм до 100 ГОм: ± 5%
|
|
|
Измерение возвратного напряжения
|
|
|
Диапазон
|
Автоматически от 0 до 2000 V, с разрешением 1V
|
|
|
Точность
|
± 2%
|
|
| |
|
Координаты времени
|
По выбору от 100 мс до 1000 мс с шагом 100 мс
|
|
| |
Измеритель возвратного напряжения изоляции ETP-2
Автоматический блок, полностью управляемый компьютером, измеряет:
- возвратное напряжение изоляции
- сопротивление изоляции
- коэффициент поляризации
Для измерения используется различные, автоматически выбираемые компьютером, диапазоны DC напряжения, что позволяет проводить полную диагностику изоляции.
Измеритель сопротивления обмоток трансформаторов ЕТР-3
Автоматический блок, полностью управляемый компьютером, позволяет:
- Измеряет сопротивление обмоток по трем фазам
- Автоматическая коррекция тестирования в зависимости от температуры
- Автоматически высчитывает и представляет сопротивление по каждой фазе в каждой позиции переключателя ответвлений обмоток
- Обеспечивает измерение по каждой фазе, последовательно, без каких-либо изменений подключения к трансформатору
- Автоматическое намагничивание и размагничивание сердечника
- Сверхбыстрый цикл измерения
- Автоматическая корректировка результатов
Измеритель дисперсии сопротивления КЗ ETP-4
Автоматический блок, полностью управляемый компьютером, измеряет:
- Дисперсию сопротивления КЗ для оценки геометрии обмоток
- Ток короткого замыкания
Технические характеристики
|
Испытательный сигнал
|
|
|
Испытательный сигнал
|
0-200V
|
|
Максимальный ток
|
4 А
|
|
Измерительное напряжение
|
|
Диапазон
|
от 0 до 250 V
|
|
Разрешение
|
0,1 V
|
|
Точность
|
± 2%
|
|
Диапазон тока/импеданса
|
|
Канал 1 (основной)
|
Автоматический выбор от 0,1 мА до 2 А
|
|
Диапазон тока/импеданса
|
|
Диапазон
|
Разрешение
|
Импеданс
|
Ошибка
|
|
0,6 А
|
1 мА
|
100 Ω
|
± 5%
|
|
6 А
|
10 мА
|
1 КΩ
|
± 5%
|
| |
|
|
|
|
Каждый блок может работать как в составе системы, так и полностью отдельно.
