Прибор для измерения параметров силовых трансформаторов "Коэффициент-3"

Описание в PDF

Госреестр 58906-14
Межповерочный интервал 12 месяцев
Производитель НИИЭМП
Производство: Россия

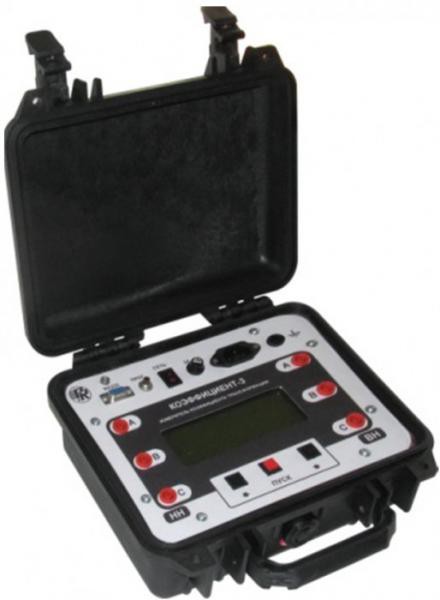

Измеритель параметров трансформаторов Коэффициент-3

Микропроцессорный прибор «Коэффициент-3» предназначен для контроля параметров мощных трансформаторов и применяется для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Микропроцессорный измеритель «Коэффициент-3» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять коэффициент трансформации трансформаторов всех схем и групп соединений по ГОСТ 30830 одновременно по трём фазам.

Измеритель может использоваться в качестве многоканального вольтметра переменного тока, при этом каналы UвнA, UвнB и UвнC гальванически изолированы от каналов UннA, UннB и UннC.

Измеритель имеет энергонезависимую память и обеспечивает хранение 1000 результатов измерения. Подключение к персональному компьютеру осуществляется через гальванически изолированный интерфейс RS232.

Ближайший зарубежный аналог – измеритель DTR 8500 фирмы «Chauvin Arnoux», Франция.

Технические характеристики:

6 гальванически изолированных вольтметров (схема соединения “треугольник”);
диапазон измерения коэффициента трансформации от 1 до 10000;
измерение напряжения от 50мВ до 500В в диапазоне частот от 45 до 65Гц;
ручной или автоматический выбор предела измерения;
программируемое время измерения от 10 до 60 секунд с шагом 1 секунда;
энергонезависимая память для 1170 результатов измерений;
гальванически изолированный интерфейс RS232 для подключения к компьютеру;
герметичный корпус с защитой класса IP-67 и габаритными размерами 270х246х124 мм.

Измеряемая величина	Диапазон измерений	Допускаемая основная погрешность измерений, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В Каналы измерения: UвнA, UвнB , UвнC, UннA, UннB, UннC 50-500	50-500
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В Каналы измерения: UннA, UннB, UннC	5-50
	0,5-5
	0,05-0,5
Коэффициент трансформации (Kт) (при испытательном напряжении 220В)	0,44-4,4
	4,4-44
	44-440
	440-4400
Коэффициент трансформации (Kт) (при испытательном напряжении 380В)	0,76-7,6
	7,6-76
	76-760
	760-7600

1. Измеритель коэффициента трансформации «КО-ЭФФИЦИЕНТ-3» 1 шт.
2. Кабель сетевой к персональному компьютеру 1 шт.
3. Кабель для подключения к ПК 1 шт.
4. Руководство по эксплуатации (с методикой поверки) 1 шт.
5. Программное обеспечение «Коэффициент_v.1» 1 шт.
6. Сумка 1 шт.
