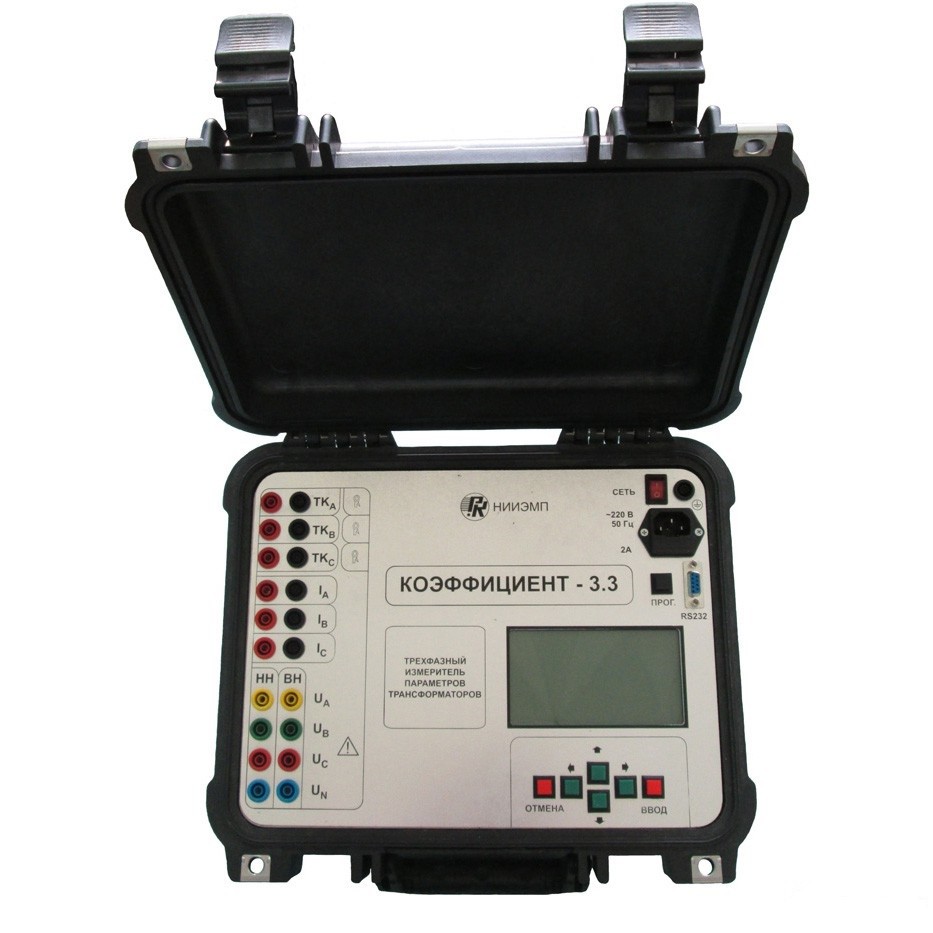

| Измеряемая величина |
Диапазон измерения |
Пределы и вид допускаемой основной погрешности измерения |
| Действующее (среднеквадратическое) значение переменного напряжения UВН, В |
50-500 |
Относительная ± [0,25 + 0,025 · (UK / U – 1)] % |
| Действующее (среднеквадратическое) значение переменного напряжения UНН, В |
0,5-5 |
Относительная ± [0,25 + 0,025 · (UK / U – 1)] % |
| 5-50 |
| 50-500 |
| Коэффициент трансформации |
от 0,1*UВН/UНН
до UВН/(0,1*UНН |
Относительная ± [0,5 + 0,05 · (KT / KTН – 1)] % |
| Действующее (среднеквадратическое) значение тока I, А |
0,002-0,02 |
Относительная ± [0,25 + 0,025 · (IK / I – 1)] % |
| 0,02-0,2 |
| 0,2-2 |
| 2-20 |
| 20-200 (клещи токовые) |
Относительная ± [1,0 + 0,1 · (IK / I – 1)] % |
| 200-2000 (клещи токовые гибкие) |
Относительная ± [1,0 + 0,1 · (IK / I – 1)] % |
| Угол фазового сдвига между напряжением и током Δϕ, ° |
от -180 ° до +180 ° |
Абсолютная ± [0,25 + 0,025 · (UKIK / UI)] ° |
| Потери холостого хода (Активная электрическая мощность) P, Вт (λ=1,0) |
от 0,1I*0,1U до I*U (0,02А, 0,2А,2А, 20А) |
Относительная ± [0,25 + 0,025 · (PK / P – 1)] % |
| Потери холостого хода (Активная электрическая мощность) P, Вт (λ=0,5L…1,0…0,5C) |
|
Относительная ± [1,0 + 0,1 · (PK / P – 1)] % |
| Потери холостого хода (Активная электрическая мощность) P, Вт (λ=0,2L…1,0…0,2C) |
Относительная ± [2,0 + 0,2 · (PK / P – 1)] % |
| Коэффициент мощности λ |
от -1,0 до +1,0 |
Абсолютная ± 0,05 |
| Частота переменного тока f, Гц |
от 45 до 65 |
Абсолютная ± 0,05 Гц |
| Сопротивление короткого замыкания (Полное электрическое сопротивление) Z, Ом |
от Uн/Iк до Uк/Iн (0,02А, 0,2А,2А, 20А) |
Относительная ± [0,5 + 0,05 · (Z / ZH – 1)] % |
| от Uн/Iк до Uк/Iн (200А) |
Относительная ± [1,5 + 0,15 · (Z / ZH – 1)] % |
| от Uн/Iк до Uк/Iн (2000А) |
Относительная ± [1,5 + 0,15 · (Z / ZH – 1)] % |
| Xн и Xк – начальная и конечная точки диапазона измерения соответственно. |
| Параметр |
Значение |
| Общие характеристики |
| Время измерения |
не более 1 с |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах диапазона рабочих температур |
не более пределов допускаемой основной погрешности измерений |
| Электропитание измерителя |
от сети переменного тока |
| Максимальная потребляемая мощность от сети электропитания |
не превышает 15 ВА |
| Время обеспечения технических характеристик по истечении времени установления рабочего режима |
не более 30 мин |
| Продолжительность непрерывной работы измерителя |
не менее 16 ч. Время перерыва до повторного включения не менее 30 мин |
| Хранение результатов измерений |
200 |
| Изоляция измерителя в нормальных условиях применения выдерживает |
в течение 1 мин без пробоя и перекрытия изоляции действие испытательного напряжения переменного тока частотой 50 Гц и действующим значением 1,5 кВ |
| Сопротивление изоляции в нормальных условиях применения |
не менее 20 МОм |
| Сопротивление защитного заземления |
не более 0,1 Ом |
| Степень защиты оболочки измерителя |
по ГОСТ 14254-96 - IP40. Категория монтажа I, степень загрязнения 1 |
| Измеритель соответствует |
I классу защиты обслуживающего персонала от поражения электрическим током по ГОСТ Р МЭК 536 |
| Габаритные размеры измерителя |
не более 270х246х124 мм |
| Габаритные размеры измерителя в упаковке |
не более 410х320х160 мм |
| Масса измерителя (без токовых клещей) |
не более 3 кг |
| Масса измерителя в основной комплектности в транспортной таре |
не более 6 кг |
| Условия эксплуатации |
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм. рт. ст.)
- напряжение питающей сети переменного тока, В
- частота питающей сети, Гц |
20±5
30-80
84-106 (630-795)
220±4,4
50,0±0,5 |
Рабочие условия применения:
- температура окружающего воздуха – стандартное исполнение, °С
- температура окружающего воздуха – северное исполнение, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм. рт. ст.)
- напряжение питающей сети переменного тока, В
- частота питающей сети, Гц |
от +5 до +40
от -20 до +45
до 90 (при 30 °С)
84-106,7 (630-800)
220±22
50±1 |
