- Госреестр 59159-14
- Межповерочный интервал 12 месяцев
- Производитель Omicron
- Производство: Австрия

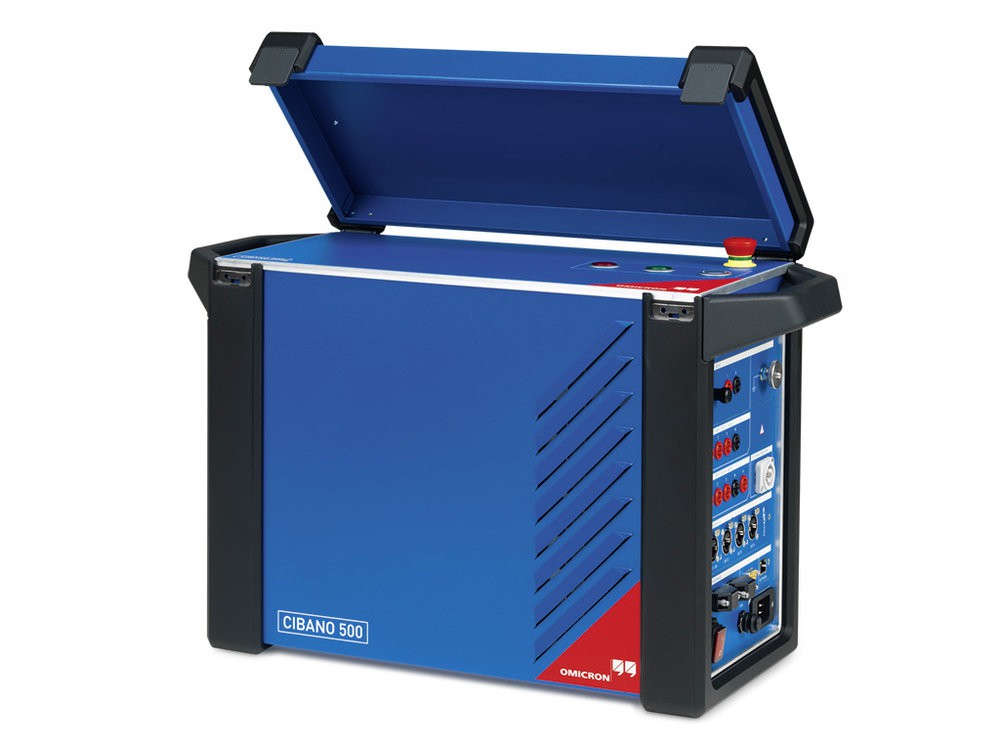

Omicron CIBANO 500
Испытательная система «3 в 1» для высоковольтных выключателей среднего и высокого напряжения
Система для испытаний высоковольтных выключателей CIBANO 500 объединяет прецизионный микроомметр, анализатор времени замыкания/размыкания, а также источник питания обмотки электродвигателя в одном приборе. Это позволяет проводить испытания высоковольтных выключателей даже при отсутствии станционной батареи.

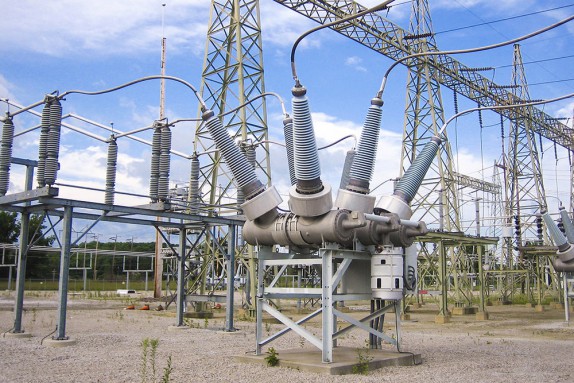

С системой «3 в 1» вы можете проводить испытания всех типов высоковольтных выключателей среднего и высокого напряжения (колонковые и баковые выключатели). Отличительной особенностью системы является уникальная технология подключения, которая существенно сокращает объем работ по монтажу проводов и затраченное на это время. Кроме того, программное обеспечение для управления первичными испытаниями Primary Test Manager (PTM) от компании OMICRON обеспечивает удобную эксплуатацию системы и формирует четкий и понятный сводный отчет о всех проведенных испытаниях.
Инновационное вспомогательное оборудование может использоваться для расширения объема испытаний, а также для повышения удобства и безопасности в процессе испытаний.
Применение
Для всех силовых выключателей система CIBANO 500 позволяет проводить 5 стандартных испытаний:
- Измерение статического сопротивления контактов на уровне мкОм
- Испытания времени замыкания/размыкания
- Анализ состояния обмотки и тока электродвигателя
- Проверка минимальных параметров срабатывания
- Испытание в состоянии пониженного напряжения
| Испытание масляных выключателей | Есть |
| Испытание элегазовых выключателей | Есть |
| Испытание вакуумных выключателей | Есть |
| Диапазон измерения сопротивления контактов | 0,1 мкОм - 200 мОм |
| Количество каналов контроля | 4 |
| Измерение линейных перемещений | Есть |
| Источник питания переменного/постоянного тока | Есть |
| Максимальный ток для проверки электромагнитов, А | 55 |
Функции измерения
контактных сопротивлений | Есть |
| Испытание воздушных выключателей | Есть |
| Испытательный ток для измерения сопротивления контактов, А | 100 |
| Проверка минимального напряжения срабатывания | Есть |
| Управление электромагнитами | Есть |
| Вес | 20 кг |
| Длина | 580 мм |
| Ширина | 386 мм |
| Высота | 229 мм |
Аппаратные средства
1 × CIBANO 500 без внешнего модуля
Программное обеспечение
1 × ПО PTM
1 × Лицензия на испытание статического сопротивления контактов
1 × Лицензия на испытание времени включения/отключения
Кабели и принадлежности
8 × Зажимов типа «крокодил» с разъемом 4 мм (4 красных + 4 черных)
2 × Зажима Кельвина (3 красных разъема 4 мм; 1 черный разъем 4 мм)
12 × Гибких переходников для клемм
2 × Предохранительная заглушка
1 × Стандартный комплект измерительных кабелей:
1 × 6 м красный, 1 × 6 м черный, 3 × 1 м черный (2,5 мм2)
1 × Комбинированный кабель для выходов A , 6 м (4 × 2,5 мм²)
1 × Комбинированный кабель для выходов B, 6 м (5 × 2,5 мм²)
1 × Соединительный кабель для подключения Ethernet 3 м
1 × Кабель заземления (зеленый/желтый) 6 м (6 мм2)
1 × Кабель электропитания CIBANO 500
1 × Мягкая сумка для небольших принадлежностей
1 × Транспортный чемодан CIBANO 500 с колесиками
1 × CIBANO 500 DVD
1 × Руководство «Начало работы с CIBANO 500»
