Контроль технического состояния высоковольтных выключателей до 3-х разрывов

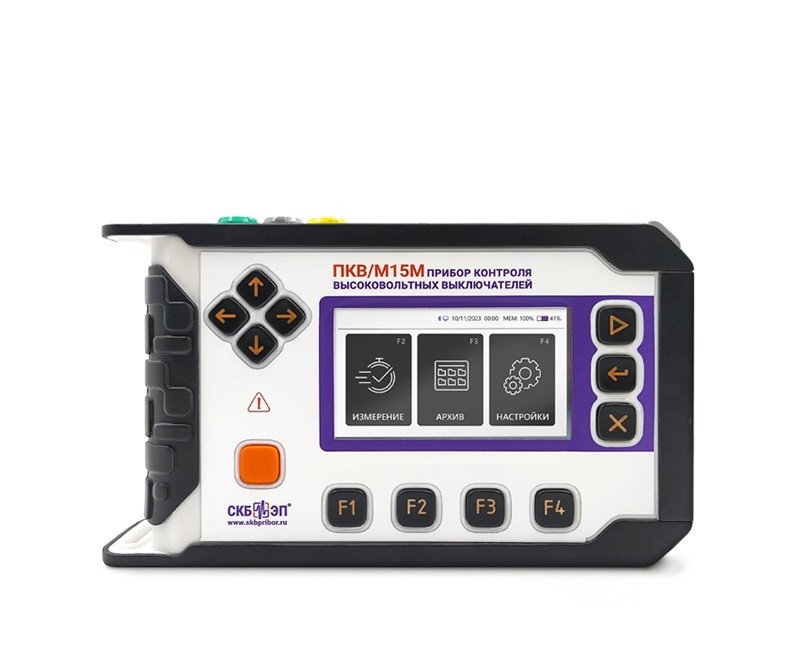

ПКВ/М15М – новая современная разработка СКБ ЭП в линейке приборов группы ПКВ
ПКВ/М15М заключил в себе лучшее от своих предшественников, сочетая быстродействующую базу и уникальные функции в компактном корпусе.
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства до 220 кВ.
С помощью ПКВ/М15М возможно локализовать проблемный участок объекта и определить различные дефекты, такие как:
- затягивание времени операции отключения или включения;
- разновремённость срабатывания полюсов;
- сильный дребезг контактов;
- недостаточный вжим контактов;
- повторное замыкание контакта при отключении;
- затирание в механизме привода;
- неисправность буфера (демпфера) отключения;
- износ пружин внутри дугогасительных камер и др.
Одной из "фишек" прибора стала возможность запуска на измерение по "сухому контакту", что востребовано при диагностике выключателей производства TAVRIDA ELECTRIC.
Измерение параметров времени (до 10 с), скорости (до 20 м/с) и хода (до 900 мм)
Существует множество нюансов при проведении измерений на выключателях. При этом временные характеристики зарегистрировать достаточно просто для любого типа выключателя – никакие дополнительные приспособления здесь не нужны. Но для получения характеристик хода и скорости требуются специальные датчики.
ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов группы ПКВ.
В дополнительной комплектации (по заказу), для контроля параметров скорости и хода, с прибором могут быть поставлены 3 типа датчика на выбор:
- линейный ДП12 – для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1 ÷ 900 мм. Разрешение 0,5 мм, точность ±1 мм.
- угловой ДП21 – для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0 ÷ 360°. Разрешение 0,09°, точность ±0,56°;
- реостатный ДП32 – для измерения линейного перемещения подвижной части высоковольтного выключателя до 20 мм. Больше необходим для вакуумных выключателей. Разрешение 0,1 мм, точность ±0,1 мм.
Адаптивность под разные модели выключателей
Адаптивность ПКВ/М15М реализуется для счет большого набора специальных крепежных приспособлений для установки датчиков, что делает его универсальным прибором под любой объект.
При выборе датчика (см. пункт выше) и крепежного приспособления необходимо ориентироваться на тип выключателя и марку объекта. Условно для комплексного заказа существуют два комплекта крепежных приспособлений:
- Стандартный набор – покрывает большинство выключателей российского и советского производства.
- Дополнительный набор – предназначен для установки на высоковольтные выключатели, в основном, зарубежного производства. Возможно штучное приобретение.
Для подбора необходимых крепежных приспособлений реализован специальный и удобный инструмент – см. здесь.
Специальные режимы запуска на измерение
Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают различные обстоятельства при диагностике:
- Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
- Запуск по "сухому контакту" – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, у которых управление электромагнитным приводом осуществляется через специальный блок посредством замыкания "сухого контакта".
При этом были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:
- Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток.
- Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.
Проверка в простых операциях и сложных циклах
Прибор оборудован силовым коммутатором с током 20А для управления приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет проводить диагностику как в простых операциях, так и сложных циклах, в том числе и ресурсные испытания.
Для настройки доступны операции: О, В, ОВ, ОВО, ОВО-В, ОВО-ВО, а также возможность задачи длительности операции, задержки и паузы.
Дополнительно ПКВМ/15М может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний при пониженном напряжении в простых циклах и сложных операциях с определением величины минимального напряжения срабатывания. Рабочий ток ПУВ-регулятора в 35А может закрыть некоторые дополнительные потребности при диагностике.
Результаты в формате измеренных и рассчитанных параметров
Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.
В результатах приводятся такие данные, как:
- параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
- параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
- параметры скорости: скорость при коммутации, расчет скорости на разных участках.
Обработка и передача данных в мобильное приложение (в разработке!)
ПКВ/М15М – самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на сенсорном дисплее. В будущем будет реализовано специальное ПО для мобильных устройств, с помощью которого будет возможно управление прибором через приложение, передача результатов измерений по каналу Bluetooth и по каналу USB в облачный сервер. На данный момент ПО на стадии разработки.
Автономность и портативность
ПКВ/М15М встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а небольшие размеры и вес (габариты 250 х 150 х 60 мм / 1,3 кг) позволяют называть его мобильным измерительным прибором.
Встроенный аккумулятор ПКВ/M15М обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.
ПКВ/М15М создан для быстрой диагностики без дополнительного оборудования – с ним нет необходимости думать о наличии источника питания и удлинителя, кабеля зарядки или тяжелых сумок с комплектацией.
Широкий диапазон температуры эксплуатации и высокая степень защиты
ПКВ/М15М охватывает широкий температурный диапазон от -20°C до +55°C, что позволяет использовать его в любом климатическом поясе. Теплоизоляция защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева, а степень защиты от окружающей среды IP 54 позволяет работать даже в местах, подвергающихся попаданию дождя.
