Стенд ЛЭИС-3 предназначен для проведения периодических эксплуатационных испытаний средств индивидуальной защиты от поражения электрическим током персонала, работающего по обслуживанию и ремонту электрооборудования и сетей до 1000 В без снятия напряжения.
Особенности:
- Стенд ЛЭИС-3/100 удовлетворяет требованиям ГОСТ и нормативно-техническим требованиям.
- Питание стенда осуществляется от сети переменного тока 220В частотой 50 Гц, максимальный потребляемый ток 5А.
- Время непрерывной работы каждого вида испытаний не нормируется.
- Регуляторы напряжения обеспечивают плавное ручное регулирование.
- Все органы управления и контроля имеют надписи с указанием назначения.
- Предназначен для эксплуатации при следующих значениях климатических факторов:
- Температуре окружающего воздуха от минус 10 до плюс 40 °С.
- Относительной влажности воздуха до 90 % при плюс 30 °С.
- Атмосферном давлении 84,0-106,7 кПа (630-800 мм рт.ст.).
| Напряжение питания, В |
220 ± 20; 2 |
| Потребляемый ток, не более, кВА |
1,0 |
| Частота питающей сети, Гц |
50 ± 1 |
| Режим испытания |
200 В |
3 кВ |
15 кВ |
100кВ |
| Выходное напряжение переменного тока, кВ |
0,01…0,2 |
0,3 - 3 |
1,5 - 15 |
10 - 100 |
| Погрешность измерения напряжения переменного тока не более, % |
±3 |
| Сила переменного тока на выходе, мА |
- |
0,3-10 |
- |
| Погрешность измерения силы переменного тока, не более, % |
±3 |
| Заливка воды в диэлектрические изделия |
ручная |
| Отпускание в ванну с водой и подъем испытуемых изделий из ванны |
ручное |
|
Количество одновременно испытываемых объектов, шт.
|
Боты
2
|
Перчатки
4
|
Галоши
4
|
| Габаритные размеры блока управления, Д*Ш*В, не более, мм |
350*400*700 |
| Масса блока управления, не более, кг |
30 |
| Габаритные размеры высоковольтного блока, Д*Ш*В, не более, мм |
400*300*800 |
| Масса высоковольтного блока, не более, кг |
95 |
| Размеры испытательной ванны Д*Ш*В, не более, мм |
550*410*450 |
| Масса испытательной ванны, не более, кг |
10 |
| Материал ванны |
нержавеющая сталь |

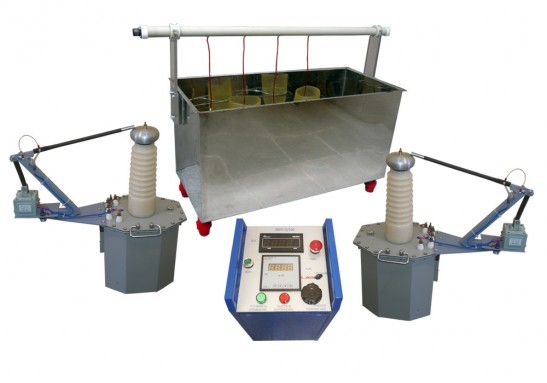

1. Блок управления - 1 шт.;
2. Испытательная ванна - 1 шт.;
3. Блок высоковольтный YDGZ2-3/50 - 1 шт.;
4. Кабель измерительных сигналов 4 м - 1 шт.;
5. Кабель светильника и блокировки 4 м - 1 шт.;
6. Провод высоковольтный 3 м - 1 шт.;
7. Провод высоковольтный 1,5 м - 1 шт.;
8. Провод заземления 5 м - 2 шт.
