Стенд высоковольтный стационарный СКАТ-СВС -100Ц

Описание в PDF

Стенд высоковольтный стационарный СКАТ-СВС -100Ц

Госреестр 89524-23
Межповерочный интервал 24 месяца
Гарантия 18 месяцев
Производитель СКАТ
Производство: Россия

СКАТ-СВС-100Ц предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 50 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

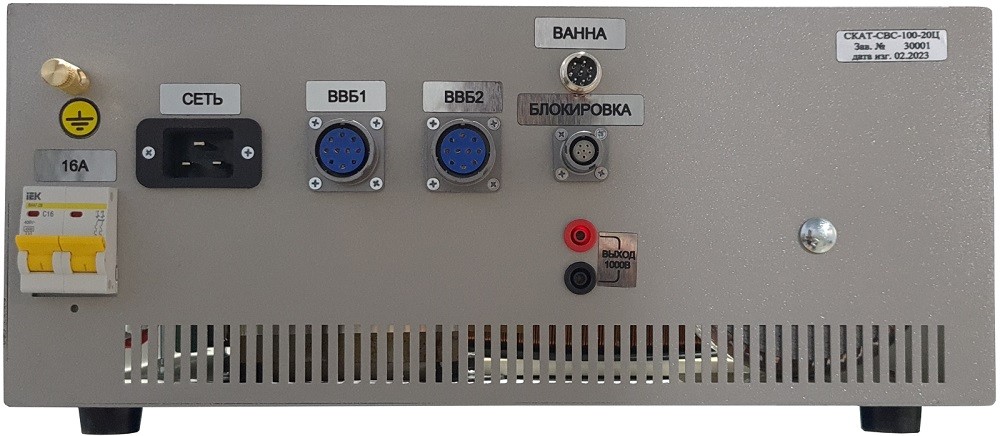

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

Стенд имеет встроенное программное обеспечение.

Характеристики		Значения
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В		от 20 до 1000
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ		от 1 до 20
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ		от 1 до 50
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ		от 5 до 100
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %		±3
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА		от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА		от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА		от 1 до 40
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА		от 1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %		±(2,0+0,1·((Iм/I)-1))*
Общие характеристики
Параметры питающей сети	напряжение переменного тока, В	от 198 до 242
	частота переменного тока, Гц	от 49 до 51
Максимальная полная мощность, потребляемая стендом, В‧A, не более		2500
Количество внешних источников высокого напряжения		2
Количество каналов измерения силы тока при работе с ванной испытательной		4
Габаритные размеры средства измерений, мм, не более, Д х Ш х В	Блок управления	490 х 380 х 200
	Блок высоковольтный 50кВ	370 х 375 х 650
	Ванна испытательная	825 х 270 х 760
Масса средств измерений, кг, не более, Д х Ш х В	Блок управления	23
	Блок высоковольтный 50кВ	36
	Ванна испытательная	19
Условия эксплуатации	температура окружающей среды, °С	от +10 до +40
	относительная влажность при температуре +25 ºС, %, не более	80
	атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ в нормальных условиях применения, ч, не менее		8000
Средний срок службы, лет, не менее		10

1. Блок управления - 1 шт.;
2. Высоковольтный блок 50 кВ - 2 шт.;
3. Ванна испытательная - 1 шт.;
4. Кабель межблочный - 2 шт.;
5. Кабель высоковольтный - 1 шт.;
6. Кабель измерительный - 1 шт.;
7. Комплект кабелей для испытаний до 1000 В - 1 шт.;
8. Провод заземления - 3 шт.;
9. Кабель сетевой - 1 шт.;
10. Вилка разъема для подключения сигнальных цепей - 1 шт.;
11. Паспорт - 1 шт.;
12. Руководство по эксплуатации - 1 шт.
