- Госреестр 72368-18
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель ХарьковЭнергоПрибор

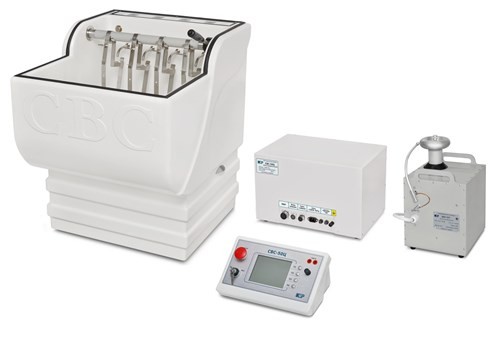

СВС-50Ц - стенд высоковольтный стационарный (CBC-50-Ц, СВС50Ц)
Оборудование Стенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.)
СВС-50Ц - стенд стационарный высоковольтный
Назначение СВС 50 Ц
Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.
Стенд позволяет проводить испытания:
- Резиновых диэлектрических перчаток
- Резиновых диэлектрических бот и галош
- Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Условия эксплуатации СВС50Ц
- Температура окружающего воздуха, ˚С от 10 до 35
- Относительная влажность воздуха при температуре +25˚С, %, не более 80
- Атмосферное давление, мм рт. ст. от 630 до 800
Технические характеристики СВС-50Ц
|
Общие данные
|
|
Напряжение питающей сети переменного тока
|
220 В±10%
|
|
Частота питающей сети
|
50±1 Гц
|
|
Максимальное напряжение испытательной ванны (50 Гц)
|
15 кВ
|
|
Максимальное напряжение внешнего источника высокого напряжения
|
50 кВ
|
|
Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В
|
±3%
|
|
Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ
|
±3%
|
|
Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ
|
±3%
|
|
Приведенная погрешность измерения напряжения в диапазоне от 10 до 50 кВ
|
±3%
|
|
Диапазон измерения токов утечки в режиме испытательной ванны
|
0,3-7,5 мА
|
|
Диапазон измерения токов утечки в режиме БВИ-50
|
0,3-10,0 мА
|
|
Приведенная погрешность измерения токов
|
±3%
|
|
Количество мест для проведения испытания
|
4
|
|
Потребляемая мощность блока управления
|
Не более 20 Вт
|
|
Потребляемая мощность стенда
|
Не более 0,9 кВт
|
|
Масса источника высокого напряжения БВИ-50
|
Не более 35 кг
|
|
Габаритные размеры блока управления
|
316х187х132 мм
|
|
Габаритные размеры испытательной ванны
|
700х795х865 мм
|
|
Габаритные размеры внешнего источника высокого напряжения БВИ-50
|
346х280х658 мм
|
|
Средний срок службы
|
10 лет
|
Физические характеристики
Масса источника высокого напряжения БВИ-50 Не более 35 кг
Габаритные размеры блока управления 316х187х132 мм
Габаритные размеры испытательной ванны 700х795х865 мм
Габаритные размеры внешнего источника высокого напряжения БВИ-50 346х280х658 мм
