Назначение высоковольтной испытательной лаборатории ВИЛ СЭТ-100:
Стационарная высоковольтная лаборатория ВИЛ СЭТ-100 предназначена для выполнения периодических и внеочередных испытаний средств защиты (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100кВ. Дополнительно возможно расширить функционал высоковольтной лаборатории испытаниями трансформаторного масла, автоматических выключателей, силовых трансформаторов, ОПН, разрядников и механическими испытаниями лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.
Описание высоковольтной испытательной лаборатории ВИЛ СЭТ-100:
Стационарная лаборатория испытаний средств защиты ВИЛ СЭТ-100 состоит из 3 основных стендов, которые могут функционировать независимо друг от друга, а также как единая система. Состав лаборатории оптимизирован для удобства персонала и имеет минимальное количество органов управления: единый центр управления и обработки результатов измерений состоящий из пультов управления и компьютера. Абсолютно электробезопасный пульт управления с ЖКИ дисплеем и отображением буквенно-цифровой информации, с передачей данных в блок управления по инфракрасному каналу без соединительных проводов и далее в компьютер. Конструкция блоков управления в международном формате «Евроконструктив 19”» с возможностью установки в стойку.
Электронная регистрация результатов испытаний с последующей автоматической передачей данных на компьютер, расстановкой данных в текст готового шаблона и распечаткой протоколов испытаний с возможностью передачи данных в удаленную базу данных по сети. Программное обеспечение «Регистратор СЭТ-ЛАБ» представляет собой программу работы с оборудованием и базу данных результатов. Оператора может создавать собственные программы испытаний (до 19шт). Также, имеется возможность работать в ручном режиме управления путем снятия показаний параметров, или по принципу «годен – не годен».
Измерение 2-мя типами приборов: цифровая индикация на ЖКИ дисплее и стрелочная.
Высокоэффективная система имеет минимальное время подготовки цикла испытания. Основные программы испытаний СИЗ находятся в меню пульта системы, и во время выполнения автоматического испытания оператор может не контролировать процесс, а готовить следующее изделие. Работа оператора в 3 шага:
1. Закрепил изделие;
2. Запустил нужную программу испытаний (боты/перчатки/инструмент и т.д.);
3. Распечатал или сохранил в базу данных протокол испытаний.
Высоковольтная испытательная лаборатория ВИЛ СЭТ-100 отвечает требованиям Декларации Таможенного союза о соответствии ТР ТС 004/2011, ТР ТС 020/2011; Получен Сертификат соответствия требованиям ГОСТ Р.
В состав высоковольтной испытательной лаборатории ВИЛ СЭТ-100 входят следующие стенды:
1. СТЕНД для испытаний средств защиты и инструмента напряжением до 15 кВ;
2. СТЕНД для испытаний указателей напряжения до 1000В;
3. СТЕНД для испытания изолирующих штанг, изоляторов и электрооборудования напряжением до 100Кв;
Испытательная лаборатория по требованию Заказчика может дополнительно комплектоваться:
4. СТЕНД для испытания трансформаторного масла до 100кВ;
5. СТЕНД испытание силовых трансформаторов;
6. СТЕНД испытания автоматических выключателей;
7. СТЕНД механических испытаний лестниц, когтей, лазов, канатов и т.д.;
8. СТЕНД испытания вентильных разрядников и ограничителей перенапряжения до 10 кВ.
Технические характеристики стенда испытаний средств защиты до 15кВ
| Характеристики |
Значения |
| Наибольшее рабочее переменное напряжение |
0 - 15кВ, (регулируется с дискретой 25 В) |
| Диапазон измеряемых токов утечки, не менее |
0,1 - 10 мА |
| Электронный способ регулировки напряжения |
(без ЛАТРа) |
| Вывод информации 2-мя типами приборов |
цифровая индикация и стрелочная |
| Относительная погрешность измерения напряжения, не более |
3% |
| Возможность программирования скорости подъёма и спада напряжения, времени испытаний |
| Режимы управления |
1. ручной (оператор задает напряжение, макс. ток и время испытаний);
2. полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий);
|
Автоматизированный стенд испытаний указателей напряжения до 1000в. Предназначен для испытания различный указателей напряжения, применяемых при эксплуатации сетей до 1000в. Испытания проходят в автоматическом или ручном режиме.
| Характеристики |
Значения |
| Напряжение питания стенда |
220 В 50 Гц |
| Диапазоны испытательных напряжений промышленной частоты |
0 - 3 кВ. постоянное напряжение;
0 - 2,5 кВ. переменное напряжение;
|
| Мощность |
500Вт |
| Электронный способ регулировки (без ЛАТРа) позволяет плавно изменять значение напряжение с дискретой 1В |
| Погрешность измерения напряжения, не более |
3% |
| Диапазон измеряемых токов утечки |
0 - 50 мА |
| Возможность программирования скорости подъёма и спада напряжения, времени испытаний |
| Режимы управления |
1. ручной (оператор задает напряжение, макс. ток и время испытаний)
2. полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий)
|
3. Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 100 кВ: предназначен для проверки изолирующих штанг, токоизмерительных клещей, изолирующих клещей, изоляторов, указателей ВН и электрооборудования. Проводит испытания в автоматическом режиме, при этом оператор необходим только для крепления изделия. После нажатия кнопки «пуск» стенд в автоматическом режиме проведет испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол.
| Характеристики |
Значения |
| Напряжение питания стенда |
220 В 50 Гц |
| Рабочее переменное напряжение |
0 - 100кВ (регулируется с дискретой 25 В) электронный способ регулировки напряжения (без ЛАТРа) |
| Максимальный выходной ток |
0-10 мА |
| Погрешность измерения напряжений, промышленной частоты, не хуже |
3% |
| Режимы управления |
1. Ручной (оператор задает напряжение, макс. ток и время испытаний);
2. Полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий)
|
4. Стенд испытания трансформаторного масла: предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков до 100 кВ. Установка полностью автоматизирована. Выполняются процессы перемешивания, циклы испытаний и рассчитываются результаты. Система в автоматическом режиме без участия человека проводит цикл испытаний и индуцирует среднее напряжение пробоя, коэффициент вариации, температуру в помещении.
| Характеристики |
Значения |
| Напряжение питания стенда |
220 В 50 Гц |
| Наибольшее рабочее переменное напряжение |
100 кВ |
| Синусоидальная форма испытательного напряжения |
| Режим управление |
ручной или автоматический |
| Автоматическая фиксация результатов испытаний и расчет коэффициентов |
| Автоматическая передачи данных на компьютер, расстановка данных в текст и распечатка протоколов испытаний |
5. Стенд испытания автоматических выключателей: предназначен для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения. Выдача регулируемого тока. Измерение действующего значения тока и времени срабатывания проверяемого автомата. Автоматический контроль работоспособности основных узлов устройства при включении питания. Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
| Характеристики |
Значения |
| максимальный ток In |
2500 А |
| током перегрузки |
до 12 кА |
| диапазоны измерения силы переменного тока А |
от 0,025 до 25
от 0,25 до 250
от 2,5 до 2500
|
6. Стенд испытаний силовых трансформаторов предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
| Характеристики |
Значения |
| Испытание повышенным напряжением |
| Диапазон испытательных напряжений, кВ |
4…50 (100) |
| Погрешность измерения напряжений, не более |
3% |
| Ток срабатывания защиты по низкой стороне, не более |
30 А |
| Подъем напряжения |
ручной |
| Снятие напряжения |
ручное |
| Измерения тока и потерь холостого хода |
проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3 |
| Измерение коэффициента трансформации |
Измерения тока и потерь холостого тока проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3 |
| Измерение омического сопротивления обмоток постоянному току |
| Диапазон измерения сопротивления, Ом |
0,00001 – 10*5 |
| Погрешность измерения сопротивления, не более |
0,5% |
| Измерение сопротивления изоляции |
производится мегаомметром Е 6-24 |
7. Автоматизированный стенд механических испытаний предназначен для испытаний средств подмащивания: лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д. Стенд проводит испытания в автоматическом режиме при этом оператор необходим только для закрепления изделия в соответствующее приспособление. Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме плавно (с дискретой 1 кг) регулировать величину усилия и время испытаний. После нажатия кнопки «пуск» пневмоцилиндр создает необходимое усилие и выдает результат в базу данных компьютера и распечатает протокол.
| Характеристики |
Значения |
| Напряжение питания стенда |
220 В, 50 Гц |
| Максимальное испытательное усилие |
600 кг (регулируется с дискретой 1 кг.) |
| Режим управления |
полуавтоматический (оператор задает усилие и время испытаний) или полностью автоматический (по встроенным программам испытаний) |
| Максимальное количество программ |
до 19 + ручной режим управления |
| Автоматическая фиксация результатов испытаний |
| Возможность передачи данных на компьютер и распечатка протоколов испытаний |
| Низкий уровень шума |
8. Стенд испытания вентильных разрядников и ограничителей перенапряжения
| Характеристики |
Значения |
| Напряжение питания стенда |
220 В 50 Гц |
| Диапазон переменное напряжение |
0-100 кВ |
| Диапазон постоянное напряжение |
0-120 кВ |
| Диапазон измерения переменных токов |
0-2 мА |
| Диапазон измерения постоянны токов |
1-2000 мкА |
| погрешность измерений |
3% |
| Режим управление |
ручной или автоматический |
| Автоматическая фиксация результатов испытаний и расчет коэффициэнтов |
| Автоматическая передачи данных на компьютер, расстановка данных в текст и распечатка протоколов испытаний |
1. Автоматизированный стенд электрических испытаний средств защиты и электрооборудования напряжением до 15 кВ в составе:
-Высоковольтный блок - 1 шт.;
-Ванна №1 из нержавеющей стали с порошковой покраской для одновременного проведения испытаний средств защиты не менее 4-х штук перчаток или 4-х штук бот (по заказу возможна установка система полуавтоматического заполнения водой изделий и подъема каретки) - 1 шт.;
-Автоматическая сушка для испытанных средств индивидуальной защиты. Поддерживает заданную температуру сушильной камеры с программируемой температурой до 50° С, имеет принудительную продувку теплым воздухом, светодиодный цифровой дисплей, таймер. Вместимость 22 перчатки / 4 пары бот - 1 шт.;
-Сменные картриджи для загрузки испытуемых изделий - 1 шт.;
2. Автоматизированный стенд испытаний указателей напряжения до 1000 В в составе:
-Приспособление для испытания указателей - 1 шт.;
-Водяная кювета из нержавеющей стали с порошковой покраской №2 для испытания указателей - 1 шт.;
-Консольный стол для работы при испытаниях - 1 шт.;
3. Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 100 кВ в составе:
-Высоковольтный блок - 1 шт.;
-Приспособления для испытаний различного электрооборудования до 100 кВ (в том числе для изолирующих штанг) - 1 шт.;
4. Ограждение из алюминиевого профиля с хромированной защитной сеткой согласно плана помещения. Высота ограждения 2 м - 1 шт.;
5. Входная дверь с предупреждающим звуковым сигналом, световым табло и защитным конечным выключателем - 1 шт.;
6. Электрозамок с механической блокировкой - 1 шт.;
7. Электрошкаф автоматики силового питания 220в и комплект соеденительных кабелей - 1 шт.;

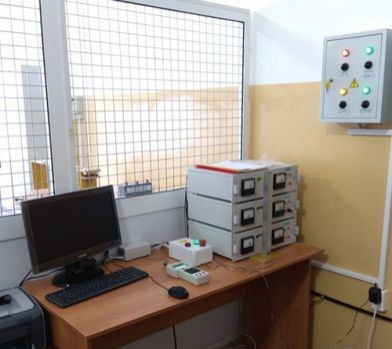

8. Место оператора в составе - 1 шт.:
-Стол оператора - 1 шт.;
-Стул - 1 шт.;
-Компьютер - 1 шт.;
-МФУ - 1 шт.;
-Блок связи с компьютером - 1 шт.;
-Программное обеспечение «Регистратор СЭТ-ЛАБ» - 1 шт.;
9. Стеллажи для хранения изделий - 2 шт.;
10. Шкаф для хранения средств индивидуальной защиты, используемых при проведении испытаний - 1 шт.;
11. Комплект средств индивидуальной защиты при проведении испытаний в составе:
-Пара перчаток - 2 шт.;
-Коврик диэлектрический - 1 шт.;
-Калоши - 1 шт.;
-Боты - 1 шт.;
-Штанга оперативная - 1 шт.;
-Аптечка - 1 шт.;
12. Комплект методик проведения высоковольтных, низковольтных - 1 шт.;
13. Комплект технической документации (схемы, чертежи) - 1 шт.
