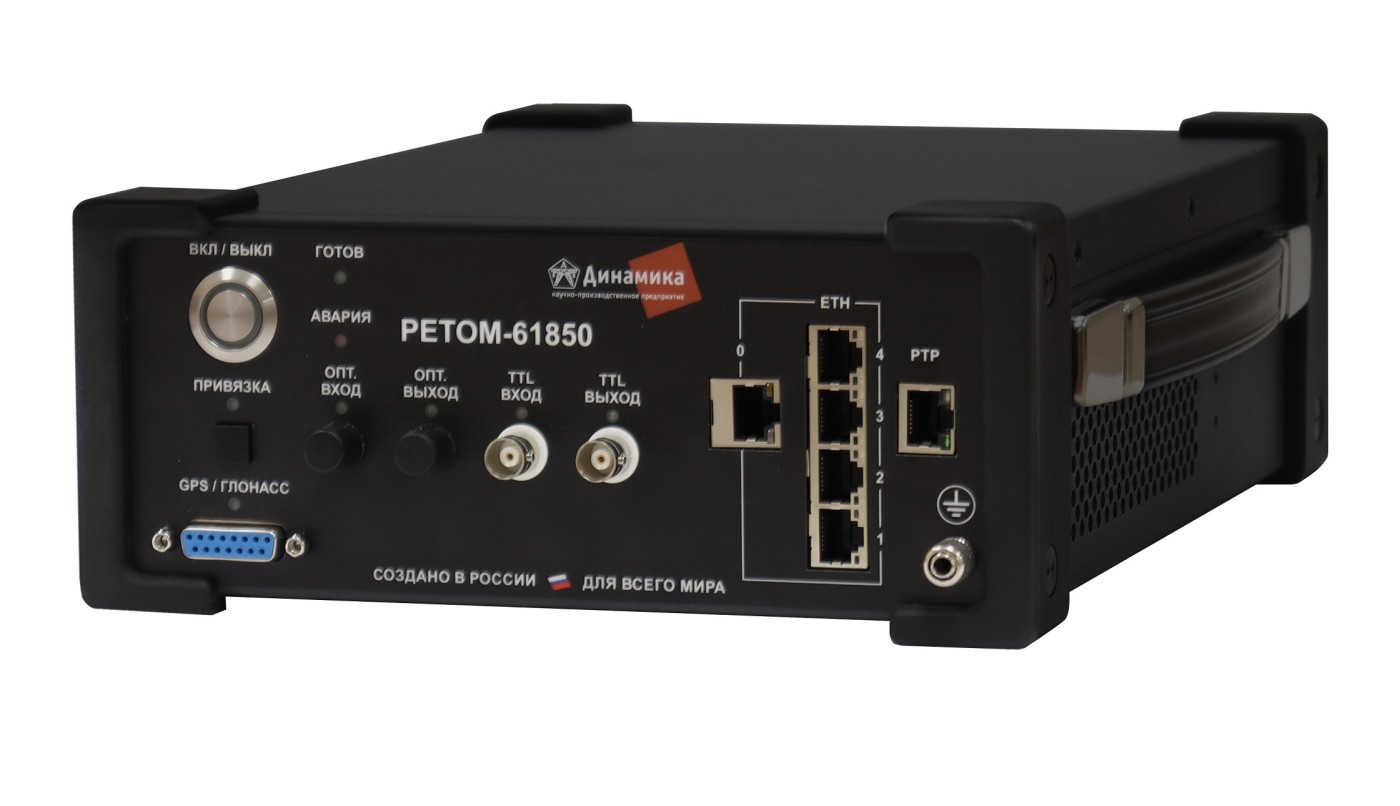

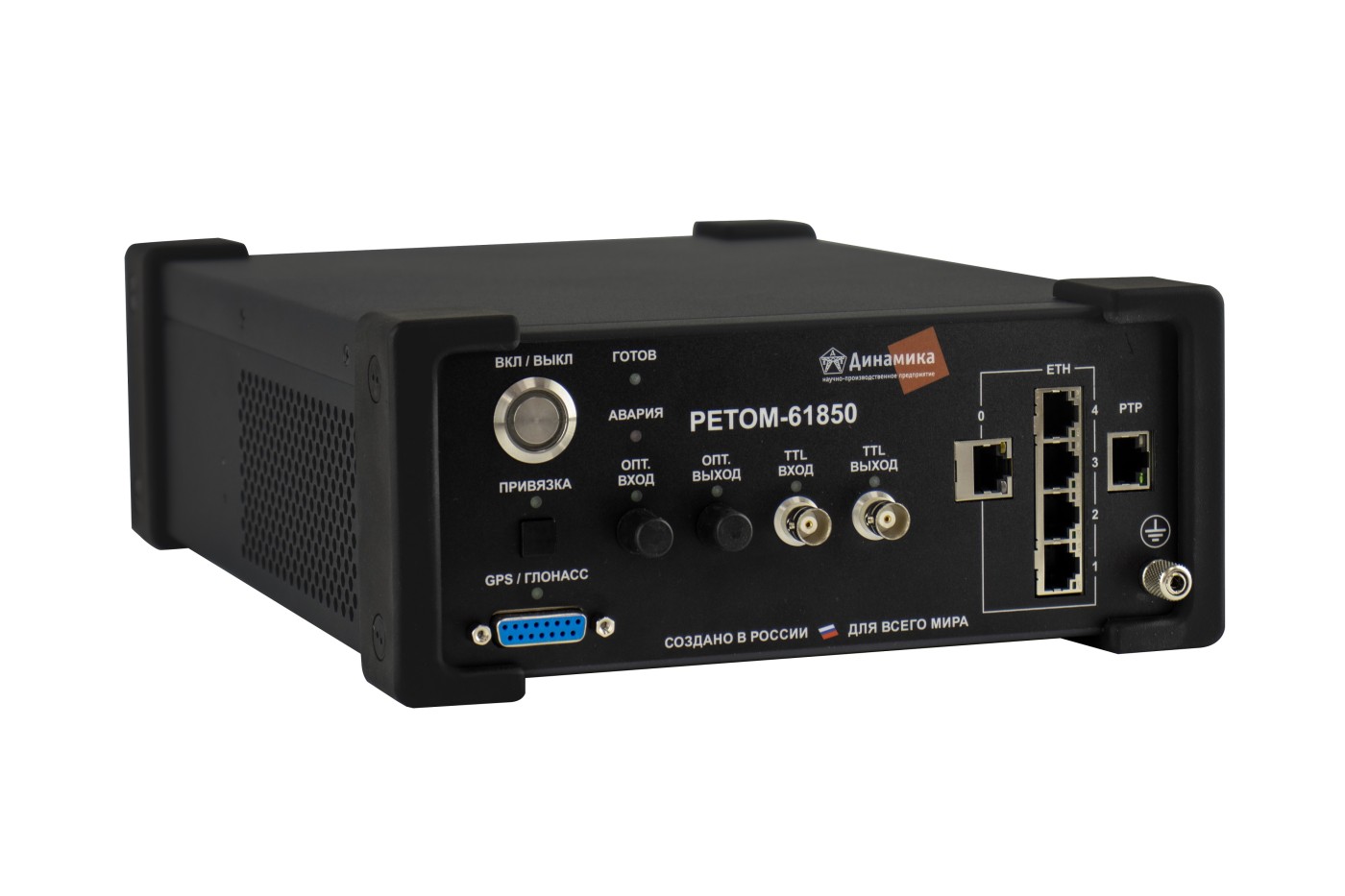

Устройство РЕТОМ-61850 предназначено для полноценного тестирования устройств РЗА, поддерживающих стандарт МЭК 61850. Работает как в автономном режиме, так и совместно с испытательным прибором РЕТОМ-61(51).
Основные возможности РЕТОМ-61850:
- автономный режим проверки устройств РЗА;
- обмен в реальном времени логическими сигналами с проверяемым устройством в виде GOOSE-сообщений, позволяющий пользователю получать и передавать выбранные логические сигналы для анализа;
- выдача токов и напряжений в цифровом виде (Sampled Values);
- обработка входящих и исходящих GOOSE-сообщений с одновременной выдачей и анализом входных потоков Sampled Values;
- синхронизация точного времени по протоколам SNTP(NTP), PTP (IEEE 1588), PPS, GPS;
- регистрация входного потока данных по Ethernet с реальными метками времени с дальнейшим отображением их на осциллограмме;
- совместная работа с испытательным устройством РЕТОМ 51(61) и с дополнительным блоком РЕТ-64/32, увеличивающим количество дискретных входов и выходов на 64 и 32 соответственно;
- 5 Ethernet портов, каждый из которых может настраиваться на прием и передачу GOOSE-сообщений и потоков Sampled Values.
Общие характеристики РЕТОМ-61850
|
Максимально количество портов Ethernet RJ-45, шт.
|
5
|
|
Максимальное количество оптических Ethernet портов, шт.
|
4
|
|
Скорость обмена данных, Мбит/с
|
100/1000
|
|
Поддержка виртуальных сетей VLAN
|
+
|
|
Синхронизация времени
|
SNTP(NTP), PTP (IEEE 1588), PPS, GPS
|
|
Дискретные входы, шт.
|
2
|
|
Дискретные выходы, шт.
|
4
|
|
Питание, В
|
~220
|
GOOSE-сообщения
|
Количество входных GOOSE-сообщений
|
128
|
|
Количество выходных GOOSE-сообщений
|
128
|
|
Количество логических входов и выходов
|
96
|
|
Собственное время обработки
|
< 1 мс
|
|
Время приемопередачи через сеть
|
Type 1A;Class P2/3 (61850-5)
|
Sampled Values 9-2 LE
|
Количество выходных потоков
|
4
|
|
Количество входных потоков
|
4
|
|
Номинальная частота сигнала, Гц
|
50; 60
|
|
Количество выборок за период номинальной частоты
|
80; 256
|
1. РЕТОМ-61850 - 1 шт.;
2. Комплект аксессуаров:
- Сумка РЕТОМ-61850 - 1 шт.;
- Кабель общего назначения КОН-04 - 6 шт.;
- Кабель информационный 1 - 2 шт.;
- Кабель информационный 2 - 2 шт.;
- Кабель интерфейсный КИ-61850М.51* - 1 шт.; * - использовать с прибором РЕТОМ-61 с №2001 вместо КИ-61850М.61
- Кабель интерфейсный КИ-61850М.61 - 1 шт.;
- Кабель низковольтный КНВ-61850М - 1 шт.;
- SFP Модуль SNR-SFP100-T (Витая пара. Разъем RJ-45.) - 1 шт.;
- SFP Модуль DEM-312GT2 (Оптический. Разъем LC) - 1 шт.;
- Переходник (Ø4 мм на Ø 1,8 мм) - 8 шт.;
- Кабель сетевой 10А, 250В (SCZ1) - 1 шт.
3. Комплект документации:
- руководство по эксплуатации - 1 экз.;
- паспорт - 1 экз.;
- ведомость ЗИП - 1 экз.;
- ведомость экплуатационных документов - 1 экз.;
4. Диск с программным обеспечением - 1 шт.;
5. Стандартное программное обеспечение:
-ручное управление независимыми источниками тока и напряжения;
-проверка реле тока;
-проверка реле напряжения;
-проверка реле частоты;
-программа проверки реле сопротивления;
-проверка реле мощности;
-универсальный секундомер-регистратор;
-модель энергосистемы;
-воспроизведение аварийных процессов записанных в COMTRADE-формате;
-генератор несинусоидальных сигналов.
Документы Устройство испытательное РЕТОМ-61850:
Цена по запросу
поверкa включена в стоимость
