- Госреестр 52125-18
- Межповерочный интервал 48 месяцев
- Гарантия 5 лет
- Производитель Динамика

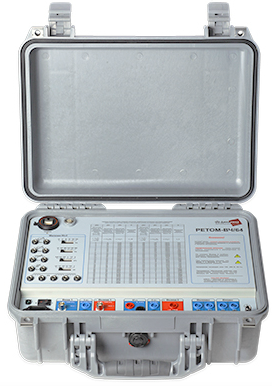

РЕТОМ-ВЧ/64 Устройство испытательное для проверки ВЧ-аппаратуры
Назначение РЕТОМ-ВЧ/64
Основой комплекса РЕТОМ-ВЧ является прибор РЕТОМ-ВЧ/64. Работая под управлением компьютера, прибор генерирует тестовые ВЧ сигналы напряжений, аналогичные тем, которые поступают на вход ВЧ защиты и ВЧ автоматики. Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга.
РЕТОМ-ВЧ/64 позволяет автоматически снимать характеристики, оформлять протоколы испытаний, архивировать их и т.д. Специальная программа формирует на дисплее компьютера виртуальную лицевую панель прибора РЕТОМ-ВЧ/64 и «рабочий стол», приспособленный для решения задач многофункциональной ВЧ лаборатории.
Результаты измерений оформляются в виде графиков и таблиц, в форме стандартных протоколов и по желанию пользователя могут быть распечатаны на любом принтере.
Отличительные особенности РЕТОМ-ВЧ/64:
- реализована возможность анализа сигналов с помощью встроенного осциллографа;
- увеличена скорость работы проверки панорамы сигналов с разрешением по спектру 1 Гц;
- улучшена помехоустойчивость и скорость передачи данных между прибором и ПК (связь осуществляется по каналу Ethernet);
- встроенный трансформаторный блок ВЧП-10;
- значительно снижены весогабаритные показатели;
- повышено удобство транспортировки прибора благодаря пластиковому корпусу.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ВЫХОД 2
|
|
Диапазон частот, Гц
|
40 – 60
|
|
Диапазон выдаваемых напряжений, В
|
0 – (1 – 120)
|
|
Максимальная выходная мощность, Вт, не менее
|
5
|
|
ВЫХОД 1
|
|
Диапазон частот, Гц
|
20 – 1200000
|
|
Диапазон выдаваемых напряжений , В
|
0 – (0,02 – 7)
|
НЧ – МУЛЬТИМЕТР(U нч, I нч)
|
Рабочий диапазон частот, Гц
|
0 – 4000
|
|
Предел измерения силы тока, А
|
1
|
|
Пределы измерения напряжения, В
|
3; 300
|
|
Пределы измерения уровня напряжения, дБн
|
12; 52
|
|
Входное сопротивление вольтметра, кОм, не менее
|
1000
|
|
Входное сопротивление амперметра, Ом, не более
|
1
|
ВХОД 1
|
Рабочий диапазон частот, Гц
|
20 – 1200000
|
|
Пределы измерения тока, А
|
0,1; 1
|
|
Пределы измерения напряжения, В
|
1; 100
|
|
Пределы измерения уровня напряжения, дБн
|
2; 42
|
ВЧ - ЧАСТОТОМЕР (ВХОД 1)
|
Диапазон измеряемых частот, Гц
|
20 – 1200000
|
МАГАЗИН RLC
|
МАГАЗИН R1
|
|
Номинальные значения сопротивления R1 мощностью 1 Вт
с погрешностью ± 1 %, Ом
|
10 ; 15 ; 2 0 ; 50 ; 100 ; 150 ;
|
|
Диапазон рабочих частот, кГц
|
0 – 1000
|
|
МАГАЗИН R2
|
|
Номинальные значения сопротивления R2 мощностью 30 Вт
с погрешностью ± 1 %, Ом
|
75; 240; 280; 310; 330; 450;
|
|
Диапазон рабочих частот, кГц
|
0 – 1000
|
|
МАГАЗИН С1
|
|
Номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В с погрешностью ± 2 %, нФ
|
2,2; 3,2; 4,4; 4,7; 6,4; 7;
|
|
Диапазон рабочих частот, кГц
|
0,2 – 1000
|
|
МАГАЗИН L 1
|
|
Номинальные значения индуктивности с погрешностью ± 5 %, мГн
|
0,2 5 ; 0,5; 0,6; 1,0; 1,2; 2,0;
|
|
Наибольший допустимый ток, А
|
0,5
|
|
Диапазон рабочих частот, кГц
|
24 – 1000
|
ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР T1
|
Коэффициенты трансформации (W35/W12,W34/W12,W45/W12)
|
2 / 1 / 1
|
|
Пределы допускаемой относительной погрешности коэффициентов трансформации, %
|
± 5
|
|
Пределы допускаемой относительной погрешности асимметричности коэффициентов трансформации W34/W12,W45/W12 при одинаковых нагрузках Rн=160 Ом, %
|
± 1
|
|
Наибольшее допустимое входное напряжение, В
|
20
|
|
Диапазон рабочих частот, кГц
|
24 – 1000
|
МИЛЛИСЕКУНДОМЕР
|
Диапазон измерения, с
|
0,001 – 99
|
|
Пределы допускаемой относительной погрешности измерения времени, %
|
± 0,1
|
|
Разрешающая способность регистрации изменения состояния контактов (по времени), мс, не более
|
0,4
|
КОНТАКТНЫЕ ВЫХОДЫ
|
Количество
|
2
|
|
Коммутационная способность (не менее 50000 циклов)
|
3 А / 30 В = 3 А / 250 В ~
|
|
Сопротивление в замкнутом состоянии, Ом, не более
|
0,2
|
|
Сопротивление в разомкнутом состоянии, МОм, не менее
|
50
|
ДИСКРЕТНЫЕ ВХОДЫ
|
Количество
|
2
|
|
Род сигналов:
|
"сухой" контакт, контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS
|
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Степень защиты по ГОСТ 14254-96:
- оболочки
- выходных клемм
|
IP20
IP00
|
|
Требования безопасности по ГОСТ Р 52319-2005 :
- изоляция
- категория монтажа (категория перенапряжения)
- степень загрязнения микросреды
|
основная
CAT II
2
|
|
Требования электромагнитной совместимости по ГОСТ Р 51522-99:
- класс оборудования
|
класс А
|
|
Питание устройства:
- однофазная сеть, частота, Гц
- напряжение сети, В
|
45 – 65
220
|
|
Потребляемая мощность, ВА, не более
|
500
|
|
Масса устройства, кг, не более
|
6,1
|
|
Габаритные размеры устройства, мм, не более
|
270 х 340 х 115
|
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
|
Диапазон рабочих температур, °С
|
от 10 до 40
|
|
Температура нормальных условий, °С
|
20 ± 5
|
|
Диапазон температур хранения, °С
|
от - 35 до + 55
|
|
Относительная влажность воздуха при 25 °С, %, не более
|
80
|
|
Высота над уровнем моря, м, не более
|
1000
|
|
Группа условий эксплуатации по ГОСТ 17516.1-90
|
М23
|
Комплект поставки
Масса устройства, кг, не более 6,1
Габаритные размеры устройства, мм, не более 270 х 340 х 115
1. Устройство РЕТОМ-ВЧ/64 - 1 шт.;
2. Кабель коаксиальный 75 Ом КВ 75-01 - 2 шт.;
3. Кабель коаксиальный 75 Ом КВ 75-03 - 4 шт.;
4. Кабель общего назначения (перемычка) КОН-02.05 - 4 шт.;
5. Кабель общего назначения (перемычка) КОН-02.06 - 4 шт.;
6. Кабель общего назначения (перемычка) КОН-02.03 - 2 шт.;
7. Кабель общего назначения (перемычка) КОН-02.04 - 2 шт.;
8. Кабель заземления с зажимом - 1 шт.
9. Патч-кабель VLCP85121B10 (Valueline) - 1 шт.;
10. Патч-кабель реверсивный STP (PC-LPM-STP-RJ45-REVRJ45-C5E-2M-GY) - 1 шт.;
11. Сетевой кабель 220В, 10А - 1 шт.
12. Принадлежности:
- Изолятор красный (E#40-912-29) - 2 шт.;
- Изолятор черный (E#40-912-03) - 2шт.;
- Зажим "крокодил" (K267D) - 4 шт.;
- Зажим "крокодил" красный токовый (E#40-922-68) - 2 шт.;
- Зажим "крокодил" черный токовый (E#40-922-50) - 2 шт.;
- Переходник BNC гнездо / штекер 4 мм - 1 шт.;
- Переходник BNC штекер / гнездо 4 мм - 1 шт.;
- Переходник BNC гнездо / BNC гнездо - 2 шт.;
- Заглушка разъема BNC - 2 шт.;
- Штекер малогабаритный МШ-1 - 8 шт.;
- Отвертка крестовая - 1 шт.;
- Отвертка плоская - 1 шт.;
- Отвертка часовая - 1 шт.;
- Сумка транспортная ВЧ (при комплексной поставке)* - 1 шт.;
- Сумка ЗИП РЕТОМ-ВЧ (при индивидуальной поставке)* - 1 шт.;
- Кисет аксессуаров для ЗИП - 1 шт.;
- Переходник A-SLK4-R (24.0162-21) (161-5344) - 8 шт.;
13. Печатная документация: Устройство РЕТОМ-ВЧ/64. Паспорт - 1 экз.;
14. USB-накопитель с дополнительной информацией:
- программное обеспечение,
- руководство по эксплуатации,
- руководство пользователя,
- методика поверки,
- сертификаты,
- каталоги продукции,
- книги, информационные вестники.
* При комплексной поставке (устройство РЕТОМ-ВЧ/64 совместно с магазином затухания ВЧА-75М, тестером высокочастотным ВЧТ-25М) поставляется сумка транспортная ВЧ, при индивидуальной поставке устройства РЕТОМ-ВЧ/64 поставляется сумка ЗИП РЕТОМ-ВЧ .
