Тестер для измерения коэффициента трансформации силовых трансформаторов ART-3D

Описание в PDF

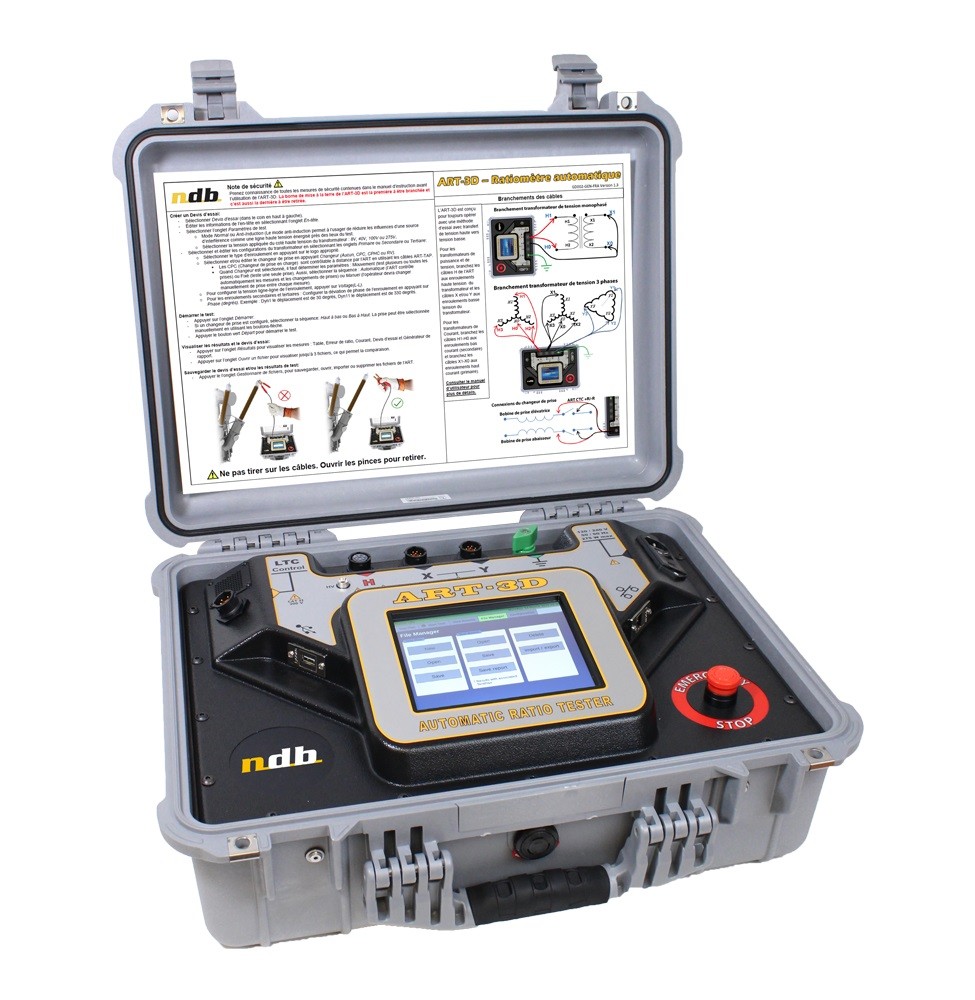

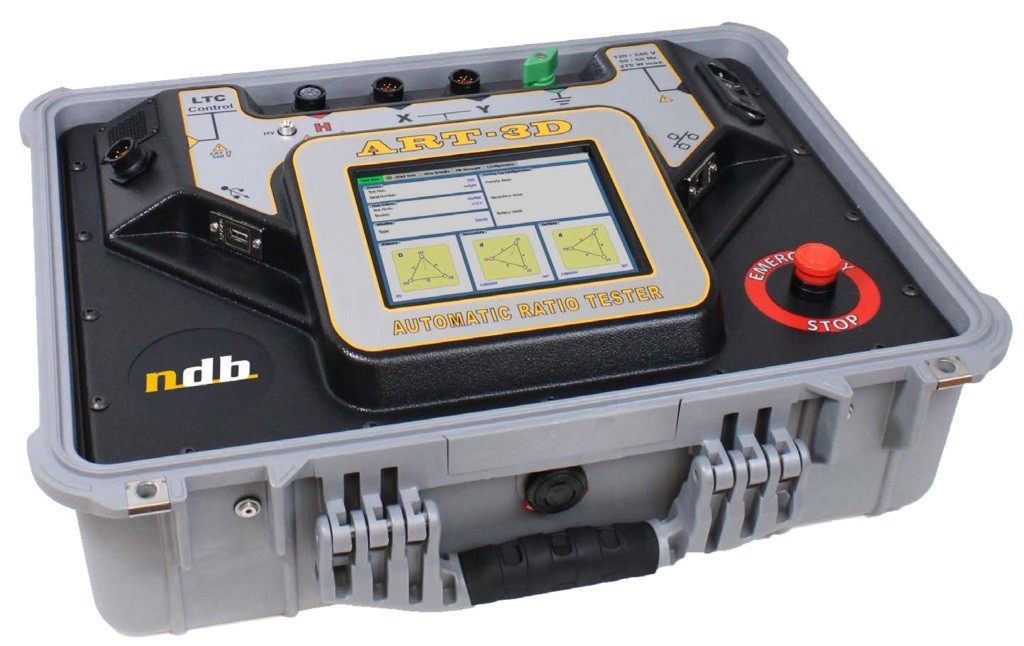

Тестер для измерения коэффициента трансформации силовых трансформаторов ART-3D

Производитель NDB Technologies
Производство: Канада

Тестер для измерения коэффициента трансформации силовых трансформаторов ART-3D – это высокоточный прибор, предназначенный для измерения коэффициентов трансформации, фазовых смещений, токов намагничивания однофазных и трехфазных силовых, распределительных и измерительных трансформаторов в соответствии со стандартами IEEE C57.12.90 и IEC 60076.

Основные характеристики ART-3D:

Действительный 3-фазный выход до 275 В
Очень высокая точность 0,03%
Первичная, вторичная, и третичная обмотки за 1 тест
Встроенная экспертная система для РПН
Полностью автоматизированная последовательность тестирования уустройства РПН
Тестирует все конфигурации трансформаторов
Автоматическое определение группы соединения обмоток
Высокоэффективная защита от индуктивных воздействий

Особенности ART-3D:

Автоматическое определение групп соединения обмоток трансформатора
Быстрая интерпретация результатов

Уникальное графическое отображение результатов проведенных испытаний на одном экране

Первичная, вторичная и третичная обмотки в одном замере

Первичная, вторичная и третичная обмотки – все за один тест. Нет необходимости переключать измерительные выводы

Режим защиты от индуктивных воздействий

Эффективный режим защиты от индуктивных воздействий, исключающий помехи от расположенных рядом устройств, находящихся под напряжением.

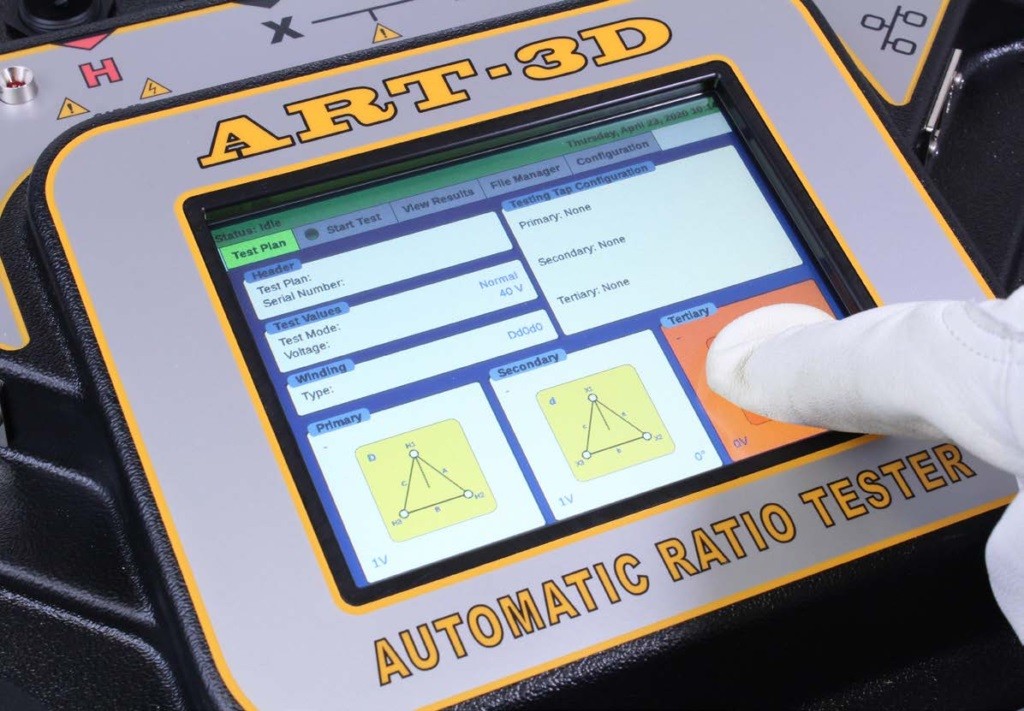

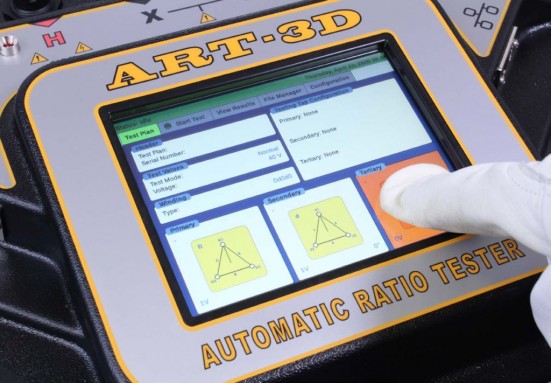

Интуитивно понятный сенсорный дисплей

Интуитивно понятное меню, похожее на паспортную табличку трансформатора, редактируемое непосредственно на дисплее, можно работать в перчатках

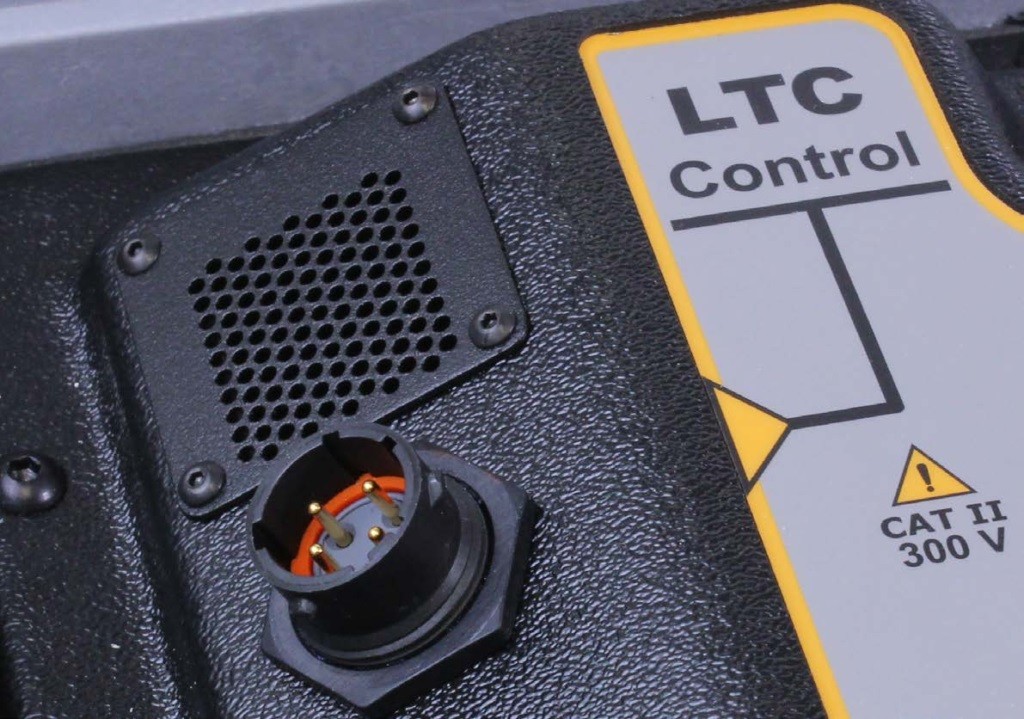

Полный контроль устройства РПН

Настраиваемые управляющие импульсы для изменения отпайки. Выполняйте изменения всех отпаек, не нажимая ни на одну кнопку

Программное обеспечение для ПК / дистанционное

Проводное или беспроводное дистанционное управление. Программное обеспечение для ПК, рассчитанное на нулевой период обучения

Гибкое управление данными

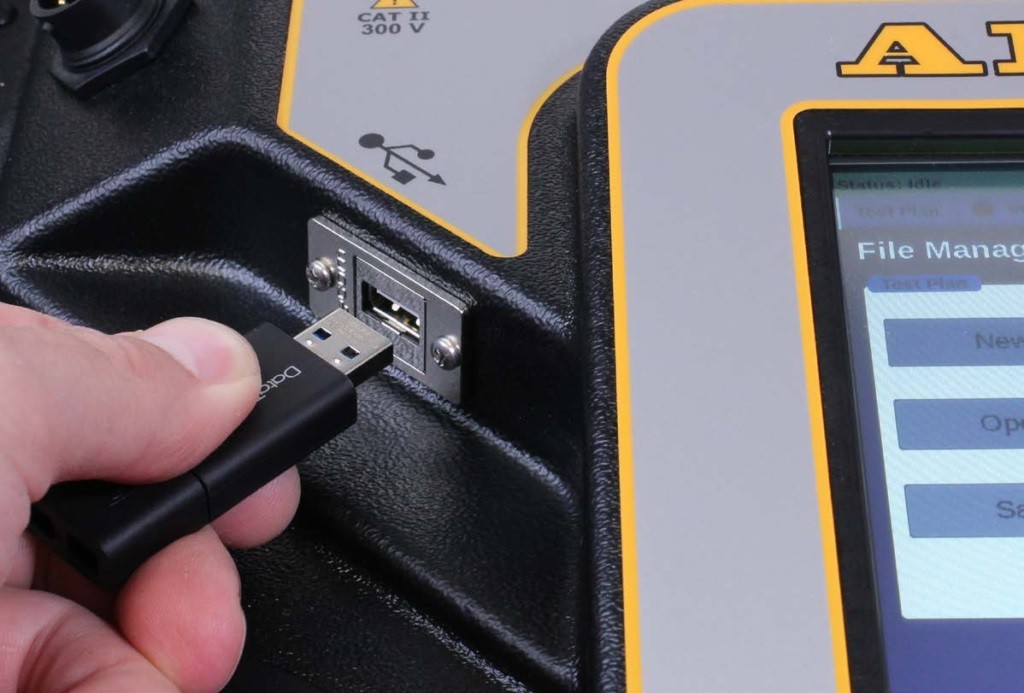

Легко создавать программы тестирования, загружать и сохранять их вместе с результатами во внутреннюю память или на внешнее устройство USB. Отчеты в формате PDF могут создаваться автоматически. Обменивайтесь отчетами и программами тестирования между разными приборами ART-3D™. Для базы данных доступен формат XML

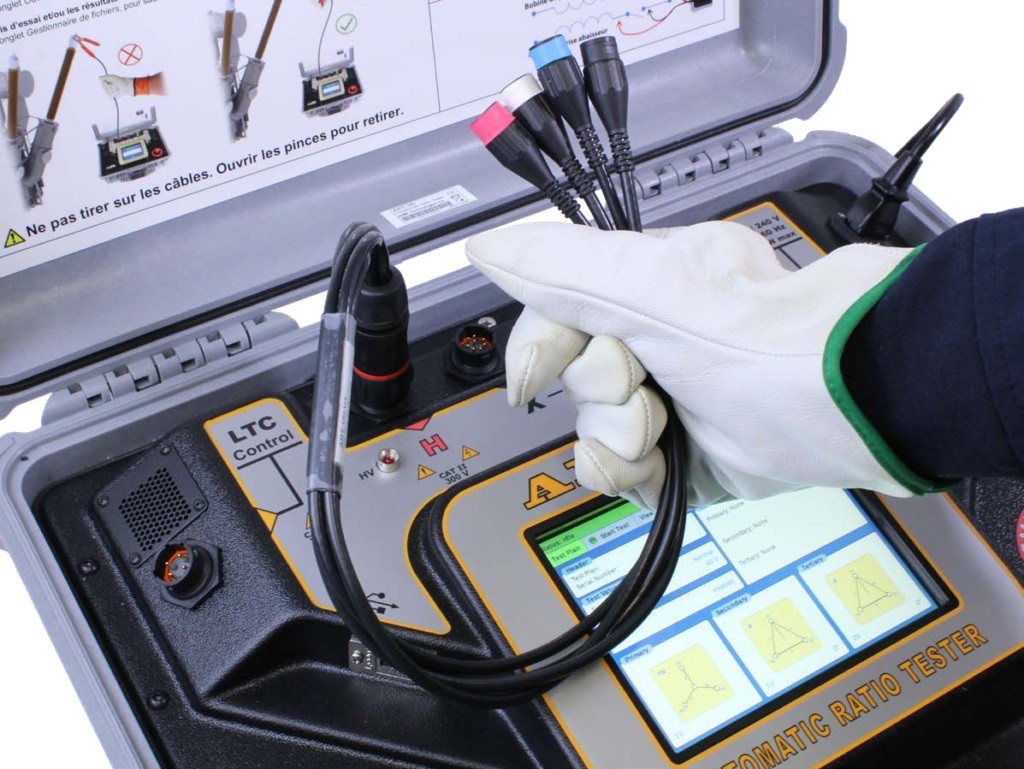

Удобная настройка измерительных выводов

Отдельные отсоединяемые измерительные выводы для удобного подключения и хранения

Погрешность измерения коэффициента
		275В	100В	40В	8В	1В
	0,6(*0,8)100:1	*0,03	0,05%	0,05%	0,05%	0,10%
	100 -1000:1	0,03%	0,05%	0,05%	0,05%	0,30%
	1000-5000:1	0,03%	0,10%	0,05%	0,10%	—
	5000-10000:1	0,20%	0,20%	0,20%	—	—
10000-50000:1	0,30%	0,30%	—	—	—
Диапазон коэффициента трансформации	от 0,6 до 50000
Испытательные напряжения	1В, 8В, 40В, 100В, 275В
Силовой вход	от 100 до 265 В, от 45 до 65 Гц
Диапазон фазовых углов	± 180 градусов
Погрешность фазового угла	± 0,05 градуса
Шаг измерения фазового угла	± 0,1 градуса
Диапазон тока намагничивания	до 2000 мА
Погрешность тока намагничивания	± 1% от показания + 1 разряд
Хранение данных	> 10 000 файлов испытаний
Дисплей	ЖК-дисплей 6,5” с подсветкой, 640×480, сверхвысокой яркости, читаемый прри солнечном свете (1000 нит), с сенсорным экраном
Отображаемые данные	Группа соединения обмоток, фаза, положение отпайки, коэффициент трансформации, отклонение коэффициента трансформации, смещение фазового угла, ток намагничивания, результаты успешного или неуспешного прохождения испытаний Для сравнения одновременно можно загрузить до 3 файлов испытаний Графическое и табличное представление результатов испытаний
Стандарты трансформатора	ANSI, IEC, австралийский
Стандарты испытаний	IEEE C57.12.90 и IEC 60076
Язык интерфейса	Русский, английский, французский, польский, португальский, испанский, турецкий, вьетнамский
