Тестер трансформаторов тока EZCT-2000

EZCT 2000B 5-ти канальный специализированный тестер трансформаторов тока

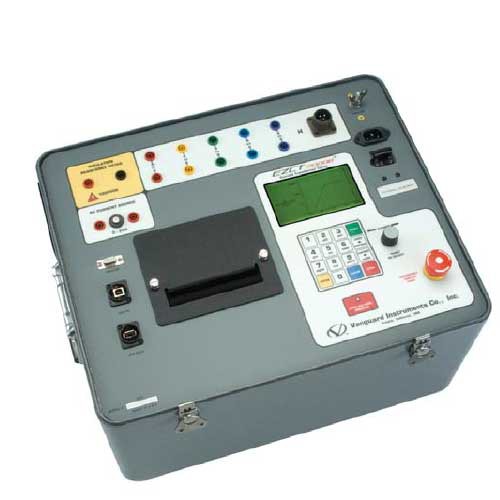

Испытательная установка EZCT 2000B компании Vanguard – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний. Прибор специально разработан для тестирования трансформаторов тока.

В автоматическом или ручном режиме прибор EZCT 2000B позволяет проводить испытания:

• На определение насыщения,
• Испытательное напряжение 2000 В переменного тока при определении насыщения
• Тест на размагничивание,
• Определение токовых и угловых погрешностей трансформатора тока.

Измеряемые величины EZCT 2000B

• Построение вольтамперной характеристики возбуждения вторичной обмотки трансформатора.
• Измерение коэффициента трансформации.
• Определение полярности выводов первичной и вторичной обмоток.
• Измерение сопротивления изоляции вторичной намотки. (при 1000 В пост напряжения)
• Измерение остаточного намагничивания сердечника.
• Нахождение максимального значения остаточного намагничивания и оценка коэрцитивной силы.
• Построение петель гистерезиса (предельные или частичные, ограничении предельным значением напряженности магнитного поля).
• Определение потерь на гистерезис материала сердечника.
• Измерение активного сопротивления вторичной намотки.

Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Важно, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы.

Проведение 3 тестов (размагничивание, полярность и коэффициент трансформации) происходит нажатием одной кнопки.

Особенности EZCT 2000B

• Легко читаемый, графический дисплей прибора способен мгновенно отображать множество кривых насыщения с точками загиба характеристик.
• Сохранение и печать с RS232 ,USB или внешнего устройства USB
• Быстрый ввод данных при помощи встроенной клавиатуры
• Встроенный принтер для мгновенной печати результата
• Измерение напряжения до 2000 В переменного тока, ток до 10А
• Выбор ручного или автоматического тестирования

Тестер EZCT-2000B имеет выход по напряжению (до 2000В), регулируемый микропроцессором, и прецизионную аппаратуру для автоматического тестирования одно- или многодиапазонных трансформаторов тока, что в комплексе позволяет уменьшить время проведения испытаний и повысить их производительность. Все три вида испытаний – определение насыщения, коэффициента трансформации и полярности могут выполняться путем нажатия одной кнопки без смены испытательных проводов. EZCT2000B имеет большой дисплей, позволяющий пользователю легко считывать все необходимые данные во время выполнения теста и обеспечивающий возможность пользователю наблюдать кривые насыщения трансформаторов тока.

Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Необходимо только, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы

Проведение 3 тестов происходит (размагничивание, полярность и коэффициент трансформации) нажатием одной кнопки.

Применение

Тест на определение насыщения

Тестирование на определение насыщения производится прибором полностью автоматически на основании метода, описанного в стандартах ANSI/IEEE C57.13.1, МЭК 60044-1 и МЭК 60044-6. Пользователь может выбрать тестовое напряжение в 50, 300, 500, 1200 или 2000В переменного напряжения для данного теста. Прибор самостоятельно автоматически увеличивает или уменьшает тестирующее напряжение. Полученные результаты при каждом напряжении записываются и сохраняются в памяти прибора. Точки насыщения и номинальная точка загиба кривой рассчитываются микропроцессором прибора. Все тестовые провода прибора EZCT2000B могут быть подключены к терминалам тестируемого трансформатора тока (X1, X2, X3, X4 и X5).

Данное подключение позволяет тестировать данный трансформатор тока без переключения тестовах проводов. Данное подключение позволяет протестировать любое из 10 возможных комбинаций подключения от X1 до Х5. До 10 тестов насыщения могут быть сохранены в одном блоке памяти. После окончания теста отчет о тестировании и кривые намагничивания могут быть распечатаны прямо на встроенном принтере.

Измерение намагниченности

Нажатием всего одной кнопки, прибор EZCT-2000B осуществляет построение кривой намагничивания токовых трансформаторов и рассчитывает коэффициент. Измерение намагниченности происходит в сети с частотой 50 Гц как требуется пользователем. Прибор оценивает точки насыщения (Е) в соответствии со стандартами IEEE C57.13.1, МЭК 60044-1 и МЭК 60044-6. В ходе измерения, прибор строит кривую намагничивания на дисплее с указанием точки насыщения в соответствии со стандартами IEEE или IEC.

Измерение коэффициента трансформации осуществляется путем сравнения подаваемого напряжения на вторичную обмотку (на любой из терминалов X1 .... X5 по выбору пользователя), со значением напряжения ,полученных на первичной обмотке (терминалы H1 и Н2). Например, если на вторичную обмотку подается напряжение 1В и катушка имеет 1 виток, то напряжение присутствующее на первичной обмотке также будет 1В.

В частности, если напряжение 120В будет подано на вторичную обмотки трансформатора 600 / 5 (Коэффициент 120:1), то напряжение на первичной обмотке будет 1В .

Полученные значения сохраняются в памяти прибора. Коэффициент трансформации измеряется в диапазоне от 0,8 до 5000.

Измерения полярности

Полярность тестируемого токового трансформатора показывается пользователю просто как знак "+" Правильно или "-" "Ошибка" на экране прибора вместе с измеренным в градусах фазовым углом. Токовые и угловые погрешности трансформатора также рассчитываются прибором.

Размагничивание. Нормальные условия работы или тестирование сопротивления обмотки трансформатора может привести к намагниченности трансформатора тока. Прибор EZCT2000B имеет возможность автоматически размагничивать трансформатор в процессе и по окончании тестирования. Эта автоматическая процедура полезна в целях обеспечения корректного измерения кривой намагничивания.

Измерение сопротивления обмоток.

Прибор позволяет измерить активное сопротивление обмоток тестируемого трансформатора. Диапазон измерения от 100мкОм до 10Ом. Прибор имеет возможность также рассчитать эквивалентное сопротивление в зависимости от температуры.

Измерение сопротивления изоляции вторичной обмотки.

Для контроля того, что изоляция вторичной обмотки трансформатора тока выполнена должным образом, Прибор имеет встроенную систему измерения сопротивления изоляции. Положительные результаты этого испытания гарантируют, что вторичная обмотка правильно изолирована. Измерение производится при тестирующем напряжении до 1кВ, в диапазоне от 2 до 500МОм.

Встроенный источник тока.

Прибор EZCT-2000B имеет программируемый встроенный источник тока (0-20А, 0-15В перем напряжения). Данный источник может использоваться для дополнительного тестирования трансформаторов тока. Таймер и значение выходного тока отображается на дисплее прибора.

Хранения данных и распечатка

Прибор EZCT2000B не только позволяет точно и быстро тестировать трансформаторы тока, но также и сохраняет результаты измерений во встроенную память для последующего анализа с использованием программного обеспечения или немедленно позволяет распечатать на встроенном принтере.
