Система анализа растворенных газов в трансформаторном масле OPT 100 DGA MONITOR VAISALA OPTIMUS

Описание в PDF

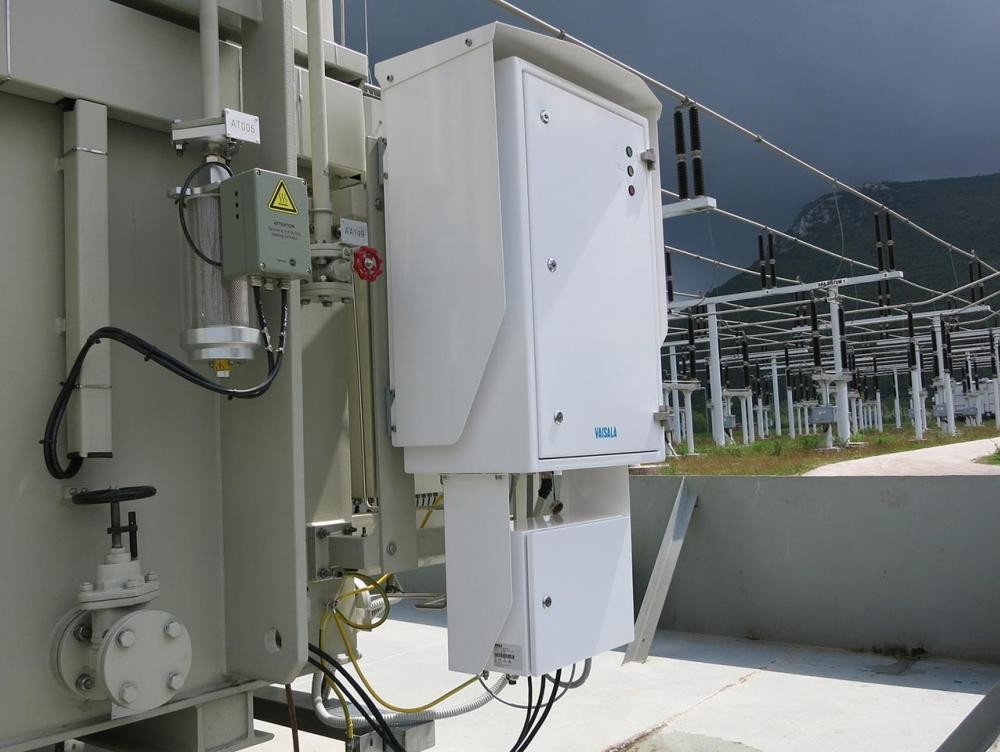

OPT 100 DGA MONITOR VAISALA OPTIMUS в работе

OPT 100 DGA MONITOR VAISALA OPTIMUS в работе-2

OPT 100 DGA MONITOR VAISALA OPTIMUS в работе-3

Производитель VAISALA
Производство: Финляндия

OPT 100 DGA MONITOR VAISALA OPTIMUS - система анализа растворенных газов в трансформаторном масле, обеспечивающая долговременную стабильность измерений концентрации основных опасных газов, используемых для диагностики состояния трансформаторов.

Преимущества:

Спектральное сканирование обеспечивает селективный анализ газа;
Вакуумный отбор газа не зависит от температуры и давления масла;
Автоматическая калибровка исключает долговременную погрешность - нет необходимости в рекалибровке;
Герметичная конструкция допускает изменения вакуума и давления;
Контактирующие с маслом компоненты и трубы из нержавеющей стали и алюминия;
Отсутствие расходных материалов означает отсутствие необходимости в регулярном обслуживании;
Трубы из нержавеющей стали, шестеренчатый насос с магнитным приводом и высококачественные клапаны для обеспечения износостойкости;
Установка и ввод в эксплуатацию за два часа;
Непрерывная работа с приблизительно часовым интервалом вывода данных - усреднение данных не требуется;
Браузерный пользовательский интерфейс для удобного просмотра и обмена данными, а также изменения настроек;
Самодиагностика с самовосстановлением после нарушений$
Безопасность и надежность в сложных условиях эксплуатации и неблагоприятных внешних средах.

ИК-датчик основан на использовании измерительной технологии и компонентов, изготовленных в производственном помещении с высочайшей степенью защиты от пыли и других загрязнений. Герметичная и защищенная оптика предотвращает загрязнение датчика. Содержание влаги измеряется непосредственно в масле с помощью емкостного тонкопленочного полимерного датчика HUMICAP. Концентрация водорода также измеряется непосредственно в масле с помощью твердотельного датчика.

Параметр	Диапазон
Метан (СН4)	0 ... 10000 ppm
Этан (С2Н6)	0 ... 10000 ppm
Этилен (С2Н4)	0 ... 10000 ppm
Ацетилен (С2Н2)	0 ... 10000 ppm
Оксид углерода (СО)	0 ... 10000 ppm
Диоксид углерода (СО2)	0 ... 10000 ppm
Водород (Н2)	0 ... 5000 ppm
Влага (Н2О)	0 ... 100 ppm

Параметр	Погрешность/воспроизводимость
Метан (СН4)	4 ppm или 5% от показания/10 ppm или 5% от показания
Этан (С2Н6)	10 ppm или 5% от показания/10 ppm или 5% от показания
Этилен (С2Н4)	4 ppm или 5% от показания/10 ppm или 5% от показания
Ацетилен (С2Н2)	0,5 ppm или 5% от показания/1 ppm или 5% от показания
Оксид углерода (СО)	4 ppm или 5% от показания/10 ppm или 5% от показания
Диоксид углерода (СО2)	4 ppm или 5% от показания/10 ppm или 5% от показания
Водород (Н2)	15 ppm или 10% от показания/15 ppm или 10% от показания
Влага (Н2О)	±2 ppm или ±10% от показания/учтено в погрешности

Измерительные характеристики	Значения
Продолжительность цикла измерения	1 ... 1,5ч (типовая)
Время отклика	Один цикл измерения
Время прогрева до получения первых данных измерений	Два цикла измерения
Время инициализации до достижения приведенной погрешности	Два дня
Хранение данных	Не менее 10 лет
Ожидаемый срок эксплуатации	>15 лет

Расчетные параметры	Значения
Общее количество растворенных горючих газов (TDCG)	Общая сумма Н2, СО, СН4, С2Н6, С2Н4 и С2Н2
Скорость изменения (ROC)	Доступно для одиночных газов и TDCG за 24 ч, 7 дней и 30-тидневные периоды
Соотношения газов	Доступные соотношения: СН4/Н2 С2Н2/С2Н4 С2Н2/СН4 С2Н5/С2Н2 С2Н4/С2Н5 СО2/СО

Характеристики рабочей среды	Значения
Тип трансформаторного масла	Минеральное масло
Требуемая минимальная температура возгорания трансформаторного масла	+125°С(+257°F)
Давление трансформаторного масла на впуске	Максимум 2 бар абс/длительно, разрывное давление 20 бар абс
Температура трансформаторного масла на впуске	Максимум +100°С (+212°F)
Диапазон влажности окружающей среды	0 ... 100% относительной влажности, с конденсацией
Диапазон рабочих температур окружающей среды	-40 ... +55°С (-40 ... +131°F)
Диапазон температур хранения	-40 ... +60°С (-40 ... +140°F)

Характеристики источника питания	Значения
Рабочее напряжение	100 ... 240 В переменного тока, 50 ... 60 Гц, ±10%
Категория перенапряжения	III
Максимальный потребляемый ток	10А
Максимальная потребляемая мощность	500Вт
Номинальная потребляемая мощность при +25°С (+77°F)	100Вт

Интерфейс RS-485	Значения
Поддерживаемые протоколы	Modbus RTU (удаленный терминал)
Гальваническая развязка	2 кВ (действующее значение), 1 мин

Интерфейс Ethernet	Значения
Поддерживаемые протоколы	DNP3 (протокол распределенной сети), Modbus TCP, HTTP
Гальваническая развязка	4 кВ переменного тока (50 Гц, 1 мин)

Релейные выходы	Значения
Количество реле	3 шт., нормально разомкнутые (НР) или нормально замкнутые (НЗ), выбирается пользователем
Тип триггера	Газовая сигнализация с установками, которые выбирает пользователь
Максимальный коммутируемый ток	6 А (при 250 В переменного тока) 2 А (при 24 В постоянного тока) 0,2 А (при 250 В постоянного тока)

Пользовательский интерфейс	Значения
Тип интерфейса	Веб-интерфейс пользователя может работать со стандартными веб-браузерами

Механические характеристики	Значения
Подключение маслопровода	Фитинг Swagelok из нержавеющей стали для трубы с внешним диаметром 10 мм(0,39 дюймов). Для 3/8-дюймовой трубы используется переходник SS-600-R-10M
Максимальная длина маслопровода до трансформатора	Максимум 10 м (33 фута) для трубы с внутренним диаметром 7 мм (0,28 дюйма) Максимум 5 м (16 футов) для трубы с внутренним диаметром 4 мм (0,15 дюйма)
Материал	Судовой алюминий (EN AW-5754), нержавеющая сталь AISI 316

1. Прибор OPT 100 – 1 шт.;
2. Руководство по эксплуатации – 1 шт.

Документы OPT 100 DGA MONITOR VAISALA OPTIMUS:

Паспорт прибораPDF, 469.64 КБ
Руководство инструкция по эксплуатацииPDF, 2.63 МБ
