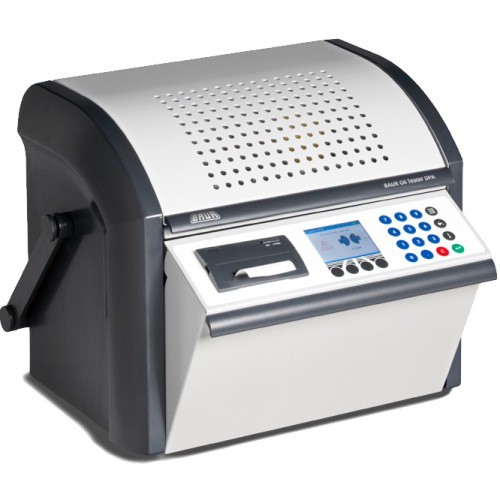

Автоматический тестер трансформаторного масла Umax 75кВ DPA 75

Описание в PDF

Производитель BAUR
Производство: Австрия

DPA 75 Автоматический тестер трансформаторного масла, Uмax= 75кВ

Полностью автоматический прибор для испытаний трансформаторного масла, безопасный, удобный и простой в эксплуатации. Испытание электрической прочности масла выполняется при напряжении до 75 кВ. Все необходимые данные отображаются на большом дисплее с высоким разрешением. Обучающее программное обеспечение имеет всплывающие меню и очень простое в работе.

Защитная крышка прибора снабжена блокировкой, отключающей высокое напряжение при ее открывании. В процессе работы на дисплей выводиться информация о требуемых от оператора действиях, например, о необходимости проверки расстояния между электродами.

Автоматическое самотестирование прибора обеспечивает исключительно высокую точность измерений.

Возможности и преимущества:

Полностью автоматизированный процесс испытания электрической прочности жидкостных изоляционных материалов при напряжении до 75 кВ
Внутренний аккумулятор с длительным ресурсом для независимой работы в полевых условиях
Четкие и достоверные результаты благодаря новейшей технологии измерения
Испытания на минеральных и органических (силиконовых) маслах, а также эфиросодержащих жидкостях
Современная и прочная конструкция для выполнения высочайших требований на месте работы

Технические данные:

Выходное напряжение при испытании электрической прочности	0 … 75 кВ (действующее) симметричное
Дисплей	ЖКД с разрешением 320 х 240 и подсветкой
Цифровая индикация напряжения	0 – 75 кВ, ± 1 кВ
Разрешение (при отображении)	0,1 кВ
Скорость подъема напряжения	0,5 – 1 – 2 – 3 – 4 – 5 кВ/сек
Ток отключения	4 мА
Время отключения на пробой	≤ 1 мсек
Контроль пробоя (RBM)	Определение пробоя
Встроенная функция сбора данных температуры образца	0 … 99°С
Разрешение	1 °С
Рабочая температура	0 °С … +45 °С
Относительная влажность	≤ 90 %
Температура хранения	-20 °С … +55 °С
PC-интерфейс	Двунаправленный RS 232, 9-ти контактный переходник D
Питание	В диапазоне 90 – 264 В, 50/60 Гц
Потребляемая мощность	Максимум 120 ВА
Внутренняя подзаряжаемая батарея	2 х 6 В, 6 ампер-часов
DPA 75 соответствует следующим стандартам	ICE 1010, EN 61010-1, VDE 0411 часть 100
Стандарты измерений	ASTM D 1816-04 1 mm, ASTM D 1816-04 2 mm, ASTM D 877 / 87 PA, ASTM D 877 / 87 PB, BS EN 60156, CEI EN 60156, CSSR RVHP / 85, IEC 60156 / 1995-05, IRAM 2341 / 72, JIS C2101 / 78, PN 77 / E-04408, PA SEV EN 60156, UNE EN 60156, NF EN 60156, SABS EN 60156, VDE 0370 Part 5 / 96, AS1767.2.1,
Дополнительные циклы испытаний	10 пользовательских циклов
