Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А

Описание в PDF

Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А

Госреестр 91630-24
Межповерочный интервал 24 месяца
Гарантия 1 год
Производитель Метерон

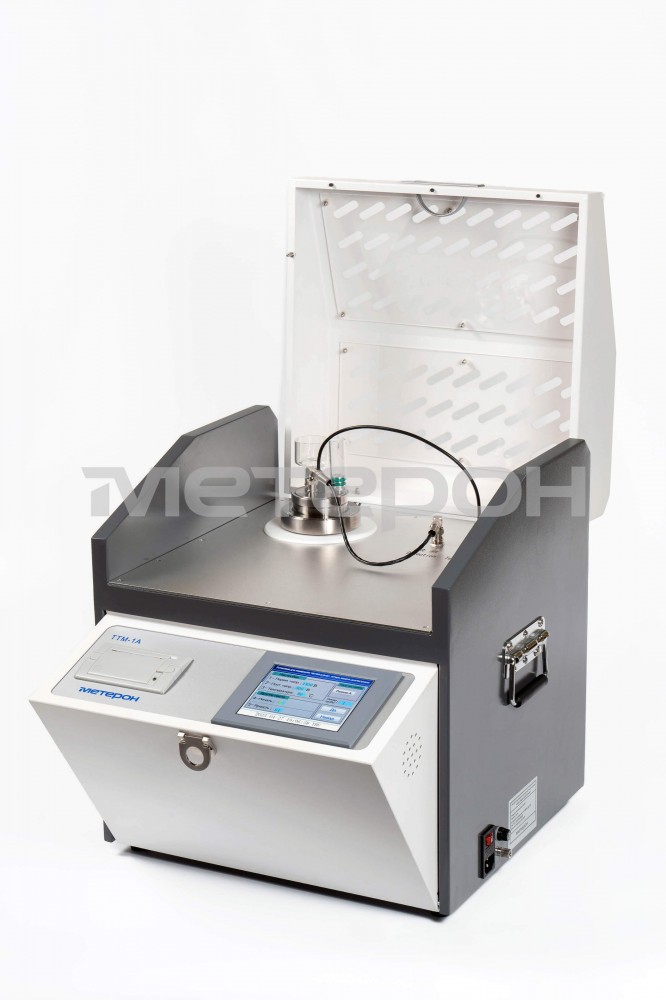

Метерон ТТМ-1А Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков.
Метерон ТТМ-1А предназначена для измерения тангенса угла диэлектрических потерь, относительной диэлектрической проницаемости и удельного объёмного сопротивления трансформаторного масла и других жидких диэлектриков в соответствии с требованиями ГОСТ6581-75. Измерения производятся автоматически. Установки ТТМ-1А имеют функцию автоматического слива масла.

Функции Установки Метерон ТТМ-1А

Измерение тангенса угла диэлектрических потерь жидких диэлектриков.
Измерение относительной диэлектрической проницаемости жидких диэлектриков.
Измерение удельного объёмного сопротивления жидких диэлектриков.
Измерение емкости жидких диэлектриков.

Особенности Установки Метерон ТТМ-1А

Моноблочное исполнение, включающее в себя измерительную ячейку, регулятор температуры, датчик температуры, мост для измерения тангенса угла потерь, источник испытательного напряжения, образцовый конденсатор, измеритель большого сопротивления.
Автоматический слив масла после испытаний.
Установки выполняют все измерения согласно ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний (за исключением пробоя) и соответствуют требованиям ГОСТ Р МЭК 60247-2013 Жидкости изоляционные. Определение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления при постоянном токе, предъявляемым к испытательному оборудованию.
Автоматизированное управление регулировкой температуры, повышением напряжения и вычислением данных.
Среднечастотный индукционный нагреватель и ПИД-регулятор температуры для обеспечения однородности температуры во всей ячейке.
Управление с помощью сенсорного экрана.
Встроенный принтер для распечатки результатов
Сигнализация высокой температуры, сигнализация и блокировка при перенапряжении и перегрузке по току.

Характеристики	Значения
Диапазон измерения тангенса угла диэлектрических потерь отн. ед.	От 0,00001 до 100
Погрешность измерения тангенса диэлектрических потерь	±(1% от измеренного значения + 0,0001)
Диапазон измерения диэлектрической проницаемости, отн. ед.	От 1,000 до 30,000
Погрешность измерения диэлектрической проницаемости	±(1% от измеренного значения)
Диапазон измерения электрической емкости, пФ	От 5,00 до 200,00
Погрешность измерения электрической емкости	±(1% от измеренного значения + 0,5 пФ)
Диапазон измерения удельного объемного электрического сопротивления, МОм	От 2,5 до 20•10
Погрешность измерения удельного объемного электрического сопротивления	±(10% от измеренного значения)
Основные технические характеристики
Диапазон воспроизведения испытательного напряжения постоянного тока, В	От 0 до 500
Диапазон воспроизведения испытательного напряжения переменного тока, В	От 0 до 2200
Параметры электропитания: – от сети переменного тока - напряжение, В - частота, Гц	от 198 до 242 от 49,5 до 50,5
Габаритные размеры (длинна х ширина х высота), мм, не более:	420 × 380 × 385
Масса, кг, не более	21
Условия эксплуатации: – температура окружающего воздуха, °С – относительная влажность воздуха при +40 °C, %, не более	от 0 до +40 80

1. Установка Метерон ТТМ-1А - 1 шт.;
2. Измерительная ячейка - 1 шт.;
3. Трубка сливная для масла - 1 шт.;
4. Измерительный провод - 1 шт.;
5. Датчик температуры - 1 шт.;
6. Кабель питания - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Измерительный цилиндр (50 мл) - 1 шт.;
9. Предохранитель (5 А) - 2 шт.;
10. Бумага для принтера - 1 шт.
