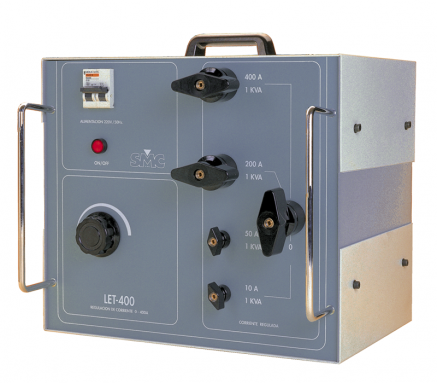

Устройство прогрузки первичным синусоидальным током до 2,5кА LET-400

Описание в PDF

Госреестр 44223-10
Межповерочный интервал 24 месяца
Производитель EuroSMC
Производство: Испания

Описание

Оборудование серии LET предназначено для выполнения первичных испытаний необходимых при вводе подстанций в эксплуатацию.
Управление оборудованием основано на регулировке подаваемого тока при помощи плавно регулируемого латра.
Каждое устройство поставляется в комплекте со всеми необходимыми для эксплуатации аксессуарами, кабелями и документацией на русском языке.
Непревзойденная надежность и простота в эксплуатации.

Применение

Первичные испытания и тестирование релейных защит, высоковольтных выключателей, трансформаторов и пр.

Общие характеристики

Защита от КЗ и от перегрева
Управление: ручное
Корпус: высокопрочная эмалированная сталь
Рабочая температура: 0 ÷ 55 Сº
Питание: 230 V ± 10% 50-60 Гц

Диапазон	Напр. хол. хода	Непрерывно	60 мин	15 мин	3 мин	1 мин
400 А	3,45 В	400 А	600 А	800 А	1100 А	1400 А
200 А	6,90 В	200 А	350 А	400 А	550 А	700 А
50 А	27,5 В	50 А	75 А	100 А	138 А	175 А
10 А	138 В	10 А	15 А	20 А	27,5 А	35 А
Цикл охлаждения			15 мин	20 мин	20 мин	30 мин
Мощность	1000 ВА
Потребление	5,5A @ 220В
Размеры	340 x 370 x 250 мм
Вес	22 кг

1. Устройство прогрузки первичным синусоидальным током до 2,5кА LET-400
2. Силовой кабель, 3 м.
3. 2 кабеля для подключения к объекту, 2 м.
4. Нейлоновая защитная «рубашка»
5. Руководство пользователя
