РЕТОМ-30кА является единственным в России устройством, позволяющим выдавать синусоидальный ток до 30 000 А при большой величине выходной мощности, составляющей 55 000 ВА, при этом оставаясь достаточно мобильным и имеющим сравнительно небольшие габариты.
Область применения
- Проверка автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями с номинальными токами до 6 300 А.
- Определение параметров:
- тока срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в селективной зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов перегрузки.
- Проверка измерительных трансформаторов тока.
- Определение параметров:
- коэффициента трансформации;
- полярности/фазировки методом переменного тока;
- характера нагрузки трансформатора тока.
- Проверка устройств РЗА первичным током, позволяющая оценить целостность соединительных цепей, правильность подключения измерительных трансформаторов тока, настройки реле.
- Определение параметров:
- тока срабатывания токовой защиты;
- времени срабатывания токовой защиты;
- фазировки вторичных цепей.
Основные достоинства РЕТОМ-30кА
- выходной регулируемый однофазный синусоидальный ток до 30 000 А;
- выходная мощность до 55 000 ВА;
- выходное программно-управляемое напряжение, необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
- диапазон регулируемого времени выдачи от 20 мс до непрерывного режима;
- измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс до 9999 с;
- возможность увеличения выходного напряжения до 32 В;
- измерение внешних токов до 20 А;
- измерение внешних напряжений до 500 В;
- измерение времени срабатывания автоматического выключателя от 0,1 мс до 9999 с;
- измерение фазового угла между выдаваемым и внешним токами -180° ... +180°;
- измерение фазового угла между внешним током и внешним напряжением -180 ° ... +180°;
- возможность выдачи чистого синусоидального тока (при этом каждый пуск начинается с точки перехода через 0), что позволяет осуществлять проверки не только автоматических выключателей с электромагнитными расцепителями, реагирующим на действующее значение тока, но и с электронными и микропроцессорными расцепителями, которые реагируют на скорость нарастания и форму первичного тока;
- режим предварительного кратковременного протекания номинального тока через выключатель («Предпитание») позволяет запитать схемы управления расцепителем для некоторых моделей выключателей;
- встроенные в комплекс два амперметра и вольтметр позволяют избежать трудностей, связанных с измерением больших токов (в том числе и при малых интервалах времени) и использованием дополнительных внешних измерителей тока и напряжения, а наличие фазометра дает возможность с легкостью измерить фазовую погрешность при проверках трансформаторов;
- интуитивно понятное меню и возможность управления с помощью одного лишь регулятора-энкодера обеспечивают удобство работы с комплексом;
- все подключения в комплексе (как к питающей сети, так и между собой) осуществляются с помощью современных надежных силовых разъемов;

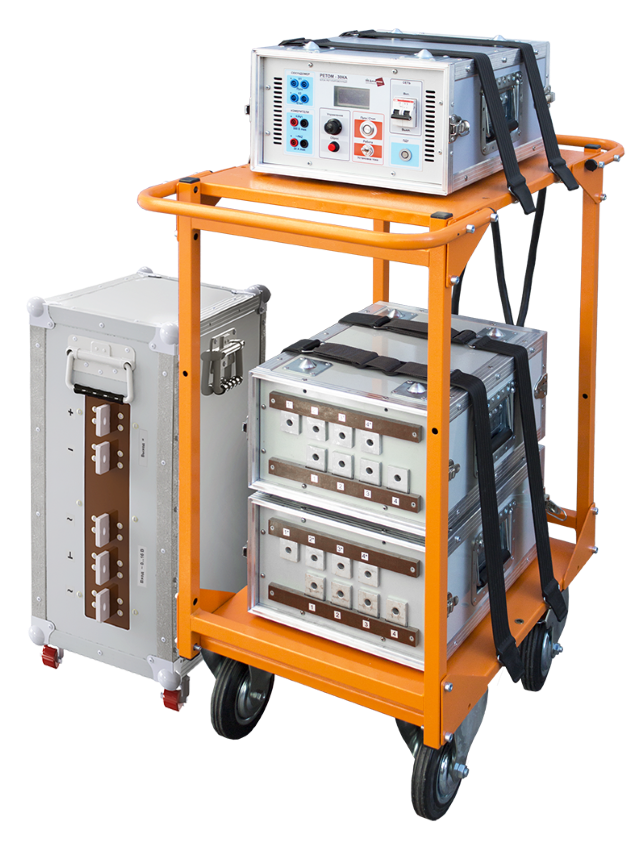

- передвижная разборная стойка предназначена для транспортировки комплекса вместе с аксессуарами к месту проведения испытаний;
- корпуса блоков полностью герметичны, что дает возможность пользователю транспортировать их к месту работы при любых погодных условиях;
- надежная фиксация блоков комплекса между собой и на стойке, обеспечивает безопасность при перемещении.

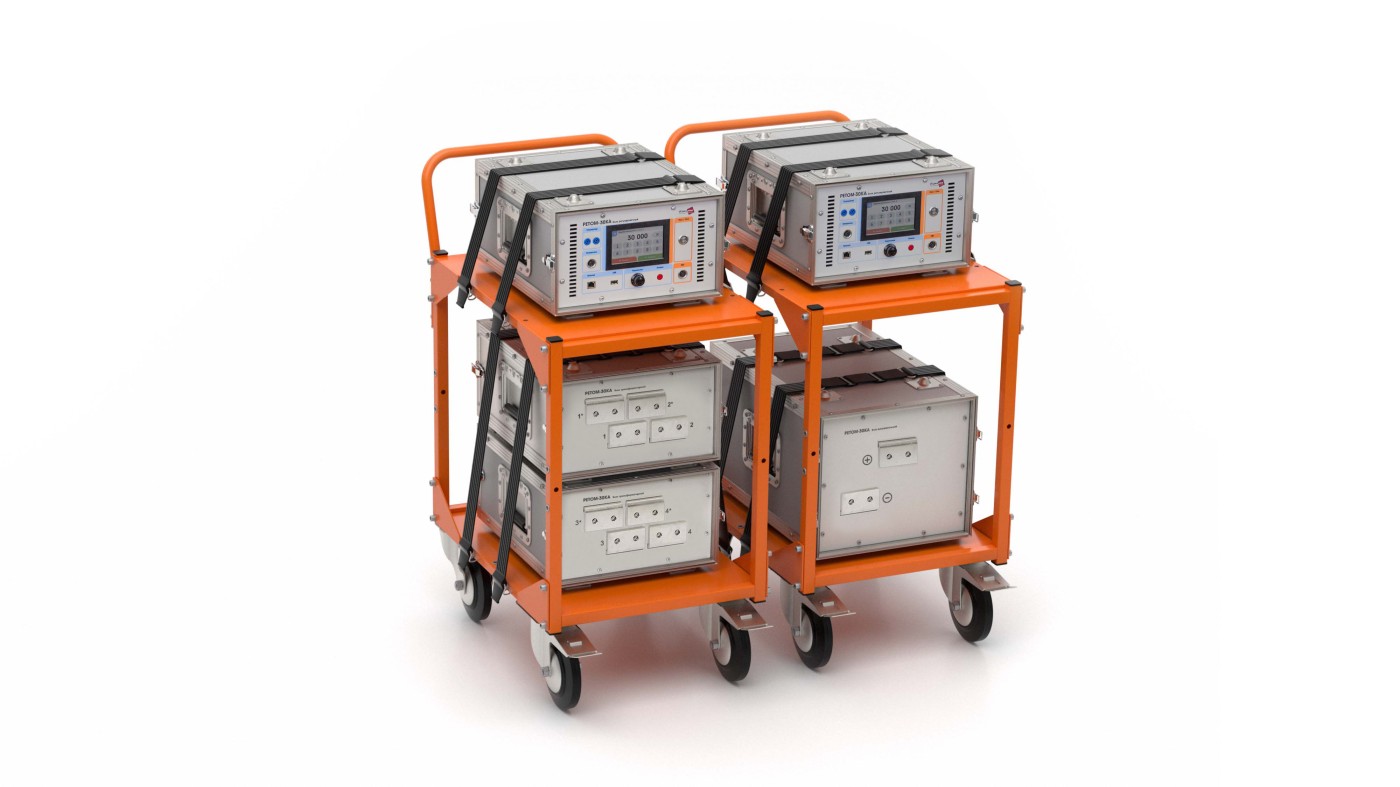

РЕТОМ-30кА поставляется в следующих комплектациях:
 |
 |
 |
 |
 |
| РЕТОМ-30КА-11 (до 15 кА переменного тока) |
РЕТОМ-30КА-12 (до 30 кА переменного тока) |
РЕТОМ-30КА-11БВ (до 15 кА переменного тока и 6 кА постоянного тока) |
РЕТОМ-30КА-12БВ (до 30 кА переменного тока и 6 кА постоянного тока) |
РЕТОМ-30КА-БВ (до 6 кА постоянного тока) |
