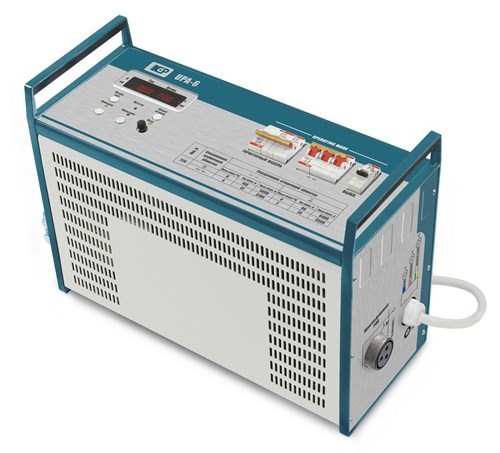

Устройство прогрузки автоматических выключателей до 6 кА УПА-6

УПА-6 - комплект для испытания автоматических выключателей (УПА6)

Особенности УПА-6

• Выходное напряжение холостого хода 5,0 В.
• Макс. выходной ток 6,4 кА.
• Параметры питающей сети  ~380В, 80 А.
• Индикация параметров цифровая.
• Защита от тока к.з. и перегрева.
• Пределы измерений: ток 0,05 ... 6,4 кА, время(1) 0 ... 999 мс.

УПА-6 – устройство прогрузки автоматов

Назначение устройства УПА6

УПА 6 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.

Устройство проходит в ГП «Харьковстандартметрология» первичную (периодичную) аттестацию по программе и методике аттестации МО Х 06.1510– 2006.

Управление выходным током осуществляется тиристорным регулятором или РНО (или водяным реостатом). При управлении УПА-6 РНО тиристорный регулятор работает в ключевом режиме. Так как, при управлении тиристорным регулятором, выходной ток имеет искаженную форму, измерение выходного тока - по показанию приборов. При управлении УПА-6 РНО, выходного ток измеряется с точностью ±3%. РНО работает только в режимах с питанием от сети 220 В.

Силовой трансформатор УПА-6 позволяет работать в четырех режимах при напряжении 220 В и в четырех режимах при напряжении 380 В с разными входными и выходными параметрами.

Особенности устройства УПА-6

• 4 режима работы;
• проверка работоспособности и снятия ампер-секундных характеристик автоматов защиты;
• управление тиристорным регулятором или РНО.
