- Госреестр 70067-17
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель HV Diagnostics
- Производство: США

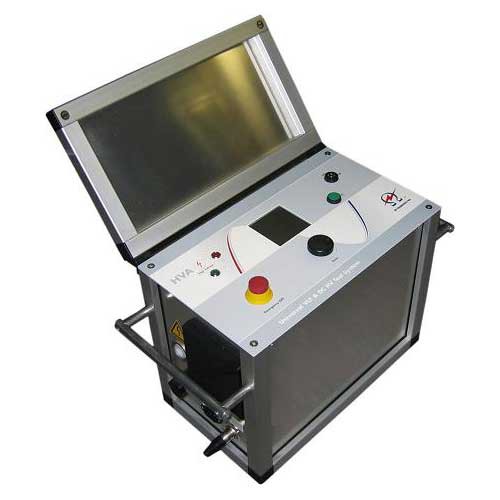

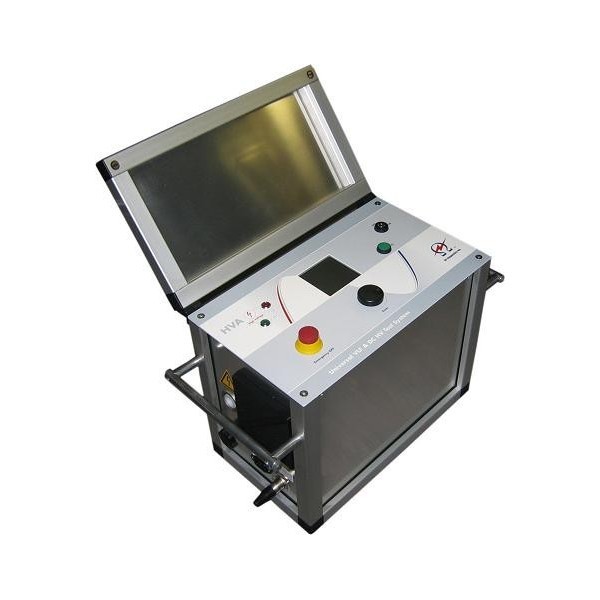

HVA30 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 34 кВ
Высоковольтная высоковольтная установка для испытания кабеля на 6 и 10кВ переменным напряжением сверхнизкой частоты (СНЧ). Максимальная выходная нагрузка до 12 мкФ * (испытание кабеля длиной до 8км)
Сверхлегкая переносная испытательная установка HVA30 весом всего 19,5 кг способна испытывать СПЭ кабели на 6 и 10кВ, длиной до 1500 м при частоте 0,1Гц (0.5 мкФ @ 0.1 Гц @ 23kВ действ).
- 0-34 кВ СНЧ AC (Пиковое), варьируемая частота 0,02 до 0.1 Гц
- 0-30 кВ DC (постоянное, обоих полярностей)
- Полностью автоматическое тестирование
- Цифровое измерение действующего значения тока и напряжения
- Автоматическое измерение сопротивления и емкости
- Функция осциллографа и определение пробоя
- Функция дожига
- Оптимизация частоты тестирования
- Поставляется в комплекте с программным обеспечением
- Интерфейс RS-232 , память хранения результата
- Питание 110-230 В, 50/60 Гц
- В комплекте набор тестовых проводов длиной 4,5м
- Размеры 430x360x250 мм / Вес 19 кг.
- Абсолютно синусоидальный сигнал на выходе установки в независимости от нагрузки
Обратите внимание С 2012 года установка имеет дополнительные функции, входящие в стандартный комплект при неизменности цены:
1. Макс. напряжение увеличено до 34кВ пик (24кВ действ)
2. Меню установки на русском языке
3. Автоматический индикатор наличия внешнего напряжения до 12кВ
4. Функция испытания вакуумных камер выключателей
5. Испытание защитной оболочки кабеля
6. Поиск точного места повреждения оболочки кабеля на местности методом пошаговых напряжений
При испытаниях кабелей установка HVA может применяться как на кабелях из сшитого полиэтилена, так и с бумажно-маслянной изоляцией. В дополнение установка HVA может использоваться для испытаний, как основной изоляции кабеля, так и изоляции его оболочки.
На выходе установки может быть получено три разных вида плавно регулируемого по амплитуде напряжения: постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом.
Процесс испытания в зависимости от производственных условий может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система позволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели.
Установка может также использоваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определения места повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции отображается величина действующего значения пробивного напряжения. Если активирован режим удержания тока пробоя (создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальнейшем ускорить определение места повреждения.
Преимущество установки
- ВСЕ В ОДНОМ: Высоковольтное испытание СНЧ (0.1Гц), Постоянным напряжением DC (±), начальный прожиг изоляции и тестирование оболочки кабеля.
- Испытания вакуумных камер высоковольтных выключателей
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок, позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию.
- Большой ЖК дисплей с подсветкой - на дисплее прибора отображается осциллограмма формы выходного напряжения а также все значения параметров испытания – напряжение, ток, емкость, сопротивление, время
- Моноблочная, ударопрочная конструкция прибора.
- Огромный потенциал тестирования по емкости (до 12мкФ), что соответствует 30км одной фазы высоковольтного кабеля или 10км кабеля при тестировании одновременно трех фаз
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины емкости нагрузки
- В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы.
- Защита от короткого замыкания в случае пробоя изоляции
В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляциейпредлагаются различные методы неразрушающего контроля:
- измерение частичных разрядов;
- измерение тангенса дельта на частоте 0,1 Гц;
- емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия).
Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ УСТАНОВКИ ( с 2012 года)
1) Испытание защитной оболочки кабеля:
В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения.
2) Точное определение места повреждения на местности:
При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля
При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.
3) Тестер вакуумных камер выключателей
Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.
