Установка измерительная высоковольтная Метерон ИСП/М-70

Описание в PDF

Госреестр 90789-23
Межповерочный интервал 24 месяца
Гарантия 6 месяцев
Производитель Метерон

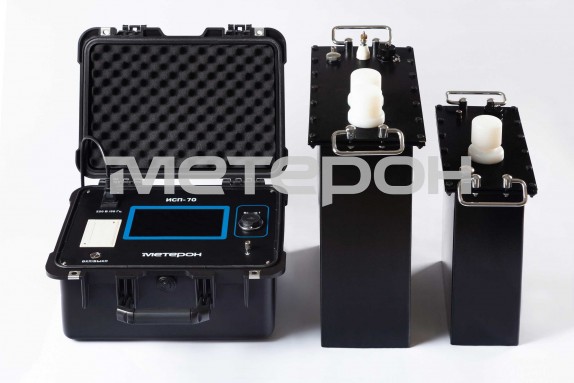

Метерон ИСП-70 – это высоковольтная испытательная установка, генерирующая выходное напряжение сверхнизкой частоты (СНЧ) в диапазоне до 70 кВ. Основной сферой применения ИСП-70 является испытание изоляции силовых кабелей СПЭ.
Установка имеет полностью автоматический блок управления с цветным сенсоным экраном и встроенным принтером.

Функции испытательной установки СНЧ Метерон ИСП-70:

Определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ).

Особенности испытательной установки СНЧ Метерон ИСП-70:

Возможен заказ установки с опцией испытания постоянным током.
Индикация кривых напряжения и тока.
Полностью автоматический блок управления.
Замкнутый контур управления напряжением с отрицательной обратной связью, выход без эффекта повышения мощности.
Встроенный принтер.
Цветной сенсорный ЖК-дисплей (154*86 мм).
Хранение результатов тестирования для последующего поиска и печати.
Автоматическое регулирование частоты 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц.

Возможен заказ установок с тремя различными комбинациями опциональных функций:

Измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
Измерение частичных разрядов и измерение емкости;
Измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.

Характеристика	Диапазон	Погрешность	Примечание
Воспроизведение напряжения переменного тока (синус)¹⁾	От 1 до 70 кВ	±3% от измеренного значения	Выходная частота²⁾: 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц. Ручная и автоматическая регулировка.
Воспроизведение напряжения постоянного тока	От 1 до 70 кВ	±3% от измеренного значения	Опция
Измерение силы переменного тока	От 0 до 59 мА	±3% от измеренного значения
Измерение силы постоянного тока	От 0 до 2 мА	±3% от измеренного значения	Опция
¹⁾ Искажение формы напряжения не более 5% ²⁾ Отклонение частоты не более 0,5%
Метрологические характеристики опциональных функций испытательной установки СНЧ Метерон ИСП-50
Характеристика	Диапазон	Разрешение	Погрешность	Примечание
Тангенс угла диэлектрических потерь	От 10^-5 до 0,655	10^-5	±1 % от измеренного значения
Измерение кажущегося разряда	От 0,01 до 200 пКл	0,01 пКл	±3 % от измеренного значения	Диапазон испытательного напряжение равен диапазону напряжения установки
Электрическая емкость	От 0,001 до 6 мкФ	0,001 мкФ	±3 % от измеренного значения
Сопротивление изоляции	От 0,01 до 65 ГОм	0,01 ГОм	±3 % от измеренного значения
Общие характеристики
Максимальная емкость испытываемого объекта	6 мкФ
Источник питания	Однофазная сеть переменного тока 220/110 В, 50 Гц
Рабочие условия	От -20 до +50 ˚С, до 85% о.в.
Габаритные размеры блока управления	400 мм × 310 мм × 200 мм
Габаритные размеры бустера	290 мм х 150 мм х 350 мм 450 мм x 190 мм × 360 мм			Комплект модели ИСП-70 содержит два бустера
Масса блока управления	5 кг
Масса бустера	25 кг 45 кг			Комплект модели ИСП-70 содержит два бустера
