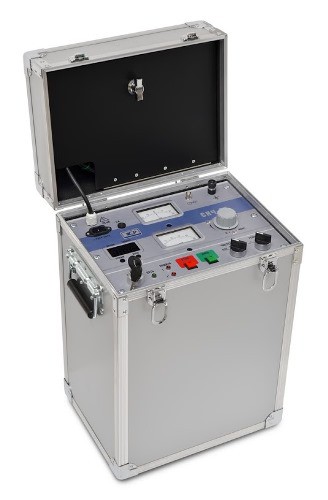

СНЧ-28 - установка для испытания СПЭ-кабелй
Установка СНЧ-28 предназначена для испытания изоляции высоковольтных кабелей* из «сшитого» полиэтилена (СПЭ-кабелей), имеющих емкость изоляции в пределах 0,005 - 5,0 мкФ, синусоидальным напряжением до 28 кВ и частотой 0,1 Гц.
СНЧ-28 эксплуатируется как отдельно, так и в составе испытательных лабораторий и стендов на промышленных предприятиях, исследовательских и учебных организациях.
Установка СНЧ-28 имеет:
- Синусоидальное выходное напряжение;
- Плавную регулировку выходного напряжения;
- Блокировку нулевого положения регулятора;
- Измерение амплитудных значений испытательного напряжения;
- Контроль протекающего тока через изоляцию испытуемого объекта;
- Встроенный разрядный резистор.
* Амперметр высоковольтной испытательной установки СНЧ-28 предназначен только для снятия ориентировочных значений тока, протекающего через объект. На показания прибора влияет как частота, так и длина кабелей, поэтому он не предназначен для измерения токов утечки и составления официальных протоколов по результатам испытаний. (Возможные аналоги VLF-25, VLF-25CM, VLF-25CMF).
Технические данные СНЧ-28
|
Параметр
|
Значение
|
|
Напряжение питающей сети переменного тока, В
|
220±22
|
|
Частота питающей сети, Гц
|
50...60
|
|
Максимальный потребляемый ток, А, не более
|
3
|
|
Максимальная потребляемая мощность, кВА, не более
|
0,7
|
|
Форма выходного напряжения
|
Прямоугольная-косинусоидальная
|
|
Частота выходного напряжения, Гц
|
0,02; 0,05; 0,1
|
|
Максимальное значение индицируемого тока, мА
|
50
|
|
Максимальное значение амплитуды выходного испытательного напряжения, кВ
|
28
|
|
Приведенная погрешность измерения высокого напряжения, %
|
±3
|
|
Максимальная ёмкость нагрузки, мкФ
|
2,5; 1,0; 0,5
|
|
Минимальная ёмкость нагрузки, мкФ
|
0,005
|
|
Режим работы:
|
|
- Работает, час, не менее
|
2
|
|
- Не работает, час, не более
|
1
|
|
Масса установки, кг, не более
|
37
|
|
Габаритные размеры, мм
|
560х410х305
|
|
Средний срок службы, лет
|
10
|
Условия Эксплуатации
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр
|
Значение
|
|
Температура окружающей среды, °С
|
от -5 до +45
|
|
Относительная влажность, %, не более
|
80 при температуре +25 °С
|
|
Атмосферное давление, кПа (мм. рт. ст.)
|
84,0 – 106,7 (630 – 800)
|
Физические характеристики
Масса установки, кг, не более 37
Габаритные размеры, мм 560х410х305
1. Установка СНЧ-28 1 шт.
2. Кабель высоковольтный (не съемный с установки, длина 3 м) 1 шт.
3. Кабель для подключения осциллографа (длина 1 м) 1 шт.
4. Кабель сетевой (длина 1,8 м) 1 шт.
5. Кабель заземления (длина 4 м) 1 шт.
6. Вставка плавкая ВП2Б-1В (250 В, 5 А) 2 шт.
7. Руководство по эксплуатации 1 шт.
