Модификации индикатора короткого замыкания ИКЗ-В23 — эффективное решение.

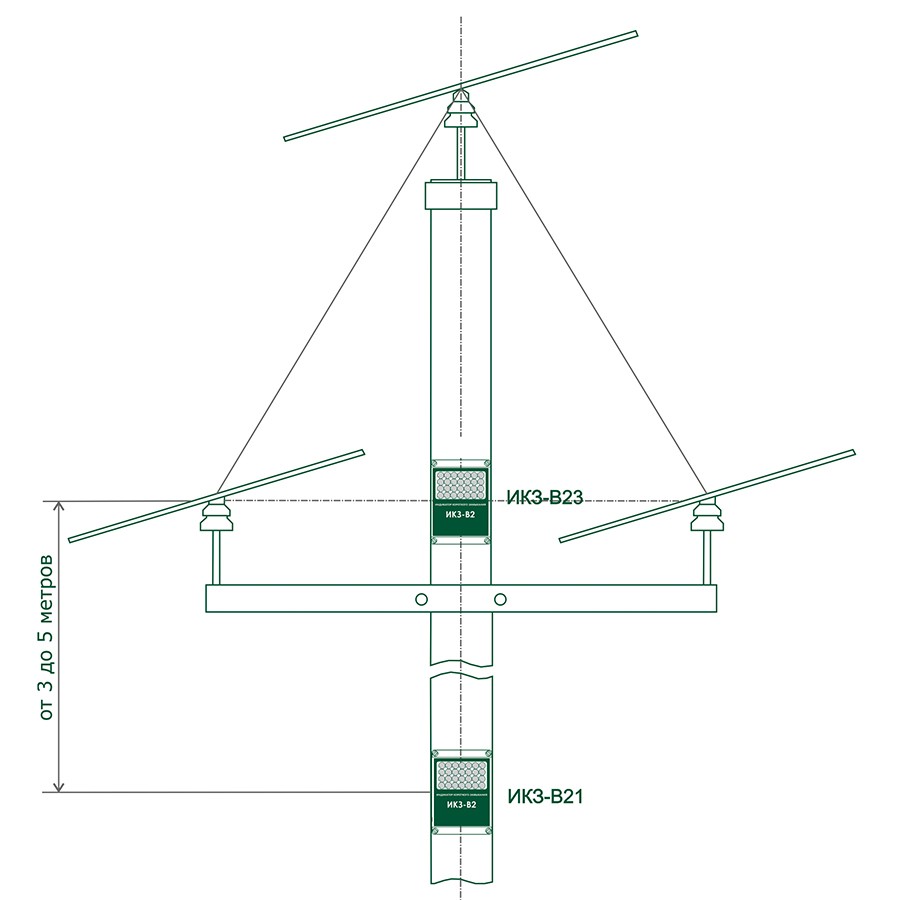

ИКЗ-В23 устанавливается на опору между нижними проводами.
ИКЗ-В23 обеспечивает регистрацию:

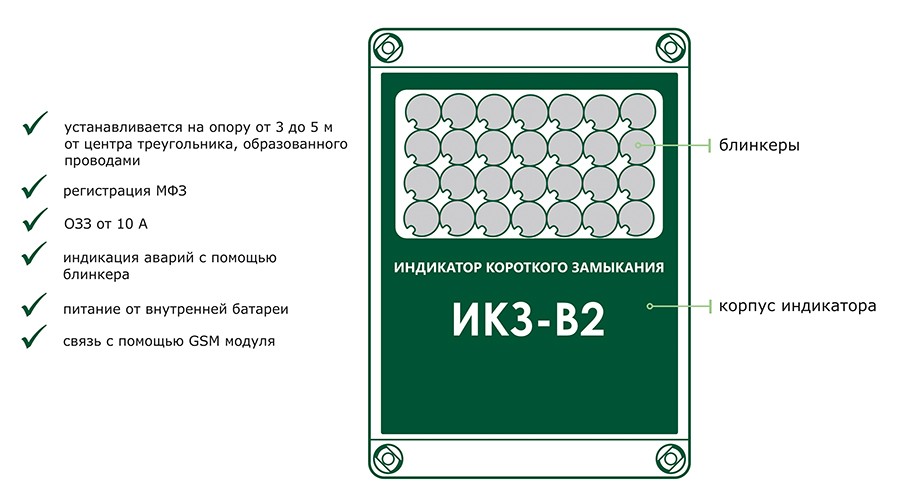

Состояние индикатора определяется визуально через смотровое окно в корпусе ИКЗ
| Характеристики | Значения |
| Типы регистрируемых событий | Межфазные замыкания (МФЗ); Однофазные замыкания на землю (ОЗЗ); разделение типа аварии; определение аварийной фазы. |
| Чувствительность по току ОЗЗ | от 4 А |
| Чувствительность по току КЗ | от 20 А |
| Условия срабатывания по применению тока по абсолютному порогу | + |
| Условия срабатывания по применению тока по дифференциальному порогу | + |
| Общее описание приборов | |
| Класс напряжения ВЛ | 6-35 кВ |
| Частота сети | 50 Гц |
| Индикация | Флаг (блинкер) |
| Питание | Батарея |
| Локальная связь | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
| Дальняя связь | GSM |
| Контроль срабатывания | визуальный (до 100 м) переносной пульт дистанционно |
| Сброс индикации | по восстановлению напряжения; по таймеру; с переносного пульта; дистанционно. |
| Изменение настроек | по радиоканалу ближней связи с помощью переносного пульта дистанционно с помощью ПО «КОМОРСАН Web-клиент» |
| Параметры приборов | |
| Минимальная длительность аварийного процесса, необходимая для фиксации МФЗ | 0,04 с |
| Диапазон настройки порога срабатывания по току МФЗ | 10÷1000 А |
| Время анализа аварии | 0,1÷30 с |
| Подготовка к повторному срабатыванию | не более 30 с |
| Пределы порога срабатывания по току при ОЗЗ | 4÷40 А |
| Исполнение | |
| Место установки | На опору ВЛ |
| Степень защиты индикатора | IP 65 по ГОСТ 14254-96 |
| Температурный диапазон |
Стандартный: от - 40 С до + 55 С Расширенный: от - 60 C до +70 C (по спецзаказу) |
