Основное назначение модулей индикации ЭНМИ — отображение параметров режима электрической сети, измеряемых преобразователями ЭНИП‑2 и многофункциональными измерительными устройствами ESM. ЭНМИ не является средством измерения: представляет собой средство индикации и метрологической поверке не подлежит.
ЭНМИ, подключенный к прибору, выполняет функции щитового прибора. Таким образом обеспечивается идентичность показаний щитовых приборов, наблюдаемых на объекте оперативным персоналом, и значений измерений, передаваемых по каналам автоматизированных систем управления.

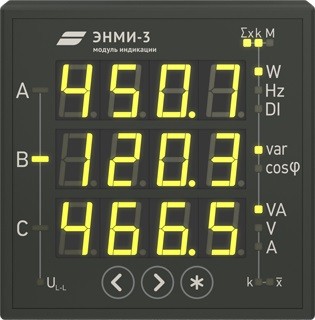

ЭНМИ‑3 являются простейшими модулями индикации для ЭНИП-2. Основное их достоинство — широкий температурный диапазон.
Модули индикации ЭНМИ‑4 и ЭНМИ‑5 на основе ЖК-экранов позволяют отображать измеряемые параметры в разнообразной форме. ЭНМИ-4 предоставляет следующие режимы отображения данных: цифровые формы, барграфы, табличные формы, мнемосхема присоединения.
На цветном сенсорном экране ЭНМИ-5 измерения могут отображаться в режиме имитации стрелочного прибора, в цифровом виде, на диаграммах (векторная диаграмма и диаграмма мощности). ЭНМИ-5 также обеспечивает управление дискретными выходами ЭНИП-2, а также может служить панелью для ЭНМВ-1.
Для отображения данных ESM предназначены модули индикации ЭНМИ-5 и ЭНМИ-7. Последний обладает компактным корпусом и благодаря применению OLEDдисплея может применяться вместе с ESM в широком температурном диапазоне.
ЭНМИ и ЭНИП‑2 могут быть конструктивно объединены в случаях, когда требуется установить ЭНИП-2 как щитовой прибор. Совмещенный конструктив легко монтируется в подготовленное отверстие в дверце отсека КРУ или на панели ОПУ.

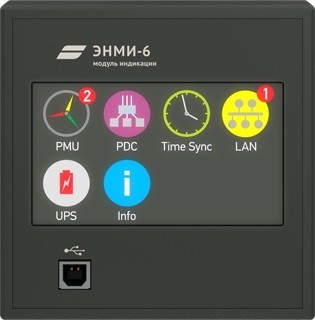

Модули индикации ЭНМИ‑6 служат для отображения диагностических данных и мониторинга устройств, подключенных к локальной сети подстанции. На базе ЭНМИ-6 могут быть реализованы под заказ любые варианты отображения технологической информации.
Отображение информации
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощности нагрузки – активная, реактивная, полная;
- частота сети;
- cos φ — фазный и общий;
- активная и реактивная энергия в прямом и обратном направлениях;
- состояние дискретных входов ЭНИП-2;
Сигнализация по установкам
ЭНМИ контролирует режим по заранее настроенным уставкам. Выход параметра за установленные пределы сопровождается миганием или цветовой сигнализацией, а также переводом в режим отображения данного параметра.
Управление
встроенными дискретными входами ЭНИП-2 и внешнего блока телеуправления ЭНМВ, подключенного к ЭНИП-2
