- Производитель Энергосервис Инженерный Центр

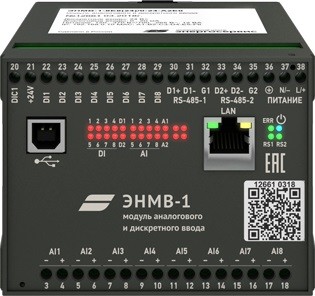

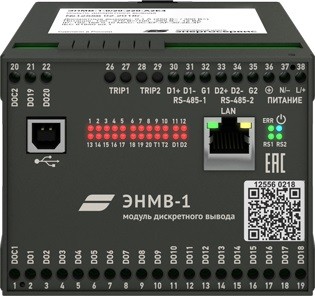

Модули ЭНМВ-1 осуществляют функции дискретного и аналогового ввода/вывода, обеспечивают передачу данных по гальванически развязанным цифровым интерфейсам RS‑485 и Ethernet в автоматизированные системы диспетчерского управления. Сбор данных может осуществляться как непосредственно с ЭНМВ-1, так и через устройства сбора данных, устройства телемеханики и другие средства автоматизации.
Модули ввода/вывода ЭНМВ-1 выпускаются в нескольких модификациях, различающихся набором интерфейсов и количеством входов/выходов.
ЭНМВ‑1 оборудованы различными типами дискретных выходов, в том числе релейными выходами, что позволяет выдавать управляющие воздействия непосредственно в схему управления коммутационного аппарата. ЭНМВ‑1 имеет встроенные часы реального времени и поддерживает синхронизацию времени от блока коррекции времени ЭНКС‑2 или по протоколам обмена от вышестоящего уровня. Встроенные часы и журналы событий позволяют присваивать метки времени регистрируемым событиям (изменению состояний дискретных входов и выходов) с точностью до 1 мс.
Самостоятельно или под управлением ЭНИП-2 обеспечивает исполнение команд телеуправления через встроенные электромагнитные реле.
Ввод и вывод дискретных сигналов
- телесигнализация (сухой контакт или смачиваемый контакт 24В=/220В=);
- телеуправление.
Ввод аналоговых сигналов
- токовая петля: 20 мА, 5 мА;
- напряжение: 250 В, 10 В, 200 мВ, 75 мВ;
- термосопротивления (2 или 3-проводное подключение) Pt100; 100П; Pt500; 500П; Pt1000; 1000П; термопары Тип K.
Передача данных
- RS-485: Modbus RTU, ГОСТ Р МЭК 60870-5-101-2006
- Ethernet: Modbus TCP, ГОСТ Р МЭК 60870-5-104-2004, МЭК 61850
Дополнительно
- SNMP, SNTP
